رافع جهد للخلايا الشمسية

فكروعلم · 17-07-2012, 08:53 AM

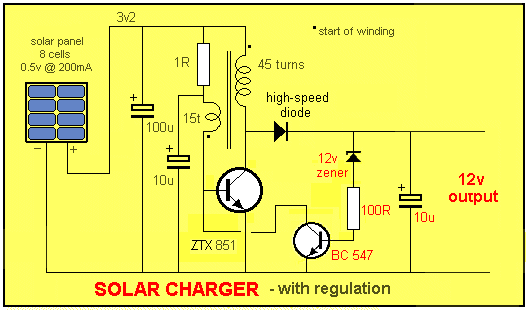

تقوم هذه الدارة برفع جهد الخلايا الشمسية من 8 خلايا إلى جهد يتراوح من 9 إلى 12 فولت

منقول للأمانة

مدحتكو · 17-07-2012, 09:04 AM

تسلم استاذنا الكريم

بس لو تعطينا فكرة عن كيفية لف 45 لفة ملف ثانوي و15 لفة ملف ابتدائي

اللف بيكون علي ايه؟؟

هل يمكن عن طريق عدد اللفات التحكم في الجهد؟

بارك الله فيك

فكروعلم · 17-07-2012, 09:08 AM

اللف يكون على قلب فرايت وبالنسبة للجهد له علاقة بعدد لفات الخرج ولكن وجود الزينر لا يسمح بإرتفاع الجهد عن 12 فولت

مدحتكو · 19-07-2012, 03:39 AM

ما سمك السلك المستخدم في لف القلب؟

وهل الملفين بنفس السمك؟

شكرا لكم

فكروعلم · 19-07-2012, 10:33 AM

التفاصيل غلى هذا الرابط

http://talkingelectronics.com/projec...arCharger.html
