دائرة أرسال تلفزيونية بسيطة مداها 100 متر

[emad1]

السلام عليكم

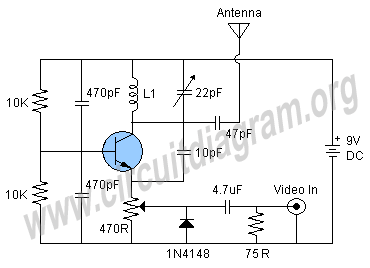

هذة دائرة أرسال تلفزيونية مداها 100 متر قادرة على البث على التردد العالي جدا بين
( 200-60 ) ميكاهرتز وبالامكان تركيب هذة الدائرة على كاميرة فيديو لنقل الصورة لاسلكيا طاقة هذة الدائرة vhf 8mw وبااستخدام هوائي تلسكوبي .
تستخدم هذة الدائرة ترانستور واحد ويمكن استخدام عدة

ترانستورات بدائل منها
( BC546- 2N2222- BC337- BC108) .
الملف :

6 لفات سلك مطلي عازل قياس 24 ملم قطر 10mm .

[محمد المخترع]

شكرا على الدائرة استاذ emad ولاكن حضرتك جرتها شخصيا ؟

[محمد المخترع]

وياريت طريقة شرح عمل الملف لان اصعب حاجة هى عمل الملف فى الدوائر اللى زى ديه

[emad1]

الان انا بصدد طباعة الدائرة وسوف اجربها باقرب فرصة ممكنة .هذا اولا
ثانيا الملف سهل جدا وهو تاخذا بريمة مثقب او فلم رصاص او اي شيء قطره 10 ملم
ثم تاخذ سلك مطلي الذي يستخدم في لف المحركات الكهربائية قياس 24 ملم يلف على 6 لفات فقط وانتهى اين الصعوبة في ذلك .

[olmacall]

المشاركة الأصلية كتبت بواسطة emad1

الان انا بصدد طباعة الدائرة وسوف اجربها باقرب فرصة ممكنة .هذا اولا
ثانيا الملف سهل جدا وهو تاخذا بريمة مثقب او فلم رصاص او اي شيء قطره 10 ملم
ثم تاخذ سلك مطلي الذي يستخدم في لف المحركات الكهربائية قياس 24 ملم يلف على 6 لفات فقط وانتهى اين الصعوبة في ذلك .

هل تقصد أخي الكريم أنا قطر السلك يجب أن يكون 24 ملم ؟؟؟؟؟ اي 2.4 سم ؟؟؟ يرجى التأكد

[emad1]

المشاركة الأصلية كتبت بواسطة olmacall

هل تقصد أخي الكريم أنا قطر السلك يجب أن يكون 24 ملم ؟؟؟؟؟ اي 2.4 سم ؟؟؟ يرجى التأكد

اخي قطر السلك يعني قياس السلك يعني نوع السلك 24ملم

[محمد المخترع]

طب دلوقتى ديه دائرة ارسال فين دائرة الاستقبال اللى حتستقبل الاشارات من دائرة الارسال

[olmacall]

المشاركة الأصلية كتبت بواسطة محمد المخترع

طب دلوقتى ديه دائرة ارسال فين دائرة الاستقبال اللى حتستقبل الاشارات من دائرة الارسال

اي تلفزيون عادي يستقبل هذه الإشارة ، فقط اعمل توليف عادي على VHF
