فحص الترياك وحمايته

فادي سنينة · 18-07-2012, 11:33 AM

قرأت في الموضوع http://www.qariya.com/electronics/triac_tester.htm

عند الضغط على المفتاح الضاغط يجب أن يعمل المصباح بصورة مستمرة حتى عند رفع اليد عن المفتاح

اعتقد ان الجملة خاطئة (يجب أن يعمل المصباح بصورة مستمرة حتى عند رفع اليد عن المفتاح )

ارجو التوضيح ؟؟؟؟؟؟؟؟؟؟؟؟ لأنه ليس ثايريستور بل ترياك والله اعلم

فكروعلم · 18-07-2012, 11:50 AM

لا يا أخي ليس خطأ الترياك عبارة عن ثايرستورين موصولين بالتعاكس وفي هذه الدارة ينطبق العمل على الترياك كما على الثايرستور

فادي سنينة · 18-07-2012, 01:14 PM

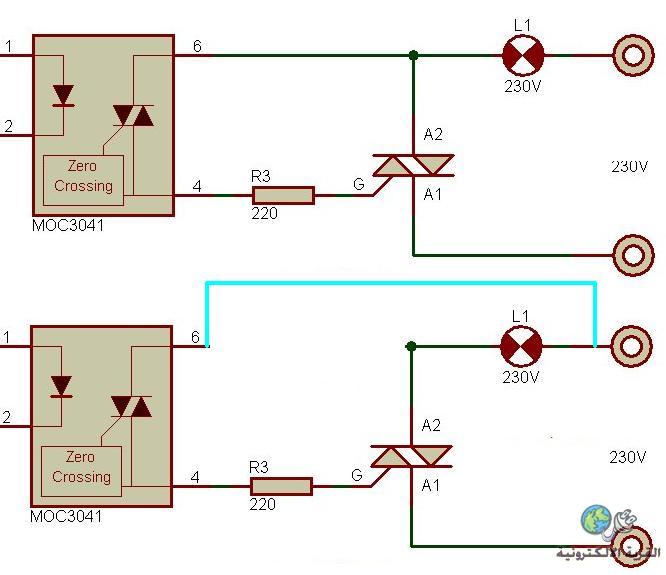

ما الفرق بين :
http://www.4shared.com/photo/fDjIAb8-/untitled.html

كيف انزل الصورة مباشرة؟؟

فادي سنينة · 18-07-2012, 07:43 PM

وين المهندسين ماجد وعبد العزيز وفكر........

فادي سنينة · 19-07-2012, 03:12 PM

وين الشباب ؟

فكروعلم · 19-07-2012, 09:42 PM

أخ فادي النت عندي صعب جداً ولم أستطع فتح الرابط حاول أطرح السؤال بموضوع جديد وأنشالله نجاوبك وأظن أن الأخ ماجد لن يبخل عليك بالإجابة وأظن أنه لم ينتبه للموضوع

ماجد عباس محمد · 20-07-2012, 06:44 AM

الدائرة العليا سيمر التيار من خلال الحمل الذى يجعله محدود القيمة فيمر عبر المتكاملة MOC لبوابة التراياك فيفتحه و عندها سيصبح الجهد على طرفي التراياك = صفر فلا يمر مزيد من التيار
الدائرة السفلى سيمر التيار مباشرة و بدون حدود إلا المقاومة 220 أوم و التى تسمح بمرور 1 أمبير (قانون أوم) عبر المتكاملة MOC لبوابة التراياك فيزيد عن احتمالها فتحترق و تحترق بالتبعية بوابة التراياك

لابد من توصيل مقاومة للحد من التيار على بوابة أى SCR أو تراياك حسب خواص كل رقم

لترفع صورة مباشرة انتقل للوضع المتطور ستجد أعلى الصفحة "مركز رفع الصور فى القرية" انقر عليه و اكمل

فادي سنينة · 20-07-2012, 07:41 AM
