دارة أرسال FM مداها 1 كيلو متر

[فكروعلم]

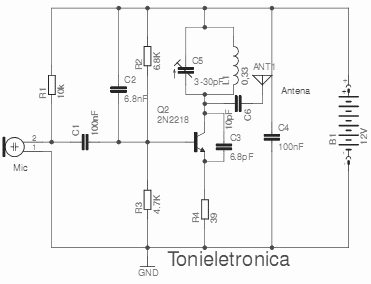

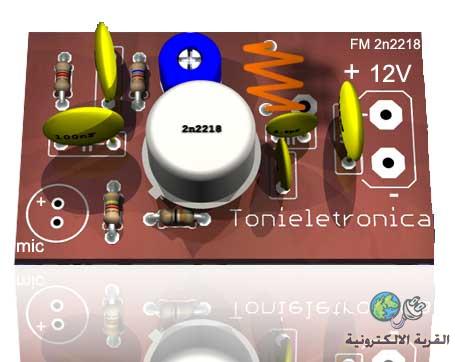

أقدم لكم هذه الدارة الجميلة ويصل مداها إلى 1 كيلو متر

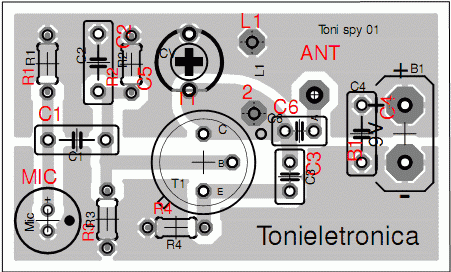

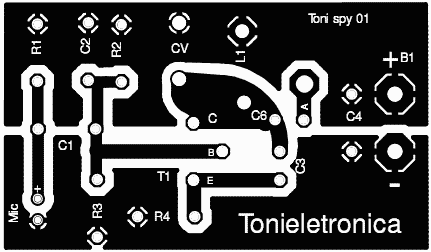

List of Material for assembly of the fm transmitter

Resistors 5% 1/4 w:
R1 = 3 a 10k (black, black, orange, gold)
R2 = 6,8k (Blue, Gray, red, gold).
R3=4,7k (yellow, violet, red, gold. )
R4 = 39 (Orange, White, black, gold.

Ceramic Capacitors
C1=4,7 nF (472 or 4n7 or 4700)
C2=2,2 nF (2200 or 2n2 or 222)
C3 = 4.7pF (4p7 or 4.7)
C4 = 100 nF (100n, or 0.1 or 104)
C5 = TRIMMER CV 3-30 PF.

Transistor:
T1 = 2n2218 or equivalent.

Several:
L1 = see the text
B1 = Battery of 9 volts alkaline.
Mic1 = electret microphone.

منقول للأمانة

[bijo125]

جزاك الله الف خير
ممكن نعرف كيف هو الهوائي.
تسلم اخي على المجهودات

[فكروعلم]

ممكن وصل هوائي راديو FM

[mtm4anas]

ممكن حد يشرح ازاي ممكن استقبل الاشارة على اى راديو
ازاى استقبل الاشارة المرسلة

[emad1]

بالمناسبة انا أعدت تصميم هذة الدائرة على برنامج بروتس وطبعت الدائرة وهي عندي الان ولكن لم انفذها بسب الملف( مانوعه وقطره وكم عدد الفات ).
فاذا امكن توضيح للملف وشكرا .

[فكروعلم]

يمكن لف سلك بقطر 0.5 مم من 4 إلى 6 لفات قطر اللفات 3 مم أي قم بلف الملف على ريشة مثقب 3مم وأسحبها منه وإذا كان التردد خارج نطاق موجة FM يمكن التعديل بواسطة المكثف المتغير و تقريب الفات من بعضها أوتباعدها

[emad1]

اخي هذة القيمة كيف تحسب( سلك بقطر 0.5 مم)

[فكروعلم]

أخي عماد الدقة هنا غير ضروريةويمكن التغلب عليها من خلال تباعد اللفات وتقريبها وبنفس الوقت لدينا مكثف متغير فمن خلال تباعد اللفات وتقريبها من بعض يمكننا تغيير التردد وكذلك بواسطة المكثف المتغير
