سؤال في منظم الجهد LM317

[TIME0]

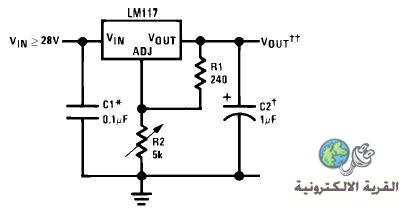

استخدمت هذه الدائرة الموجوده في الداتا شيت لاستخدام شحن بطارية
12 فولت
وضعت قيمة R2=2.2k
ووضعت R1=220
لاحصل على خرج 13.75
لاشحن بطارية 12 فولت

طبعا مصدر الطاقة هي لوحة شمسية

لكن السؤال هل lm317 تنفع لهذا الغرض
لانني لاحظت ان الخرج مش ثابت يعني كل ما زاد الفولت عند الدخل زاد عند الخرج
انا اريده ثابت على 13.75 لايتغير اذا زاد الفولت ؟!؟!

[مدحتكو]

المشاركة الأصلية كتبت بواسطة TIME0

استخدمت هذه الدائرة الموجوده في الداتا شيت لاستخدام شحن بطارية
12 فولت
وضعت قيمة R2=2.2k
ووضعت R1=220
لاحصل على خرج 13.75
لاشحن بطارية 12 فولت

طبعا مصدر الطاقة هي لوحة شمسية

لكن السؤال هل lm317 تنفع لهذا الغرض
لانني لاحظت ان الخرج مش ثابت يعني كل ما زاد الفولت عند الدخل زاد عند الخرج
انا اريده ثابت على 13.75 لايتغير اذا زاد الفولت ؟!؟!

أخي الكريم اهلا بك

أنا أبحث في نفس الموضوع الذي تبحث فيه وهو شحن البطاريات من خلايا الطاقة الشمسية

وقد نفذت تلك الدائرة من قبل واعتقد انها منظم جهد أكثر منها شاحن للبطارية فهي لا تفصل الشحن عند اكتمالة بالنسبة للبطارية وتلك مشكلة لو نسيت تفصل الشحن واستمر الشحن ستفسد البطارية

ذكرت انه بزيادة الجهد علي الدخل يزداد علي الخرج وهذا كلام لا يصح فالمتكاملة خرجها ثابت مهما زاد الدخل حتي لو وصل جهد الدخل 35 فولت

المقاومة R2 تمكنك من ضبط الجهد الخارج من 1.2 حتي 37 فولت وقيمة R1 ليست مشكلة 220 أوم فلن تؤثر سوي بدرجة طفيفة

شوف الفيديو ده انا عارض فيه معلومات عن الموضوع ده


تحياتي وابقي علي تواصل

[TIME0]

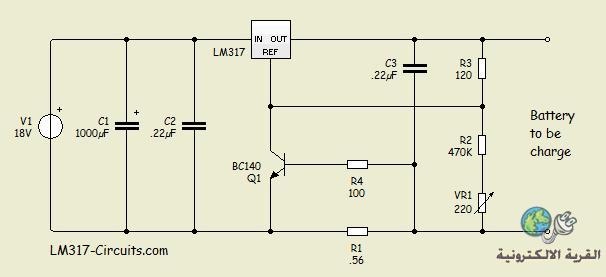

وجدت هذه الدائرة على النت ولكن اريد معلومات اكثر عنها قبل تنفيذها
هذه الدائرة تفصل عند اكتمال الشحن
ولكن
متى تفصل عن الشحن عند اي فولت
وماهو خرج الدائرة

وشكرا لك اخي مدحتكو ساشاهد الفيديو وارد عليك

[مدحتكو]

أعتقد تلك الدائرة تصلح للشحن ويمكن اضافة ليد لبيان اكتمال الشحن

وفي دائرة يمكن تعديل الزنر عليها لتشحن بطارية 12 فولت

من يومين كنت عارضها

أتفضل

http://www.qariya.com/vb/showthread.php?t=112433


وكمان دائرة أخري بس اصعب شوية شغال عليه حاليا

أتفضل علي الرابط ده

http://www.qariya.com/vb/showthread.php?t=111933
