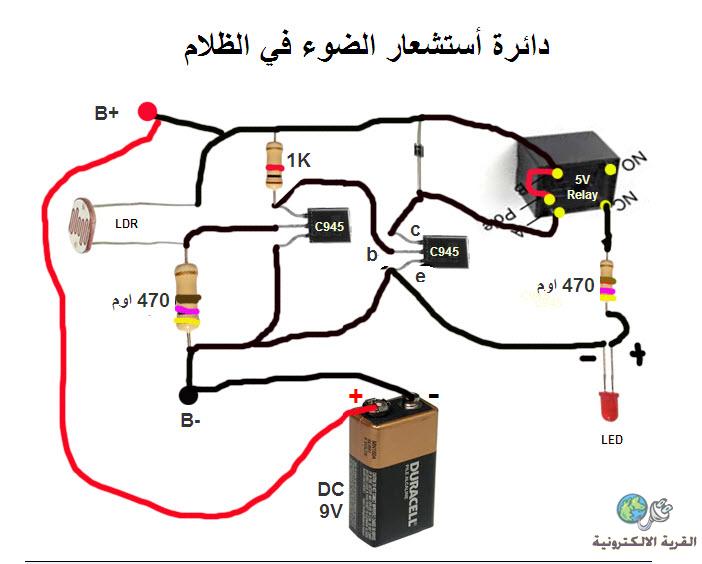

دائرة أستشعار الضوء عند الظلام

[emad1]

[مدحتكو]

ما المقصود اخ عماد باستشعار الضوء في الظلام

لم افهم الفكرة العملية التطبيقية من تلك الدائرة علي الرغم من بساطتها


شكرا لك

[aiman-sony]

اخي عماد تحي طيبة و بعد

هناك نقطة هامة جدا و حساسة وهي ان الترانزستور c945 لا تاتي القاعدة بالمنتصف و انما على اليمين

http://www.alldatasheet.com/datashee...NSON/C945.html


اخي مدحتكو الغاية من الدارة استشعار الضوء في الغرف المظلمة ( كاشف سرقة ) او يمكن استخدامها كإنارة ليلية بعكس عملها ( بحلول الظلام تعمل الريلية و تشغل الانارة )

و شكرا جزيلا للاخ عماد

[mag5699]

شكرا اخى لدقه الملاحظه ولى سوال هل رسم الدائرة سليم والخطاء فى المسمى او التوصيل فى الاصل خاطى

[فكروعلم]

أخ عماد هذه الطريقة بالرسم توقعك بكثير من الأخطاء وهل هناك ضرورة لوضع ريلية لتشغيل ليد رح تزعلني منك وهذه هي أطراف الترانزستور

[emad1]

اولا : السلام عليكم جميعا ورمضان كريم .
ثانيا : انا اسف جدا عنوان غريب ولم يفهم اللي قصدته هو دائرة لاانارة ضوء عند غروب الشمس والجميل بها انها ترانستورات وقبل مدة تناقشنا حول دائرة نشرتها وكانت مصممة بالمتكاملة 555 .
ثالثا : وحتى لايزعل اخي العزيز فكر وعلم ونصحني الا ارسم الدوائر بهذا الشكل وانا اقول له تعمدت رسمها هكذا لاان الهاوي ليس كالمحترف وخصوصا المبتدأ لايفهم مبدا التوصيل وحبيت ابسطها الى ابعد الحدود لغاية التعليم ليس الا وانا اسف او وقعت بعض الاخطاء في الرسمة وسوف اعدلها قريبا ان شاء الله .

(ورحم الله من ابصرنا بعيوبنا )
