السلام عليكم و رحمة الله تعالى و بركاته و رمضان كريم
اريد لاستفسار حول jtag و ما معنها و ما هي وضائفها انا الاول مرة اسمع عليها الرجاء المساعدة و شكرا

[اكزي]

السلام عليكم

أخي الكريم وصلة jtag هي اداة يمكنك صنعها وهي سهلة جدا تساعدك في البرمجة الداخلية بدون ما ترفع العنصر الاكتروني أنظر هنا للفهم أكثر

https://www.google.co.ma/search?hl=f...KqrO0QXP_oGIDg

[adelmovis]

اقتباس المشاركة الأصلية كتبت بواسطة اكزي السلام عليكم أخي الكريم وصلة jtag هي اداة يمكنك صنعها وهي سهلة جدا تساعدك في البرمجة الداخلية بدون ما ترفع العنصر الاكتروني أنظر هنا للفهم أكثر https://www.google.co.ma/search?hl=f...KqrO0QXP_oGIDg

السلام عليكم

في هذا المشروع واجهة عدة مشاكل و نصحني احدهم ب اطفاء هذه الاداة لا كن ما فهمت الرجاء ساعدني على فهم مقصوده
هذا هو الرابط
http://www.instructables.com/id/Led-...S2A4V1H4VQ9WQ6

انا arighi1
لي جاوبني matt_v

[اكزي]

عليكم السلام أخي الكريم

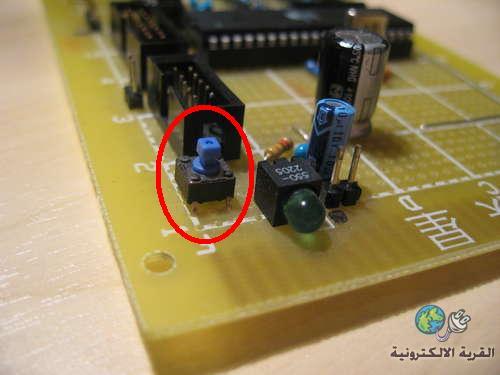

والمقصود هو

[adelmovis]

اقتباس المشاركة الأصلية كتبت بواسطة اكزي عليكم السلام أخي الكريم والمقصود هو

بارك الله فيك اخي اكري و زادك علما و فهما
لاكن هذا عبارة عن سويتش لاختيار مود rs-232 عند تشغيل يعمل الميكرو كنترولر Boot Waite سواء تختار مود rs-232 او تشغيل عادي ب سويتش اخر و لتوضيح اكثر شاهد هذا الفيديو الخاص بي

هذا جزء من البرنامج

* Code to controll an 8x8x8 ledcube using avr
* http://www.instructables.com/id/Led-Cube-8x8x8/
* See lisence.txt for lisence.
*/
#include "main.h"
#include "effect.h"
#include "launch_effect.h"
#include "draw.h"

// Main loop
// the AVR enters this function at boot time
int main (void)
{

// This function initiates IO ports, timers, interrupts and
// serial communications
ioinit();

// This variable specifies which layer is currently being drawn by the
// cube interrupt routine. We assign a value to it to make sure it's not >7.
current_layer = 1;

int i;

// Boot wait
// This function serves 3 purposes
// 1) We delay starting up any interrupts, as drawing the cube causes a lot
// noise that can confuse the ISP programmer.
// 2) Listen for button press. One button means go into rs232 mode,
// The other means go into autonomous mode and start doing stuff.
// 3) Random seed. The bootwait function counts forever from 0 to 255.
// Whenever you press the button, this counter stops, and the number it
// stopped at is used as a random seed. This ensures true randomness at
// every boot. Without this (or some similar process) the cube would
// produce the same "random" sequence every time
i = bootwait();

// Enable interrupts
// This starts the routine that draws the cube content
sei();

// Result for bootwait() is 2:
// Go to rs232 mode. this function loops forever.
if (i == 2)
{
rs232();
}

// Result of bootwait() is something other than 2:
// Do awesome effects. Loop forever.
while (1)
{
// Show the effects in a predefined order
for (i=0; i<EFFECTS_TOTAL; i++)
launch_effect(i);

// Show the effects in a random order.
// Comment the two lines above and uncomment this
// if you want the effects in a random order.
//launch_effect(rand()%EFFECTS_TOTAL);
}

}

[اكزي]

شكرا لك أخي الكريم وبارك الله فيك

هدا مثال أخر أحسن من 8*8*8

32*32*32=32768

[adelmovis]

اقتباس المشاركة الأصلية كتبت بواسطة اكزي شكرا لك أخي الكريم وبارك الله فيك هدا مثال أخر أحسن من 8*8*8 32*32*32=32768 http://www.youtube.com/watch?v=f1YNy...eature=related

اجل هذا اجمل منه بكثير و يوجد انواع اخرى ضخمة جدا لا كن مشروعي هذا منذ مدة طويلة و انا عالق فيهذا المشكل لي طرحته ما وجدة احد يساعدني و هو مشروع تخرجي لازم في سبتمبر انهيه جميع لي اتصلت بيهم في الجزائر ما وجد الحل ان شاء الله قبل نهاية شهر رمضان الكريم اتوصل الى نتيجة


و السلام عليكم و رحمة الله تعالى و بركاته

[اكزي]

أخي الكريم قم بتتبع الأسئلة والأجوبة في دلك الموقع الدي دكرت فلست الوحيد الدي عندك مشكل ربما هناك مشكل في البرمجة حملت المشروع بكامله وسوف أقوم بدراسته عسى أن أتوصل الى نثيجة قريبا
