دائره كهربائيه تحول من 220 فولت الى24 فولت

بلال الراوي · 30-07-2012, 12:22 AM

السلام عليكم اخواني
ارجو توضيح مخطط لدائره كهربائيه من 220 فولت الى 24 فولت لاجل تشغيل (ريلي) او لاقط كونتكتر للاستفاده منه في مشاريع اخرى وجزاكم الله خيرا

Tico · 30-07-2012, 12:33 AM

بسيطة .. استخدم دائرة تغذية بالمنظم LM7824 لتغذية الريلي .

بلال الراوي · 30-07-2012, 12:40 AM

ممكن توضيح اكثر مع مخطط وشكرا

فكروعلم · 30-07-2012, 12:59 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة بلال الراوي

السلام عليكم اخواني
ارجو توضيح مخطط لدائره كهربائيه من 220 فولت الى 24 فولت لاجل تشغيل (ريلي) او لاقط كونتكتر للاستفاده منه في مشاريع اخرى وجزاكم الله خيرا

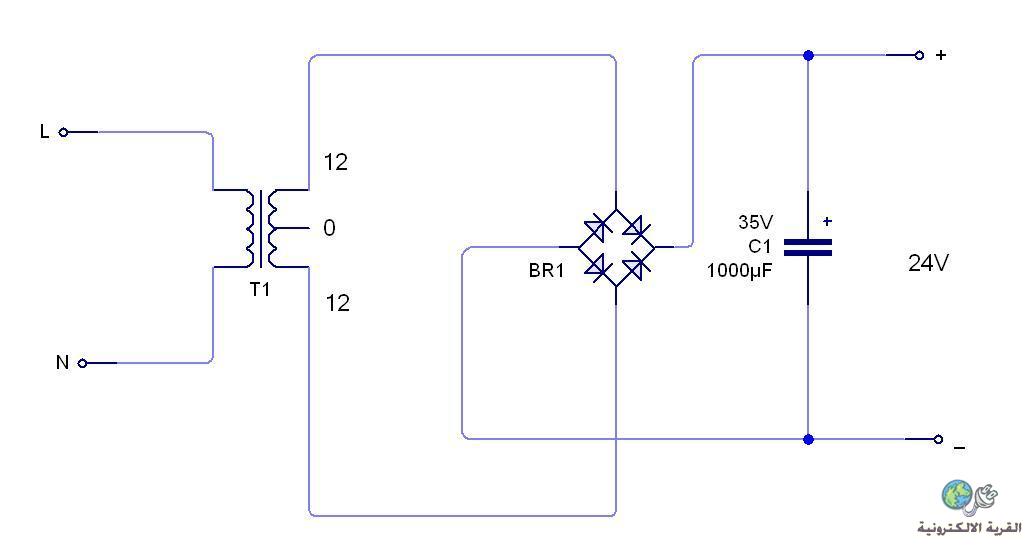

تفضل أخي

Tico · 30-07-2012, 01:27 AM

35 فولت للمكثف C1 قيمة قليلة في رايي..

Tico · 30-07-2012, 01:50 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة بلال الراوي

ممكن توضيح اكثر مع مخطط وشكرا

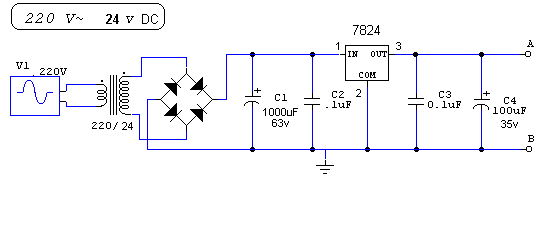

اقتراحي ..

http://upload.qariya.info/images/qar...093d9bdc68.gif

Alsenator Ali · 31-07-2012, 04:29 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة Tico

اقتراحي ..

http://upload.qariya.info/images/qar...093d9bdc68.gif

أخي Tico دائرتك جميلة وعملية ولكن لابد أن يكون جهد الدخل في الريجيليتور أعلى بمقدار 2 أو 3 فولت عن جهد الخرج ، وأيضاً ياحبذّا لو كان مكثف التنعيم أعلى من 35 فولت .
وشكراً .

Tico · 31-07-2012, 09:43 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة Alsenator Ali

أخي Tico دائرتك جميلة وعملية ولكن لابد أن يكون جهد الدخل في الريجيليتور أعلى بمقدار 2 أو 3 فولت عن جهد الخرج ، وأيضاً ياحبذّا لو كان مكثف التنعيم أعلى من 35 فولت .
وشكراً .

أخي علي هذه دائرة قياسية ومعروفة ..
بخصوص 2 او 3 فولت زيادة اطمئن أخي ذاك هو الحاصل فعلا : الدخل على المنظم 7824 أكبر بكثير من 24 فولت . وقد شرحت سابقا كيف ..
وبخصوص جهد الخدمة للمكثف C4 بعد 7824 فإن 35 كافية وزيادة ..
علما بأن الدائرة محددة الهدف: تشغيل ريليه 24 فولت مستمر.
