دارة ON - OFF بضاغط واحد

فكروعلم · 01-08-2012, 10:21 AM

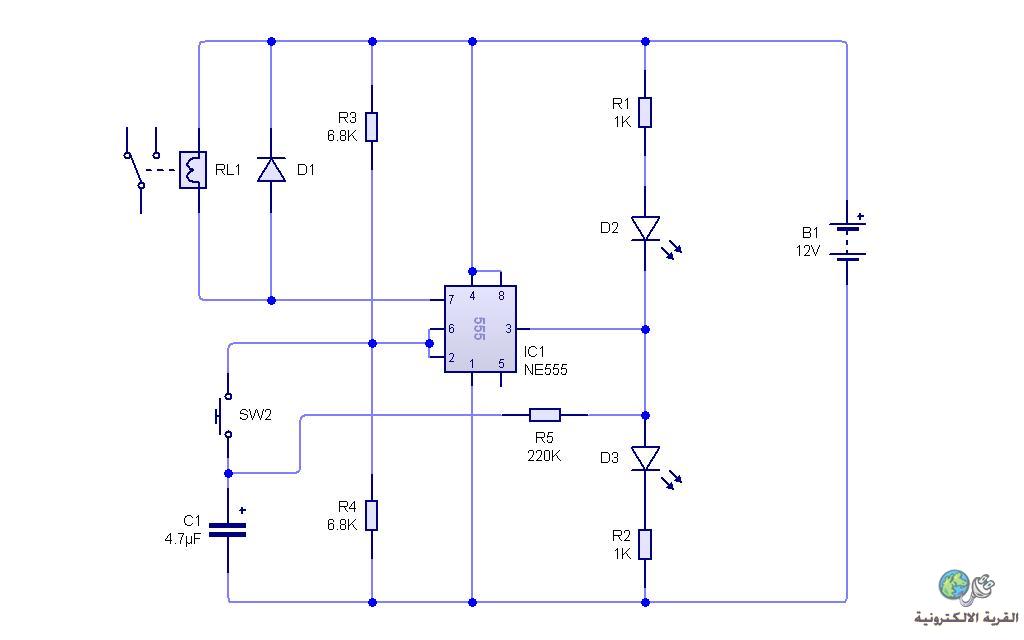

أقدم لكم اليوم دارة حلوة مثلكم وهي عبارة عن دارة تشغيل وإطفاء عن طريق مفتاح واحد أي كلما ضغضنا على المفتاح يتغير حالة الريلية والجديد في الدارة هو استخدام الطرف السابع للريلية 555 لتغذية الريلية بدل من الطرف الثالث الذي تم استخدامة لإعطاء دلالة لحالة الوصل والفصل عن طريق الليدات انشالله تنال أعجابكم

aiman-sony · 03-08-2012, 11:34 AM

دارة جميلة جدا بارك الله فيك اخينا

فكروعلم · 03-08-2012, 05:29 PM

تسلم أخي العزيز
