السلام عليكم
دائرة التحكم بمستوى الماء بالخزان اتوماتيكيا
وبطريقة بسيطة جدا وخلافا للطوافة الكهربائية

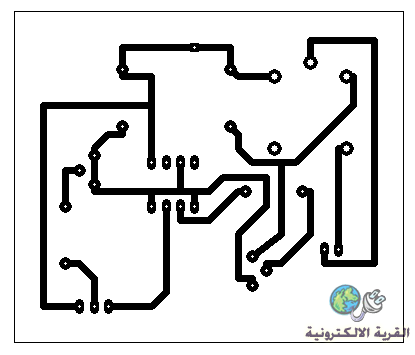

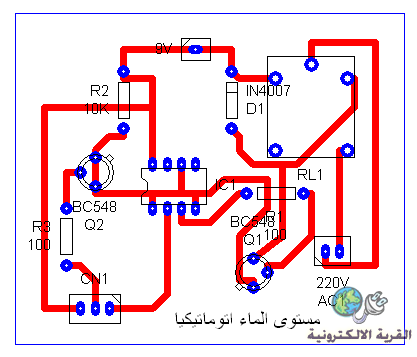

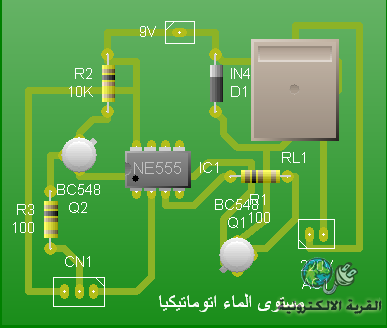

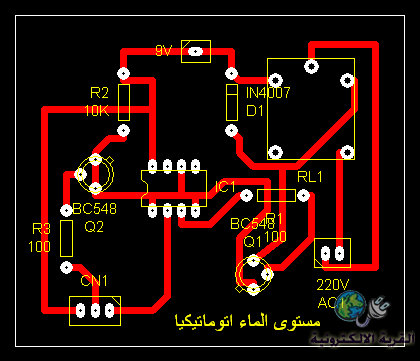

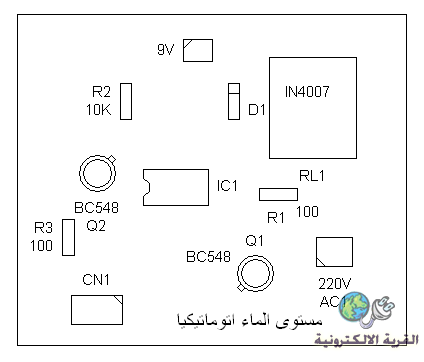

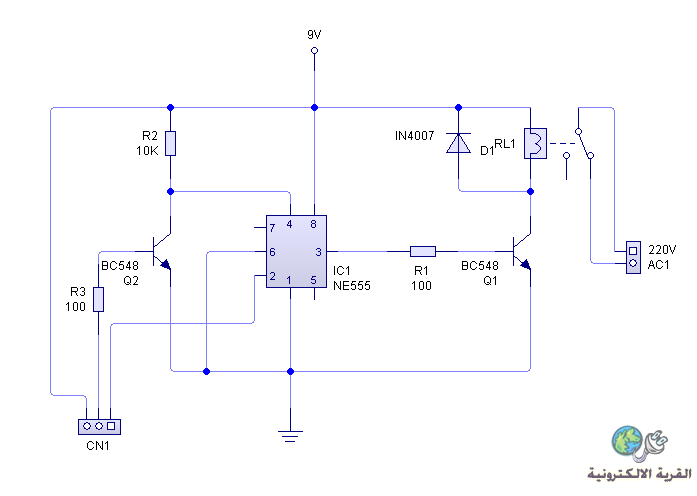

هذة تعتبر من ابسط الدوائر للتحكم بمستوى الماء في خزان المياه, والميزة الرئيسية لهذه الدائرة وحدة تحكم بمستوى المياه هي التي تسيطر عليها تلقائيا لضخ المياه من دون أي تدخل من قبل المستخدم. وحدة تحكم مضخة قلب الدائرة هو 555 NE IC, مشروعنا يتكون من اثنين من أجهزة الاستشعار منسوب المياه، واحدة ثابتة في أعلى وأخرى في القاع. العمل في هذه الدائرة هو مماثل تقريبا لmutlivibrator
وهذة ترجمة فكرة المشروع :
في هذا المشروع من غمس 3 أسلاك في خزان المياه. دعونا نحدد 2 المياه مستويات القاع (قليلة)، ومستوى أعلى مستوى (UP). واحد من الاسلاك أو المسبار من VCC.
، وتوصيل مسبار مستوى من أسفل إلى المشغل (2) دبوس من IC 555. وبالتالي فإن الجهد في دبوس 2 هو VCC عندما يتم تغطيتها عن طريق المياه.
، وعند مستوى الماء ينخفض، ويحصل على قطع دبوس 2 (لم يمسها) من الفولطيه مثل المياه في دبوس الزناد يصبح أقل من VCC. ثم خرج من 555 يصبح عالية.
، ويتم ضخ الناتج من 555 إلى الترانزستور BC548، فإنه ينشط لفائف التتابع، ويتم تشغيل مجموعة ضخ المياه ON.
، وفي حين ارتفع منسوب المياه، وتغطي المسبار على مستوى أعلى عن طريق المياه ,الترانزستور يصبح ON. الجهد في الجامع يذهب إلى VCE (SAT) = 0.2.
، والجهد المنخفض في إعادة تعيين دبوس 4 جيم. لذلك خرج من 555 يصبح 0V. وبالتالي فإن ماطور الماء يتوقف تلقائياً.
والسلام عليكم
