ارجو المساعدة في هذه الدارة

[رزقي]

ذهبت الى محلات بيع القطع الالكترونية فسألت عن هذة الدائرة (فرد علي)
هذة الدارة لا يوجد بها ارقام فكيف اعرف رقم كل قطعة

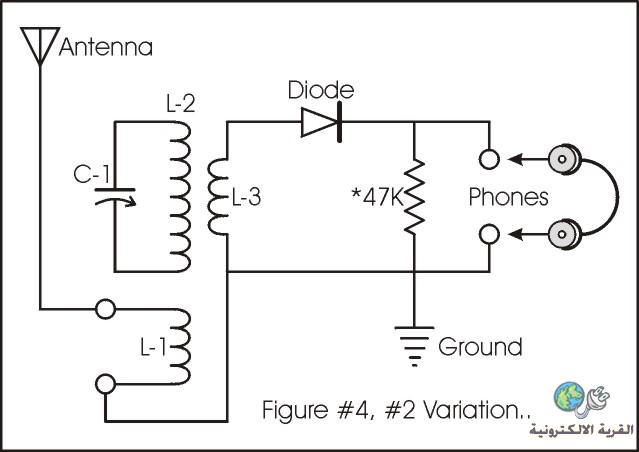

http://upload.qariya.info/images/qar...7650ff749f.jpg
وهذه هي صورة الدارة

[بسام1970]

المشاركة الأصلية كتبت بواسطة رزقي

ذهبت الى محلات بيع القطع الالكترونية فسألت عن هذة الدائرة (فرد علي)
هذة الدارة لا يوجد بها ارقام فكيف اعرف رقم كل قطعة
http://upload.qariya.info/images/qar...7650ff749f.jpg
وهذه هي صورة الدارة

قد يكون الثنائي 1N34 أو OA60 أو أي ثنائي جرمانيوم Diode

والمكثف المتغير 350بيكو فاراد C-1 ولكن الملفات يجب أن تلفها بنفسك فهل لديك المعرفة والخبرة؟؟
والسماعةPhones ذات الممانعة العالية100 أوم من الصعب أن تجدها
كما أن كفاءة هذه الدائرة متدنية إذا لم يكن هناك محطات بث أيه أم قريبة منك لكي تسمع البث من هذه الدائرة!

[فكروعلم]

راجع موقع الدارة باللغة الأنكليزية فيه شرح وافي عن الدارة
http://www.qsl.net/kc4iwt/xtal/SWMystery.htm

[رزقي]

شكرا اخي بسام وات يا فكر و علم على الرد و التفاعل

[رزقي]

شكرا و جزاكم الله خيرا
