[AMIN-ROUG]

السلام عليكم ورحمة الله بركاته
اخي الكريم لو تفضلت واظهرت لنا هذه القطع بالصورة لاني جديد في الصيانة ولا اعرف موصيفت الرام اين يوجد وشو اسمه لو تكرمت لوضحت لنا بالصورة وبارك الله فيك اخي الكريم

[maroc5]

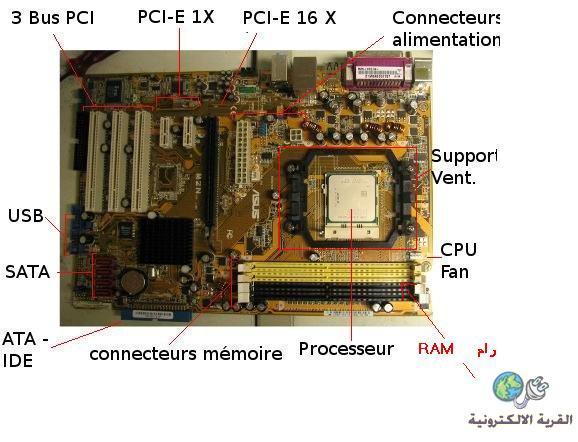

هاهو أخي
يجب عليك المطلع على مثل هذه الشياء البسيط

[AMIN-ROUG]

السلام عليكم ورحمة الله وبركاته
بارك الله فيك اخي على اهتمامك
لكن هذه الاشياء مطلع عليها واعرفها جيدا لكن حاب اتعرف على قطع الالكترونيك دورها في المذربورد
وشكرا لك على اهتامك اخي

[AMIN-ROUG]

حاب اعرف المصيفت ...............الخ

[2010_2010]

اقتباس المشاركة الأصلية كتبت بواسطة AMIN-ROUG حاب اعرف المصيفت ...............الخ

بالترتيب اولارقم (1) هي مكثفات البورهى اعلي مكثفات ميكرو فاراد على البوردة وقيمة 1200ميكرو 6.3فولت 1500 ميكرو 6.3فولت وعندما تتلف يظهر فى صوره انتفاخ السطح او تحت المكثف تكون مسربة مادة داكنة اللون و يسبب قطع البوردة بور وممكن ايضا تقطع داتا لانها مسئوله عن تغذيه البروسيسور(2)ترانزسيتورات البورتنقسم الى قسمان MOSFET - SEFTYوهم يعملان كبوابات لمرور التيارلتغذيه البروسيسورطريقة قياس: يقاس على وضع الجرس خارج الماذربورد ويقاس 6 قياسات يعطى قراءه واحده بذلك يكون سليم وسوف اقوم بشرح دائره بور البروسيسور بشى من التفصيل ان شاء الله فى موضوع اخر(3) نفس شرح رقم 2 القياس ونفس الاسم ونفس المهام(4) هوTHYRESTOR خاص بكارت الشاشه المدمج5) نفس شرح رقم 1رقم(6)مكثفات تنعيمرقم (7) ايسى الباور الرئيسى (I / O )وهو المسئول عن دخول و خروج الباور لاجزاء البورده وهو ايضا خاص بالاتى power-ps2-com-lpt-seriel-وغير مختص بمهام usb لان USB مرتبط بالجسر الجنوبىرقم 8(هى فلاشة البيوسوهى المختصة بقراة البينات الموجودة على البوردة وتنتهى مهامة عند دخول الجهاز الويندوز ومشاكلة كثيره من احد المشاكل بردة لاتفتح داتا - صفارة غريبة - او عند بدء الجهاز عملية قراءه الاجزاء لا يستطيع التعرف على اى جزء9)هى ترنسستور الراماتوهو ترنسستور تغذيه دائره الرامات (10) كريستاله ومن القليل تلفها(11)ايسيهات تغذيه البيوس(12)كريستاله DATE AND TIME13) هى دائرة تغذيه AGP(15)كريستاله 14.3 MHZوهى المسئوله عن تغذيه دائره CLOCK GENRATOR او مايسمى بالفركوانسى(16)كريستاله ال LAN AND AUDIO17) مكثفات تنعيم لتغذيه الPCI(18 ترانزستور تغذيه الشيب الجنويى19 ) ايسى كنترول لتغذيه دائره الرامات بالجهد المطلوب........................................... ....... ....وما كان من توفيق فمن الله وما كان من خطا فمن نفسى ومن الشيطانارجو ان ينال الموضوع اعجابكم وارجو ان اكون قد استطعت توصيل المعلومة اليكم ولكم منى كامل التقدير والاحتراماخوكم فى اللهم/ حازم عز الدين..........

[2010_2010]

انا اسف بس معرفتش ارفع الصور الى معى وعمتن ابحث فى المنتدى فى شرح كتير وصور وانا اسف
