دارة انفيرتر ممتازة

[فكروعلم]

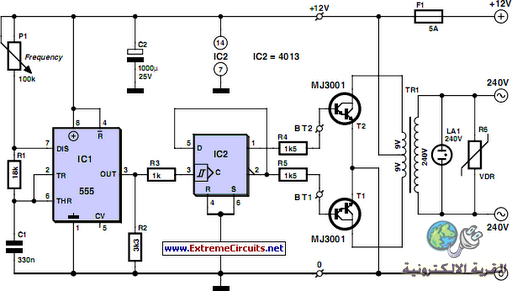

أقدم لكم هذه الدارة الممتازة وهي عبارة عن دارة انفرتر أرجو أن تنال أعجابكم




COMPONENTS LIST
Resistors
R1 = 18k?
R2 = 3k3
R3 = 1k
R4,R5 = 1k?5
R6 = VDR S10K250 (or S07K250)
P1 = 100 k potentiometer
Capacitors
C1 = 330nF
C2 = 1000 F 25V
Semiconductor
T1,T2 = MJ3001
IC1 = 555
IC2 = 4013
Miscellaneous
LA1 = neon light 230 V
F1 = fuse, 5A
TR1 = mains transformer, 2x9V 40VA (see text)
4 solder pins

[مدحتكو]

المشاركة الأصلية كتبت بواسطة فكروعلم

أقدم لكم هذه الدارة الممتازة وهي عبارة عن دارة انفرتر أرجو أن تنال أعجابكم




COMPONENTS LIST
Resistors
R1 = 18k?
R2 = 3k3
R3 = 1k
R4,R5 = 1k?5
R6 = VDR S10K250 (or S07K250)
P1 = 100 k potentiometer
Capacitors
C1 = 330nF
C2 = 1000 F 25V
Semiconductor
T1,T2 = MJ3001
IC1 = 555
IC2 = 4013
Miscellaneous
LA1 = neon light 230 V
F1 = fuse, 5A
TR1 = mains transformer, 2x9V 40VA (see text)
4 solder pins

عزيزي كل مكونات الدائرة متوفرة عندي ولكن مشكلتي في المحول 9 فولت

عندي العديد من المحولات 12 فولت فهل يصلح؟؟

[3omar a7med]

كم تبلغ تكلفة الدائره عشان فى انفرتر موسفت الترنسزتور الواحد ب 25 جنيه فياريت تذكر التكلفه

[emad1]

المشاركة الأصلية كتبت بواسطة مدحتكو

عزيزي كل مكونات الدائرة متوفرة عندي ولكن مشكلتي في المحول 9 فولت

عندي العديد من المحولات 12 فولت فهل يصلح؟؟

ماذا استخدمت من الموسفتتات نفس الرقم ام بديل ؟

[aiman-sony]

اخي فكر و علم
انت تعلم انه لا يوجد في سوريا ترانزستورات MJ3001 هل لك ان تضع بديلا متوفرا

[فكروعلم]

أخي استعمل ترانزستور 2N3055 مع ترانزستور D313 لتشكيل دارلنغتون

[فكروعلم]

أخ مدحت أنه يصلح للعمل ولكن إذا أردت نتائج أفضل استخدم 9 فولت

[ashraf777]

ماذا عن شكل الموجة فى الخرج
هل هى pure sine wave
أم بها تشوهات
مع الشكر
