المساعدة ساعة مسجد عطلانة

[ramsham2009]

توجد ساعة مسجد عطل فيها ترنس الكهرباء فقام احد الاخوة بشبك ترنس لاب توب اضائت الشاشة ولكن بشكل غير صحيح
علماً ان ترنس الساعة 9فولث -2.5 امبير
وترنس الاب توب كما تعلمون 19 فولث
وبعد فحصي وانا لدي خبرة بسيطة في الالكترونيات والله اعلم ان ال pic فقد البرمجة بعد ذخول فولث عالي عليها

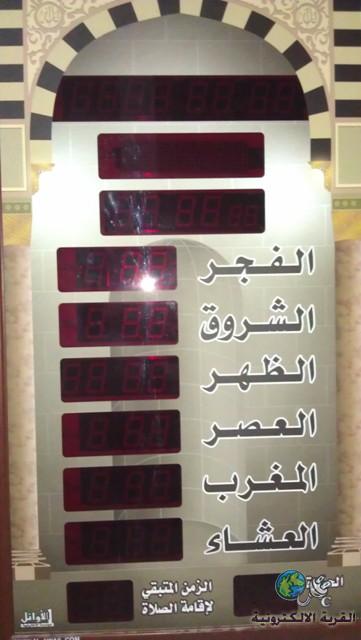

للعلم بعد صيانة شاحن الساعة الاصلي اشتغلت الساعة ولكن جميع الاقام تظهر رقم 888-8888-8888 ولا تتغير فما الحل
سوف ارفق بعض الصور للتوضيح
اخوكم من غزة لمن توجد عندة حل من داخل فلسطين الرجاء الاتصال علي جوالي وبارك الله فيكم00972-599415578

[ramsham2009]

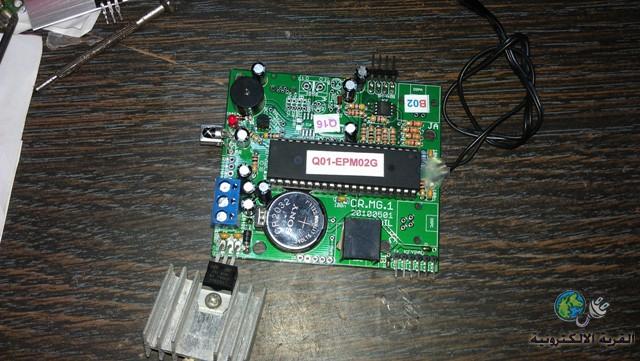

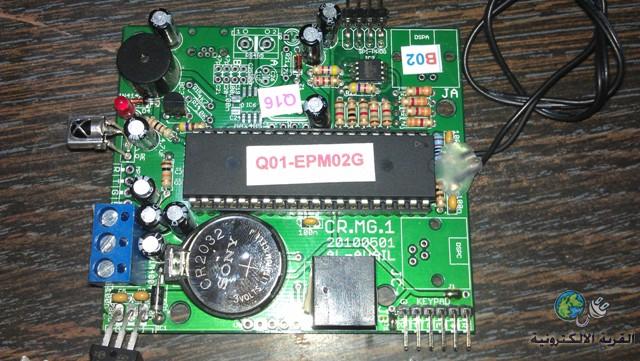

هدا لوحة المعالج الرئيسية و البور

[ramsham2009]

[ramsham2009]

[zeid25]

ليس لدي جواب دقيق على سؤالك لأنه لم يسبق لي التعامل مع الساعات
ولذلك سأقدم لك جوابا عاما وهو هل ال pic تتعامل مباشرة مع الشاشة
ام انه هناك IC تلعب دور الوسيط بينهما .
إذا كان الفرض الثاني فعليك باستبال ال IC الوسيط
ولا بد ايضا من فحص كل مكونات اللوحة

[بسام1970]

المشاركة الأصلية كتبت بواسطة ramsham2009

توجد ساعة مسجد عطل فيها ترنس الكهرباء فقام احد الاخوة بشبك ترنس لاب توب اضائت الشاشة ولكن بشكل غير صحيح
علماً ان ترنس الساعة 9فولث -2.5 امبير
وترنس الاب توب كما تعلمون 19 فولث
وبعد فحصي وانا لدي خبرة بسيطة في الالكترونيات والله اعلم ان ال pic فقد البرمجة بعد ذخول فولث عالي عليها
للعلم بعد صيانة شاحن الساعة الاصلي اشتغلت الساعة ولكن جميع الاقام تظهر رقم 888-8888-8888 ولا تتغير فما الحل
سوف ارفق بعض الصور للتوضيح
اخوكم من غزة لمن توجد عندة حل من داخل فلسطين الرجاء الاتصال علي جوالي وبارك الله فيكم00972-599415578

ابدأ بالتشخيص ومعرفة المشكلة أولا

ابدأ بوصل جهد 9 فولت وقياس الجهود على المايكرو أو حول منظم الجهد 7805 فإن كان لا يخرج 5 فولت فهو تالف وقم باستبدله بواحد جديد وبعد ذلك قم بوصل الجهد الصحيح للدائرة 9 فولت فإن وصل 5 فولت من المنظم لبقية الدائرة والمايكرو ولم يهبط الجهد ولم يسخن منظم الجهد بشدة, قم بعمل ريسيت وإن بقيت المشكلة ولم تتفاعل الساعة فإن المايكرو تالف!
قم بفحص وجود 5 فولت على طرف المايكرو الخاص بالتغذية 5 فولت.

[كمال109]

المشاركة الأصلية كتبت بواسطة ramsham2009

توجد ساعة مسجد عطل فيها ترنس الكهرباء فقام احد الاخوة بشبك ترنس لاب توب اضائت الشاشة ولكن بشكل غير صحيح
علماً ان ترنس الساعة 9فولث -2.5 امبير
وترنس الاب توب كما تعلمون 19 فولث
وبعد فحصي وانا لدي خبرة بسيطة في الالكترونيات والله اعلم ان ال pic فقد البرمجة بعد ذخول فولث عالي عليها
للعلم بعد صيانة شاحن الساعة الاصلي اشتغلت الساعة ولكن جميع الاقام تظهر رقم 888-8888-8888 ولا تتغير فما الحل
سوف ارفق بعض الصور للتوضيح
اخوكم من غزة لمن توجد عندة حل من داخل فلسطين الرجاء الاتصال علي جوالي وبارك الله فيكم00972-599415578

السلام عليكم
أخي الكريم
أغلب الاحتمالات أن البك تعطل لان يعمل علي 5 فولت فقط
أنصحك بأن تأخذ الدائرة الي الكلية الجامعية في تل الاسلام
الي قسم تكنولوجيا الحاسوب في الطابق الرابع واعرض الدائرة علي المهندسين
وسيقوم بحل المشكلة للك
وتستطيع حل مشكلة الكود عن طريق نسخه من بك شغال من ساعة أخري ومن ثم نسخه علي بك جديد وتركبيه
فقط قم بإحضار بك شغال من ساعة أخري و احضره الي الكلية وهم سيقومون بعمل واحد مشابه تستطيع تركيبه وسترجع الساعة الي العمل انشاء الله
لا تنسي الاعمال التي تكون من أجل الله تكون ميسرة دائما

[ramsham2009]

هذا عشمي في كل مسلم عربي وبارك الله فيكم اخواني علي سرعة ردكم وان شاء الله في ميزان حسناتكم
بالنسبة لمنظم الجهد 7805 قمت بتغيرة بواحد جديد ولم تحل المشكلة وللعلم درجة حرارة منظم الجهد عالية جداً القديم والجديد
اتوقع ان يكون الpic يحتاج الي برمجة اشكرك اخ كمال109
سوف اذهب الي الكلية الجامعية ان شاء الله
وشكراً
