[المظلوم]

السلام عليكم ،،

لدي محرك خطوي به ثمانية اسلاك هي كالتالي
1 الملف 1 = الاصفر والاحمر
الملف 2 = الازرق والاسود
الملف 3 = الأبيض والبرتقالي
الملف 4 = الاخضر والبني ،!



سؤالي هنا كيف اقوم بتشغيل هذا المحرك علما انه محرك كبير ، واريد ان اعرف قيمة التيار التي يستلكها ، فكيف اقيسها ؟! وكيف يمكن التحكم به اذا لم تتوافر لدي h bridge تتحمل تيار كبير ،! ، وطبع كيف اكتب كود يقوم بتشغيله !!



اعلم ان الموضوع ربما متكرر ولكن اريد ان استمر في هذا الموضوع الى ان اصل الى هدف ما ، فارجوا مساعدتي ،!

شكرا لكم

تمنياتي

[المظلوم]

اخواني اريد درايفر يشغل هذا الموتور ، الموتور هو محرك خطوي او stepper motor واريد ان اعرف التيار الذي يستهلكه ، فكيف اتمكن من ذلك ؟!

مع العلم انني قمت بقياس مقاومة كل ملف في الموتور والملفات اربعتهم مقوامتهم حوالي 3.6 اوم ،،، ولكن كيف اقيس التيار وكيف اتمكن من صنع درايفر ليعمل هذا الموتور ؟!

[المظلوم]

أهلا

استطعت الحصول على هذه المواصفات للموتور ،، فهل يتكرم احد ويبين لي كيف يمكن ان استفيد من هذه المواصفات في عمل درايفر للموتور ؟


هذه هي المواصفات في الرابط التالي :



ما نوع الترانسيستورات التي يجب ان استخدمها ؟

علما انني اريد ان استخدمها لعمل مكينة CNC مستقبلا ،، فأي الطريقتين استخدم في التوصيل ،، على التوالي ام على التوازي ،، ولماذا ؟ ،،


تمنياتي

[abdo1992]

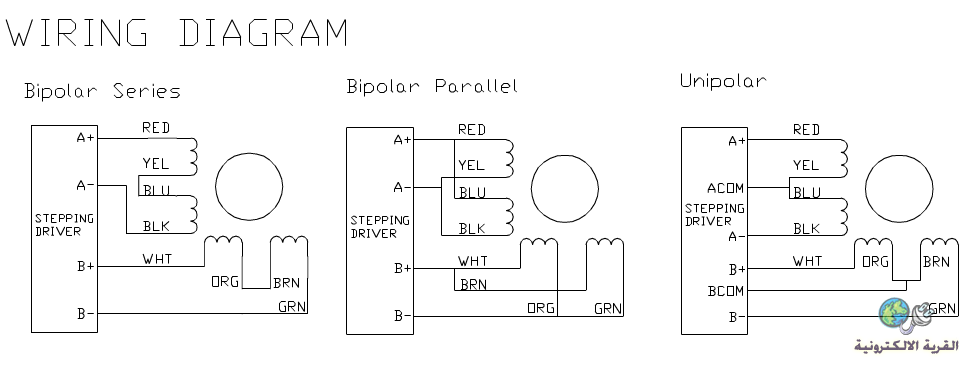

نبداء بالسهل اولا طريقة توصيل الملفات او شكلها في من الداخل وكيف التعامل معاها


ملحوظة هذا الصورة خاصة للمتور الذي رقمة هو 60BYGH303-13 اللي انت منزلة علي الصورة بتاعت الموصفات
وطلب كمان لو ممكن تصور الماتور وتنزل صزرتة يكون احلي

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة abdo1992 نبداء بالسهل اولا طريقة توصيل الملفات او شكلها في من الداخل وكيف التعامل معاها ملحوظة هذا الصورة خاصة للمتور الذي رقمة هو 60BYGH303-13 اللي انت منزلة علي الصورة بتاعت الموصفات وطلب كمان لو ممكن تصور الماتور وتنزل صزرتة يكون احلي

انا لدي هذه التوصيلات ،، ولكن اريد ان افهمها ،، اريد ان اعلم ما التوصيلة المناسبة لي ،، وكما ذكرت انا اريد ان اوصل هذا الموتور مع موتورين آخرين في مكينة CNC ،، وهذه مجرد البداية ،، فارجوا مساعدتي ،،


الآن لغرض مثل مكينة الــ CNC أيهما افضل في التوصيل ؟ ،، ولماذا ؟


بالنسبة للصورة ،، سوف اقوم بتصوير الموتور وتحميل الصورة هنا ،، ان شاء الله

تمنياتي

[المظلوم]

السلام عليكم ،،

هذه هي صورة الموتور




تمنياتي

[abdo1992]

السلام عليكم .
اخي مظلوم وفقك الله انا ايضا ما زات اعافر في هذا الطريق حتي اصل ان شاء الله قول يا رب

اولا هناك عدة طرق لتوصيل الماتور و الصورة اللي انت كنت منزلها علشان فيها موصفات المتور موضحالك الامبير اللي بيستخدمة لكل توصيلة فمثلا لو وصلتا parallel فالامير 2.8 وهكذا .
وليس هذا المهم ولكن المهم ما هي وظيفة الماكينة وما هي القوة المطلوبة والدقة المطلوبة وكذلك افضل ان تكون جميع المواتير اللي في المكنة موحدة حتي لا تجد مشاكل في صنع دريف لكل ماتور وّن شاء الله خير
وطلب اخير اخي مظلوم ليس لة شئ بالموضوع .
كنت اتمني منك ان تدعي لي بجهر الغير فوالله انا في امس الجاجة للدعاء

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة abdo1992 السلام عليكم . اخي مظلوم وفقك الله انا ايضا ما زات اعافر في هذا الطريق حتي اصل ان شاء الله قول يا رب اولا هناك عدة طرق لتوصيل الماتور و الصورة اللي انت كنت منزلها علشان فيها موصفات المتور موضحالك الامبير اللي بيستخدمة لكل توصيلة فمثلا لو وصلتا parallel فالامير 2.8 وهكذا . وليس هذا المهم ولكن المهم ما هي وظيفة الماكينة وما هي القوة المطلوبة والدقة المطلوبة وكذلك افضل ان تكون جميع المواتير اللي في المكنة موحدة حتي لا تجد مشاكل في صنع دريف لكل ماتور وّن شاء الله خير وطلب اخير اخي مظلوم ليس لة شئ بالموضوع . كنت اتمني منك ان تدعي لي بجهر الغير فوالله انا في امس الجاجة للدعاء

عاء المؤمن في حق أخيه المؤمن مستجاب فأسأل الله ان يجعلنا واياك من المؤمنين الصالحين وأن يوفقنا لكل ما هو خير وصلاح وان يصلح امورنا ،،
وفقك الله ورعاك أخي في الله .
