مشكلة منظم الجهد

[red_stone]

السلام عليكم ورحمة الله وبركاته

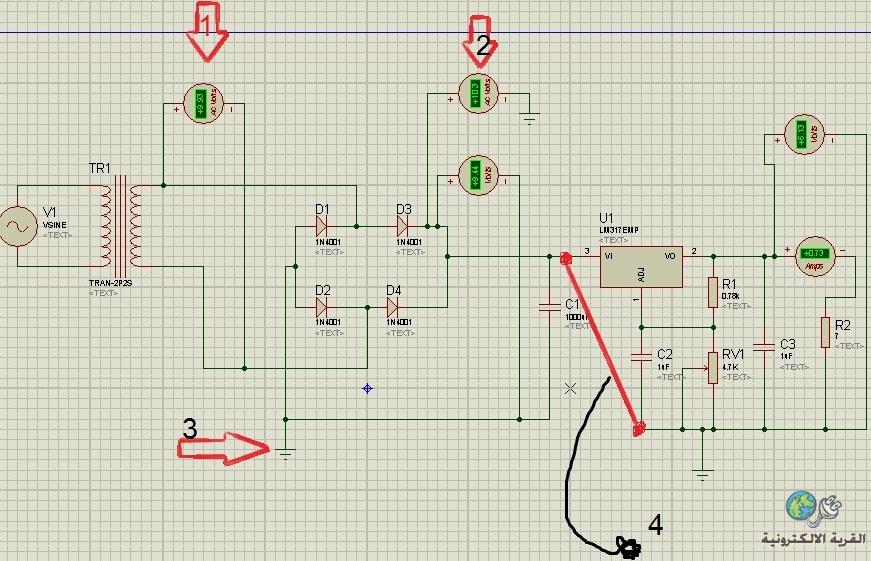

عندي مشكله فعند تصميمي هده الدائرة


هناك بعض الاشياء اريد ان اسال عنها


عندما رايت قراءت الجهد عند النقطتين 1 و 2 لحظت ان الجهد الزاد والمفروض هو النقصان وسوف ينقص بمقدار 1.4 فولت والسبب الجهد الدايود
فهل سبب الزايدة الجهد هو بسبب المكثف 1000uf ?

اريد معرفة المقاومة الداخليه لي lm317 في النقطة الرابعه التي في الصوره



هناك سؤال غبي جدا ولكن لطالما بدر الي دهني عند درستنا (المدرسة والجامعه) للدوائر الكهربائية والاكترونية كنا نضع مايسمي (بالجهد المرجعي وهو الارضي =0v) ولكن عمليا فعند تركيبي للحول وتصيلي لهده الدائره من اين ايجد الجهد الارضي ؟؟

[red_stone]

اريد اجابة بارك الله فيكم

[فهد المنصور]

• جهد DC بعد مكثف التنعيم = أقصى جهد متردد * 1.4

وزيادة الجهد بهذا المقدار هو امر طبيعي ومفترض

• لم افهم هدف السؤال الثاني .. لكن المقاومة الداخلية لمنظمات الجهد بشكل عام هي بالميقا أوم ..
• جهد الارضي هو تعبير مجازي في دوائر DC وهي تدل على السالب او جسم الجهاز الالكتروني

[red_stone]

المشاركة الأصلية كتبت بواسطة Fahad

• جهد DC بعد مكثف التنعيم = أقصى جهد متردد * 1.4

انا لا اتكلم عن الجهد dc بل ac لاحظ فيه ارتفاع والمفروض انه ينزل بمقدار 1.4 فولت وليس *1.4
وعلي افتراض ماقلته فان لو اجريت العمليه الحسابيه فلن تضهر لك تقريبا كما في برنامج المحاكة

وزيادة الجهد بهذا المقدار هو امر طبيعي ومفترض
لمادا 1.4*

اتمنى منك الرد وبارك الله فيك وشكر

[فهد المنصور]

عملياً لن يكون هناك أمكانية لقياس جهد AC بعد الدايود الا عن طريق راسم ذبذبات الذي يمكنه وحده ايجاد قيمة جهد القمة " V peak "..

Vpeak = 1.4 * Vrms

http://www.qariya.com/vb/showthread.php?t=73288

[red_stone]

المشاركة الأصلية كتبت بواسطة Fahad

عملياً لن يكون هناك أمكانية لقياس جهد AC بعد الدايود الا عن طريق راسم ذبذبات الذي يمكنه وحده ايجاد قيمة جهد القمة " V peak "..

Vpeak = 1.4 * Vrms

http://www.qariya.com/vb/showthread.php?t=73288

اخي بعد التجربه العمليه فقد قمت بتجربة ولكن استخدمت 7805 لاحظت هبوط الجهد بمجرد تركيب الحمل من 5-4 فولت ولكن اريد ان اسال عند وضعي لمكثف 1000uf وقمت بقياس الجهد المتردد لحضته انه يساوي صفر هل هدا عادي ولحضت ان جهد التابت 13.22
وللعلم قد استخدمت محول من 220 الي 11 فولت فما رايك بهده القرات ومسبب هبوط الجهد

[red_stone]

لا يوجد رد ؟؟؟

[Tico]

المشاركة الأصلية كتبت بواسطة red_stone

بعد التجربه العمليه فقد قمت بتجربة ولكن استخدمت 7805 لاحظت هبوط الجهد بمجرد تركيب الحمل من 5-4 فولت ولكن اريد ان اسال عند وضعي لمكثف 1000uf وقمت بقياس الجهد المتردد لحضته انه يساوي صفر هل هدا عادي ولحضت ان جهد التابت 13.22
وللعلم قد استخدمت محول من 220 الي 11 فولت فما رايك بهده القرات ومسبب هبوط الجهد

تقول انك استخدمت 7805 بدل 317 .. لازم تعرف انهما منظمين مختلفين في ترتيب الارجل ولكل واحد دائرة مناسبة له.
