شاحن بطارية بالطاقة الشمسية

[فكروعلم]

أقدم لكم اليوم دارة شاحن بطارية 6 فولت عن طريق الخلايا الشمسية تفصل تلقائياً عند اكتمال الشحن

[مدحتكو]

الأخ العزيز فكر وعلم

تحية طيبة

هذا الموضوع عرضته من قبل علي هذا الرابط

http://www.qariya.com/vb/showthread.php?t=112433


بدائرة قريبة بعض الشئ من تلك الدائرة






ويميزها وجود LED يدل علي فصل الشحن عند اكتمالة


العيب العملي الوحيد في تلك الدائرة هو LED يضئ باستمرار وكلما زاد جهد شحن البطارية تزداد اضاءته بمعني في بداية شحن البطارية تكون اضاءته خافته ولكن عند اكتمال الشحن تزداد اضاءته وحاولت احل تلك المشكلة بتغيير قيمة المقاومة R3 ولكن دون جدوي

أولا :
فهل هناك حل؟

وإلا هل يمكنك اضافة ليد في الدائرة التي تعرضها سيادتك ليدل عي اكتمال الشحن؟


ثانيا:
هل يمكن استبدال الزنر بآخر 12 فولت لشحن بطارية 12 فولت؟


ثالثا:
لي ملحوظتان

1- الرد علي اولا وثانيا
2- لو تكبر الصور التي تعرضها شوية في مشاركاتك فبعض الاعضاء نظرهم ضعيف




وتفضلو بقبول كل الاحترام

[فكروعلم]

سأحاول وضع ليد للدلالة على شحن البطارية وقريباً سيكون الحل
لتشحن بطارية 12 فولت يجب أن يكون جهد الدخل على الأقل 18 فولت وجهد الزينر يجب أن يكون حسب الجهد الذي تريد أن تفصل الشحن أي من 13.8 إلى 15.5 فولت
بالنسبة لحل مشكلة الدارة التي تتحدث عنها أعدك بالحل أنشالله
لأني اليوم ليس على مايرام

[مدحتكو]

المشاركة الأصلية كتبت بواسطة فكروعلم

سأحاول وضع ليد للدلالة على شحن البطارية وقريباً سيكون الحل
لتشحن بطارية 12 فولت يجب أن يكون جهد الدخل على الأقل 18 فولت وجهد الزينر يجب أن يكون حسب الجهد الذي تريد أن تفصل الشحن أي من 13.8 إلى 15.5 فولت
بالنسبة لحل مشكلة الدارة التي تتحدث عنها أعدك بالحل أنشالله
لأني اليوم ليس على مايرام

هذا هو حسن ظني بك دائما اخي العزيز فكر وعلم

لوح الطاقة الشمسية الذي لدي يعطي 18 فولت تقريبا أغلب أوقات النهار

وأعلم انه يحدث هبوط في في الجهد خلال المتكاملة LM317 ، قيمته 2 او 3 فولت اعتقد ذلك؟؟

لذا سيكون الجهد مناسب للشحن


بانتظار روائعك


فأنا بجد اتفاءل بك وبدوائرك التي تعرضها


شفاك الله وعافاك

[فكروعلم]

أخ مدحت بالنسبة للدارة التي عرضتها أنت حاول تركيب ديود بين قاعدة الترانزستور الأول ومجمع الثاني وأن يكون مصعد الديود موصول إلى قاعدة الأول والمهبط إلى مجمع الثاني جرب وخبرني

[مدحتكو]

سأجرب ولكن امهلني بعض الوقت فدوائر شحن البطاريات تستغرق بعض الوقت حتي يكتمل الشحن

لكني ساستخدم محول 12 . 12 بدل اللوح الشمسي وسأستخدم زنر 12 فولت وسأستبدل R1 بمقاومة متغيرة 20 كيلو

وهاشوف وارد عليك

[فكروعلم]

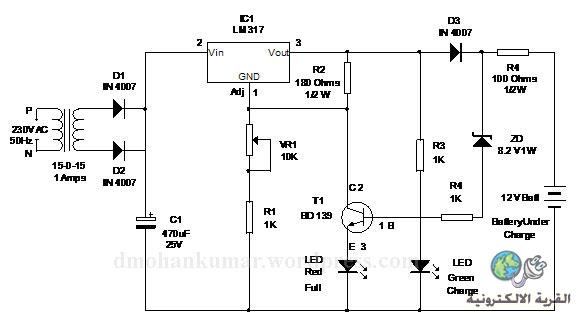

تفضل هذه الدارة وسأضعها موضوع في المنتدى

[فكروعلم]

بالنسبة لوضع ليد للدارة الأولى في المشاركة بإمكانك وضع ليد بين باعث الرانزستور والسالب ليدل على امتلاء الشحن ولكن يجب تغيير قيمة الزينر كما في الدارة الأخيرة
وهكذا أكون قد وفيت بكل وعودي
