اريد دائرة 9 فولت 4 امبير

[samy_elmasrey]

السلام عليكم ورحمة الله وبركاته
مهندسين القرية العباقرة
ارجو المساعدة فى هذا الطلب
حيث انى اريد دائرة بالمواصفات الاتية
الدخل لهذه الدائرة هو 12 فولت 6 امبير
الخرج من هذه الدائرة 9 فولت 4 امبير
المشكلة معايا فى الامبير
وفى انتظار مساهماتكم
وشكرا على سعة الصدر

[Dexter413]

و عليكم السلام صديقي
بالنسبة للخرج يمكنك إستخدام Régulateur 7809
أما مشكلتك فهي الأمبير على حسب قولك
طبعا معروف أن الذي يتحكم بشدة التيار هو الحمل وفي حالتك يمكنك إستخدام مقاومة في حدود 2.2 أوم (طبق قانون أوم)
موفق

[Tico]

اطمئن أخي لا يحتاج الموضوع الى عباقرة ..
منظمات الجهد ذات الثلات أرجل حلت كثيرا من مشاكل التغذية
ممكن تستخدم دائرة بسيطة بمنظم الجهد LM338 وتضبط خرجه على 9 فولت بواسطة المقاومة المتغيرة التي تكون في الدائرة..
وهو قادر على اخراج 4 الى 5 امبير.

[samy_elmasrey]

شكرا لسرعة الرد اخى Dexster413 و Tico
ولكن هل يمكن تزويدى برسم مبسط لعمل الدائرة

[Tico]

هنا مثال من أحد مواضيع القرية:
http://upload.qariya.info/images/qariya-1f242e6413.jpg
وهنا صور لدائرة عملية:
http://worldtechnical.blogspot.com/2...ly-12-25v.html
وبالنسبة لك فالمحول : 220/12 فولت 6 امبير على الاقل

[samy_elmasrey]

شكرا اخ Tico
وجارى تنفيذ الدائرة

[Tico]

المشاركة الأصلية كتبت بواسطة samy_elmasrey

شكرا اخ Tico
وجارى تنفيذ الدائرة

أخي سامي لو كنت تريد تنفيذ الدائرة في الموقع فمن الضروري ان تطلع على بعض الملاحظات :
بعد مقارنة دائرة PCB بالدائرة الالكترونية تبين لي ان بينهما تفاوت على مستوى المكثفات وعددها وترتيبها ..
هم أضافوا في دائرة PCB مكثف ثاني بقيمة 4700 ميكروفراد لم يكن موجودا في المخطط الالكتروني وبذلك تغير ترتيب وعدد المكثفات ..
هنا تصحيح قمت به :

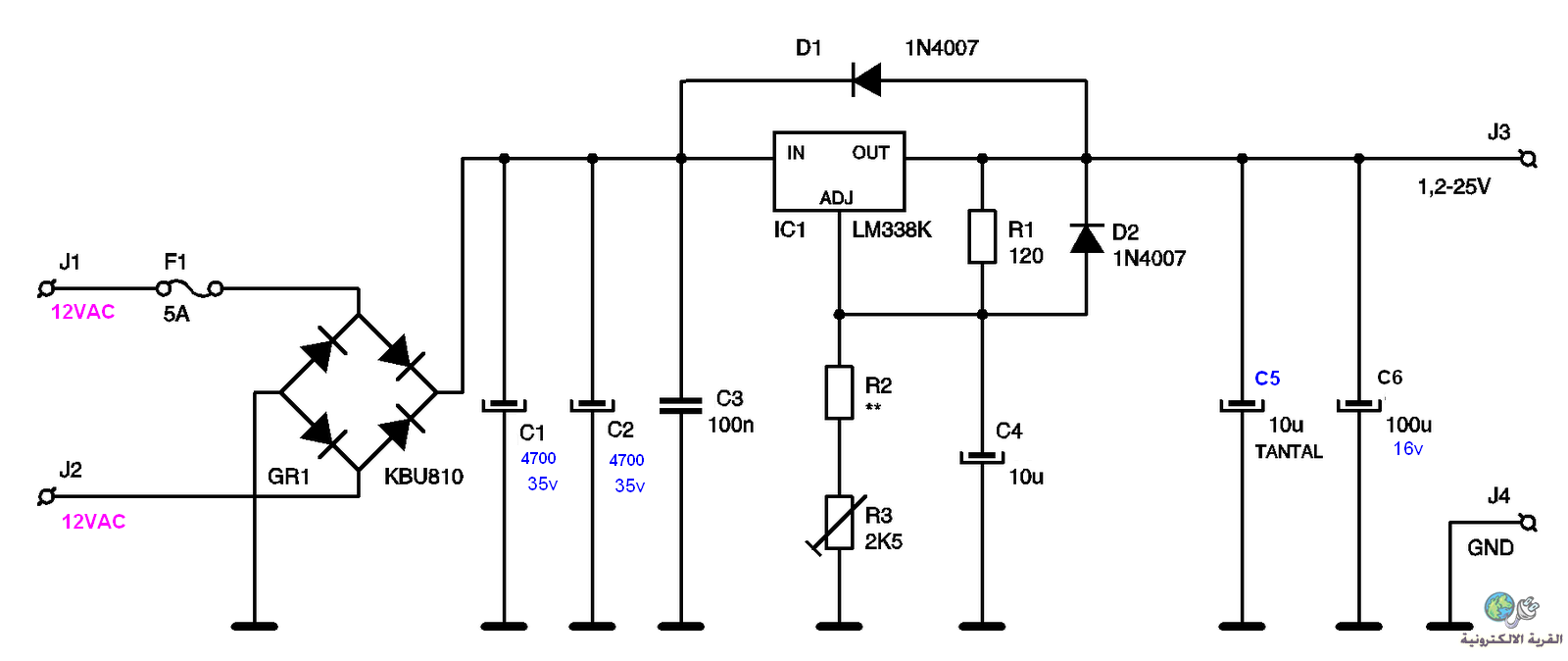

1- في المخطط :

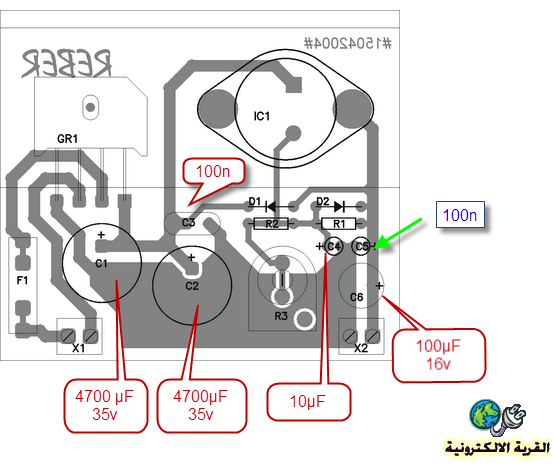

2- في رسمة ال PCB

ملاحظة : الافضل ان تفوم بمراجعة الدائرتين والتحقق من تطابقهما مع بعض.

[فكروعلم]

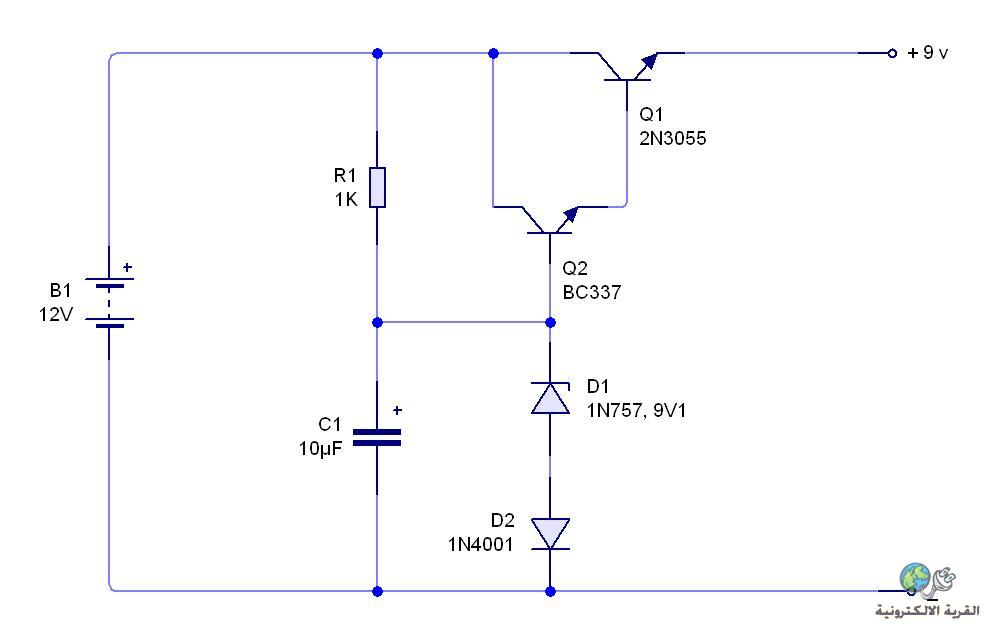

تفضل أخ سامي هذه دارة بسيطة تقوم بالعمل
