تعلم كيفية التعامل مع الLCD وما انواعها وكيفية التحكم بها بالميكروسى ((الجزء الثانى))

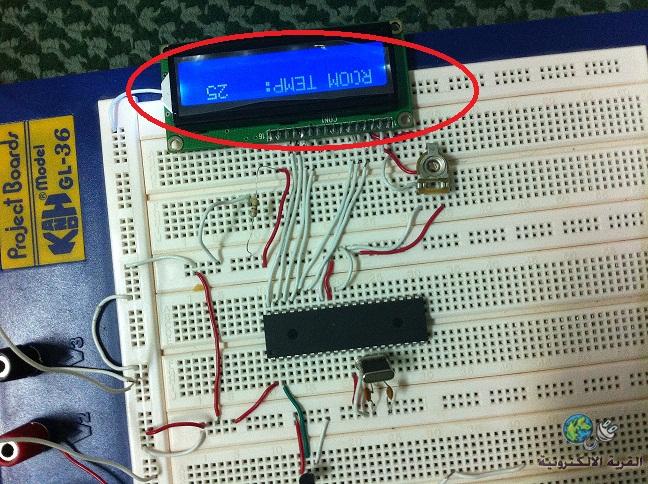

بسم الله الرحمن الرحيم فى هذا الجزء ان شاء الله هنبدء مع اول نوع وهو Character LCD وازاى نتحكم فية من خلال الميكروسى وللاطلاع على اول جزء اتفضل ادخل على الرابط التالى http://www.qariya.com/vb/showthread.php?t=113399 __________________________________________________ ___________ اولا مما يتكون هذا النوع وكيف يعمل ؟؟ هذا النوع عبارة عن مربعات موضوعه على شكل اعمدة وصفوف وكل مربع مكون من عدد من البكسل فية 7*5 وفى 5*10 دة عدد البكسل لمربع واحد بس والصورة دى تبين الكلام  زى مانت شايف كدة البكسل عبارة عن نقطة وبيتم التحكم فى نقطة نقطة لاظهار كل شىء على الشاشة ((من المعروف ان مخ الانسان له القدرة على تجميع الكثير من النقط فى صورة واحدة )) سبحان الله الخالق العظيم وهذه صورة اخرى تبين المربعات وازاى بتتشكل عليها الحروف والكلمات  وتقاس بعدد هذه المربعات وهذا ما يقال علية ان الشاشة مثلا 2*16 هذا يعنى ان هناك صفان فى كل صف 16 مربع اى الشاشة كاملة تحتوى على 32 مربع اى 32 حرف او رمز او رقم يمكن عرضهم مرة واحدة ولكن انتظر كيف سنتحكم فى كل هذا العدد من البكسل ويا سلام لو الشاشة اكبر شوية دى تبقى حاجة معقدة جدا جدا علينا وعايزة محترفين علشان يتعاملوا معاها احب اقلك ان الشركات المصنعه مش نايمة على ودنها هههههههههههههه الشركات المصنعة قامت بكل هذا بالنيابة عنك وقامت بوضع ICs خاصة للتعامل مع الشاشة والتحكم فيها فقط كل ما عليك انك هتتخاطب مع الشاشة ببروتوكول محدد ومن خلال البروتوكول دة ((وهو ما يحدد الكتابة بما يسمى الاسكى كود)) ال IC الى فى الشاشة هيعرف انت بعت انهى حرف ولا انهى رمز ولا انهى رقم وهيكتبهولك على الشاشة وكل دة مخزن على الذاكرة بتاعته الداخلية مثلا لو الحرف" A " هو عارف هيشغل انهى بكسل وهيطفى انهى بكسل فى المربع الى انت اخترتة علشان يظهرلك الى انت بعتة وطبعا الطريقة دى بتسهل علينا شغل كتيرررر اوى ودة شكل الشاشة وشكل ال IC الى بيقوم بالوظيفة دى  النقطة السوداء الى على ظهر الشاشة هو دة ال IC تمام نفهم من كدة ان الكتابة على الشاشة دى محدودة نوعا ما لاننا لو كتبنا اى حاجة غير المتسجل على ذاكرة ال IC مش هيظهر حاجة لان الشاشة متعرفتش علية وفعلا دة صحيح لو جبت شاشة من دول وكتبت عليها حرف عربى مش هيتعرض والشاشة هتخرف لية لان الشاشة متعرفش الشكل دة ودلوقتى بدئوا ينتجوا شاشات تقرا الحروف العربى وتظهرها ولكن الشركات قامت بشىء جميل جدا وهو انك تقدر تامر ال IC دة يكتب الى انت بتدهولة بالزبط يعنى انت نفسك تقدر تكتب وتشغل البكسلات بكسل بكسل وتتحكم فيها علشان تقدر تعمل الشكل او الرمز الى انت عايزة وهذا شىء رائع اى ليس شرطا قطعيا ان يكون ال IC يعرف نفس الشكل الذى ترسلة له __________________________________________________ ____________ بعد ما تعرفنا على هذه الشاشة نيجى للشغل العملى ازاى نقدر نكتب على الشاشات دى من خلال الميكروسى قبل البدء احب ااقولكم ان الامر فى غاية السهولة والبساطة ان شاء الله .................................................. .................................................. .. اوامر الكتابة على هذا النوع من الشاشات عبارة عن 6 دوال فقط اى 6 اوامر وهم كود:
Lcd_Init Lcd_Out Lcd_Out_Cp Lcd_Chr Lcd_Chr_Cp Lcd_Cmd كود:
Lcd_Init(); اى الامر الذى يخبر البك بان هناك شاشة سوف تركب علية وان هناك بروتوكول يجب اتباعه مع هذه الشاشة فى العمل وهناك تابع لهذا الامر وهو تعريف الارجل التى سوف توصل بالشاشة لاخراج البيانات من خلالها وهذا يعطيك الحرية فى اختيار هذه الاطراف كما تريد سوف نتحدث عن هذا التابع فيما بعد __________________________________________________ _____________ ثانى امر هو كود:
Lcd_Out يعنى لو عايز تخرج كلمة او عدد فى مكان محدد مثلا الصف الثانى وبداية اظهار هذه الكلمة تكون فى المربع الخامس هذا الامر هو ما يفعل ذلك لك ولكن هذا الامر لاخراج الكلمات مرة واحدة واخراج العدد مرة واحدة اى ليس حرف حرف او رقم رقم لا بل كلمة مرة واحدة ويمكنة ايضا اظهار حرف حرف ولكن الادق له كلمة او عدد وتوضع الكلمة داخل هذا الرمز "هنا تضع الكلمة" مهما كان حجم الكلمة ولكن اذا زادت عن عدد مربعات الشاشة فلن يظهر البقية ويمكنك ايضا كتابة كلمة داخل متغير ثم كتابة اسم المتغير داخل هذا الامر وهو سوف يعرض الكلمة التى داخل هذا المتغير مثلا اذا اردنا اظهار كلمة Hello فى الصف الاول العمود السابع تكون هكذا كود:
Lcd_Out(1, 7, "Hello"); ثم الكلمة بين هذا الرمز "" وهنا حرف ال H سيكون فى المربع السابع اى بداية الكلمة اما الحرف e فسيكون فى المربع الثامن وهكذا بالتتابع __________________________________________________ _____________ ثالث امر هو كود:
Lcd_Out_Cp ويمكنة اخراج حرف حرف ولكن الادق له اخراح كلمة كاملة او عدد كامل وايضا يخرج الكلمة بين هذا الرمز "هنا تضع الكلمة" ويمكنك ايضا كتابة كلمة داخل متغير ثم كتابة اسم المتغير داخل هذا الامر وهو سوف يعرض الكلمة التى داخل هذا المتغير اى انه مثل الامر السابق بالزبط اذا ما الفرق بينهم الفرق ان هذا الامر لا يخرج الكلمات او الاعداد حسب المكان الذى تريد لا بل حسب مكان اخر مربع قمت بالكتابة علية ويمكن القول حسب مكان المؤشر اى اذا كنت كتبت كلمة Go على المربع الاول فى الصف الثانى هذا يعنى ان المربع الاول تم كتابة حرف G علية ثم المربع الثانى تم كتابة الحرف O علية اذن المؤشر يقف على المربع الثانى وهو اخر ما تم الكتابة علية اذن قم بكتابة الكلمة Mohamed على الشاشة من خلال هذا الامر الان اى هكذا كود:
Lcd_Out_Cp("Mohamed");
اين سوف يبدء اى اين سوف يكون حرف ال M وهو الحرف الاول من الكلمة يكون بعد اخر مربع تم الكتابة علية او بعد المربع الذى يوجد علية المؤشر وهنا هو المربع الثالث اى الشاشة سوف تظهر الكلمات كلها هكذا GoMohamed اظن هذا مفهوم ويمكنك وضح فاصل بالمسطرة بتاعت الكيبورد قبل كلمة Mohamed داخل الرموز "Mohamed " لتظهر فاضل بين الكلمتين كما ترى الفراغ الصغير بجانب الكلمة __________________________________________________ _____________ الامر الرابع هو كود:
Lcd_Chr واذا كتبت علية اكثر من ذلك فى المرة الواحدة فلن يظهر شى ويجب وضع الحرف او الرقم داخل هذا الرمز ' هنا تضع الحرف او الرقم ' وهو الافضل فى اظهار رقم او حرف واحد فى المرة الواحدة واذا اردنا اظهار الحرف R فى الصف الاول المربع الخامس يكون هكذا كود:
Lcd_Chr(1, 5, 'R'); ثم الحرف بين هذا الرمز ' ' __________________________________________________ _____________ الامر الخامس هو كود:
Lcd_Chr_Cp واذا كتبت علية اكثر من ذلك فى المرة الواحدة فلن يظهر شى ويجب وضع الحرف او الرقم داخل هذا الرمز ' هنا تضع الحرف او الرقم ' وهو الادق لاظهار حرف او رقم فى المرة الواحدة ولكن انت لا تحدد مكان العرض بل بمكان المؤشر او اخر مربع تم الكتابه علية واظن الحتة دى فهمناها واذا اردت كتابة الحرف W على اخر مكان للمؤشر يكون هكذا كود:
Lcd_Chr_Cp('W');
وقبل كتابة الامر السادس والاخير اقولك لك تلخيص بسيط ثانى وتالت امر هما لاظهار كلمات او اعداد مرة واحدة على الشاشة الثانى يظهر بمكان تحددة انت اما الثالث فيظهر على حسب مكان المؤشر اما رابع وخامس امر فيظهر حرف حرف او رقم رقم الامر الرابع يظهر الحرف او الرقم فى مكان تحددة انت اما الخامس فيظهرة على حسب مكان المؤشر .................................................. .................................................. .......... الامر السادس هو كود:
Lcd_Cmd وانا مغرم بة هههههههههههههههه هذا الامر ما تحدثت عنة فى البداية وهو لكتابة اشكال واعطاء اوامر للشاشة بمعنى اذا اردت مسح الشاشة او تحريك المؤشر او تحرك الكلمات على الشاشة او او او او الى اخر الاوامر وهذا جميل والاجمل انه من خلالة يمكنك كتابة اشكال ورموز كما تريد وهو ما يجعلك تتحكم فى بكسل بكسل زى ما قولت فى الاول وهذه الصورة بها الاوامر التى تستخدم للشاشة  وكل امر بجانبة شرحة واذا لم يعرف احد ما يفعلة الامر يمكنك كتابتة فى مشاركة وان شاء الله هرد عليك ولكتابة امر مسح الشاشة مثلا يكتب هكذا كود:
Lcd_Cmd(_LCD_CLEAR); يكتب هكذا كود:
Lcd_Cmd(_LCD_CURSOR_OFF); بعد فهم هذا الجزء اولا الى هنا انتهى شرح الاوامر وكيفية الكتابة على شاشة LCD من النوع Character .................................................. .................................................. .... يوجد امر اخير وهو التابع للامر الاول وهو تعرف الارجل التى سوف يربط عليها ال LCD Character مع البك وهذه الاوامر ثابتة وما يتغير فيها هو الارجل التى سوف تربط بها البك بالشاشة وهى كود:
sbit LCD_RS at RB4_bit; sbit LCD_EN at RB5_bit; sbit LCD_D7 at RB3_bit; sbit LCD_D6 at RB2_bit; sbit LCD_D5 at RB1_bit; sbit LCD_D4 at RB0_bit; sbit LCD_RS_Direction at TRISB4_bit; sbit LCD_EN_Direction at TRISB5_bit; sbit LCD_D7_Direction at TRISB3_bit; sbit LCD_D6_Direction at TRISB2_bit; sbit LCD_D5_Direction at TRISB1_bit; sbit LCD_D4_Direction at TRISB0_bit; مثلا كود:
LCD_RS at RB4_bit LCD_RS سوف يربط مع الطرف RB4 اى الطرف رقم 4 فى البورت B فى الميكرو وهكذا واذا اردت مثلا تغير مكان تركيب الاطراف فغير فى الجزء الخاص بالبورت مثلا مكان RB4 يكون RA4 وهكذا وهذه الاوامر يجب كتابتها فى بداية الكود اى قبل ال كود:
void main() كود:
void main() ............................................انتهى. .................................................. ...... هذا رابط كود للكتابة واظهار كلمات على شاشة من نفس النوع 16*2 مع المحاكاة وكل شىء وهو فقط مجرد مثال وكل امر سوف تجد بجانبة رقم وهو للدالاله على ترتيبة فى الشرح http://www.4shared.com/rar/hi1rSnBc/LCD_Character.html وان شاء الله هيكون فى اكواد تانية توضح اكثر واكثر ولكن نفهم الاساس الاول _ __________________________________________________ ____________ اما عن التوصيل فى الحقيقة فهو كما فى المحاكاة وايضا هذه صورة من الداتا شيت لاحدى الشاشات تبين كل رجل وما فائدتها  الرجل رقم 1 فهى للارضى الرجل رقم 2 فهى للموجب الرجل رقم 3 فهى لتحديد مستوى التباين للشاشة وصلة لل موجب على طول الرجل رقم 4 فهى لتحديد سجلات داخل الشاشة الرجل رقم 5 فهى لاختيار هل تسكتب على الشاشة ام ستقراء منها الرجل رقم 6 فهى طرف تفعيل البيانات الرجل رقم 7 الى الرجل رقم 14 فهم اطراف الداتا التى سوف تتناقل بين البك والشاشة الرجل رقم 15 فهى طرف تشغيل الاضاءة الخلفية الطرف الموجب الرجل رقم 16 فهى طرف تشغيل الاضاءة الخلفية الطرف السالب __________________________________________________ _____________ ومن فهم هذا الشرح وينظر بعد ذلك الى اى كود LCD Character سوف يفهم جيدا ان شاء الله ويعلم كل امر لماذا وضع وهذا الشرح من اجتهادى الخاص اذا كان هناك خطا ارجوا توضيحة واذا احتاج احد لشىء انا تحت امرة ان شاء الله والسلام عليكم ورحمه الله وبركاته |
