دارة أوتوماتيك شاحن

[فكروعلم]

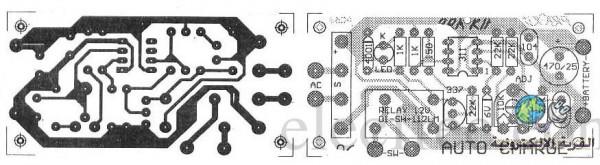

دارة أوتوماتيك شاحن بطارية 12 فولت





منقول

[مدحتكو]

بارك الله فيك دائرة ممتازة ايضا

وميزتها انها تفصل الشحن عند اكتمالة بواسطة الريلاي

بس LM311 غير متوفر لدي

خليها بعد ما نفذ الدائرة الأولي

[emad1]

الظاهر الاخ مدحتكو متفرغ كليا ً .

[مدحتكو]

المشاركة الأصلية كتبت بواسطة emad1

الظاهر الاخ مدحتكو متفرغ كليا ً .

أخ عماد

احاول الوصول لأفضل دائرة شحن بطارية تفصل اتوماتيكيا وتكون بسيطة وعملية ، لذا أجرب كثيرا حتي أصل للأفضل


كل عام وأنت بخير

[lord82]

ماشاء الله دائره ممتازه
بس هل ينفع استبدال المكبر (مقارن الجهد) بـ 741
والرجل رقم 8 في الرسم للمكبر (مقارن الجهد) تقصد بيها الرجل رقم 7 ولا انا غلطان

وهل يمكن استبدال BC337 بـ c945 مع الاخذ في الحسبان تغيير اماكن الارجل لتتوافق مع الرسم او تعديل رسمة الجزء الخاص بالترنزستور ليتوافق مع ارجل الـ945

يعني ارجل الـ 337 COLLECTOR - BASE - EMITTER
وارجل الـ 945 هي EMITTER - BASE - COLLECTOR

[خضران]

حبيت اوضح لك اخي الكريم التوزيع الصحيح لاطراف ال 945,

[lord82]

معلش غلطت بالارجل طيب
يعني يمكن اني استعين ب 945 مع تعديل اماكن الارجل؟
وشكرا جزيلا للاهتمام والرد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة lord82

ماشاء الله دائره ممتازه
بس هل ينفع استبدال المكبر (مقارن الجهد) بـ 741
والرجل رقم 8 في الرسم للمكبر (مقارن الجهد) تقصد بيها الرجل رقم 7 ولا انا غلطان

وهل يمكن استبدال BC337 بـ c945 مع الاخذ في الحسبان تغيير اماكن الارجل لتتوافق مع الرسم او تعديل رسمة الجزء الخاص بالترنزستور ليتوافق مع ارجل الـ945

يعني ارجل الـ 337 COLLECTOR - BASE - EMITTER
وارجل الـ 945 هي EMITTER - BASE - COLLECTOR

بالنسة للمتكاملة LM311 تختلف كل الأختلاف عن المتكاملة 741 بترتيب الأرجل والأولى هي ذات مخرج مجمع مفتوح وبالنسبة للترانزستور C945 تياره ضعيف 0.1 أمبير بينما BC337 تياره 0.8 أمبير
