دائرة مايكرفون لاسلكي FM

[emad1]

السلام عليكم

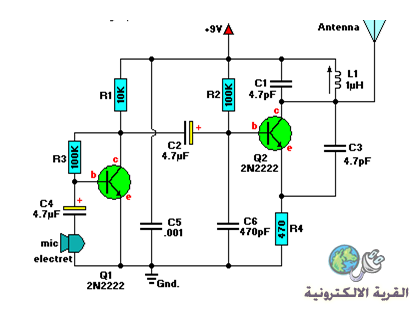

العناصر المكونة :

R1 = 10K
R2,R3 =100K
R4 = 470 ohm
C1,C3 = 4.7pF (4p7), ceramic
C2,C4 = 4.7uF-16V, electrolytic
C5 = 0.001uF (1nF), ceramic
C6 = 470pF, ceramic
Q1,Q2 = 2N2222, NPN transistor
L1 = 1uH, variable inductor

ملاحظات :
يعمل Q1كمكبر أولي لإشارة الميكروفون الالكتروني عن طريق C4
يعمل Q2 كمذبذب يعطي إشارة متناوبة على خرجه وتعدل هذه الإشارة بواسطة الإشارة القادمة من مجمع Q1 عن طريق مكثف الربط C2
L1,C1 يدعيان دارة الرنين وهما يحددان مقدار تردد خرج المذبذب ويجب أن يعملا بتردد 88MHz من أجل استقبال الراديو في الوضع AM/FM
إن الملف L1 يجب أن يكون 1uH و ذو قلب متغير وذلك لنتمكن من تعيير التردد ، ويمكن أن يكون الهوائي قطعة بطول (12cm) من أي سلك من أي نوع.

[فكروعلم]

تسلم أيديك أخ عماد

[م.وليد الفرا]

اخ عماد
المايك فيه مشكلة من حيث النوع او تعديل الدارة،،، عليك توضيحها للاخوة
تحياتي

[فكروعلم]

المكرفون ذو ملف متحرك وليس سعوي

[مدحتكو]

مشكور أخ عماد

ياليت تقولنا هل نفذت تلك الدائرة؟

[emad1]

نفذت اكثر من دائرة ولكن هذة بعد ولكن اوعدك قريبا ان شاء الله الان نفذت طباعة مرسلة 1 كيلو متر وباقي تركيب القطع عليها .

[emad1]

المشاركة الأصلية كتبت بواسطة فكروعلم

المكرفون ذو ملف متحرك وليس سعوي

ماذا تقصد بالملف المتحرك هل هو سماعة او مايكرفون مثل مايكرفونات الهواتف القديمة ذات الحبيبات .؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

ماذا تقصد بالملف المتحرك هل هو سماعة او مايكرفون مثل مايكرفونات الهواتف القديمة ذات الحبيبات .؟

أخ عماد المكرفونات المشهورة التي توضع أمام المذيع وهناك الكثير منها متوفر بالأسواق وأساسها ملف بداخله مغناطيس يتحرك الملف بإهتزازات الصوت فيولد تيار كهربائي تردده حسب الصوت وهو يشابهه السبيكر في عمله ولكن بشكل عكسي
