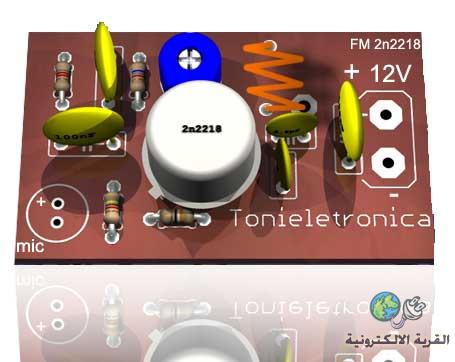

دائرة أرسال اف ام مداها 1 كيلو متر

[emad1]

السلام عليكم

دائرة أرسال اف ام مدى 1 كيلو متر بسيطة وسهلة التنفيذ .

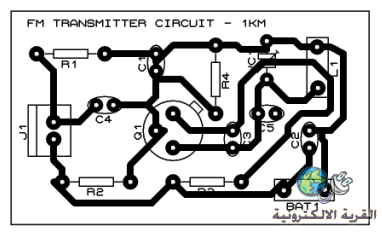

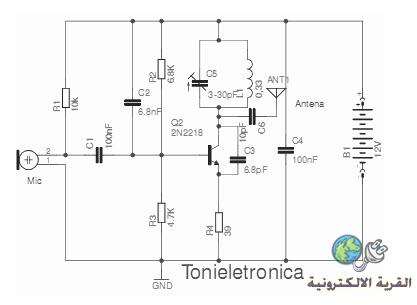

وهذا مخطط رسمته على برنامج بروتس

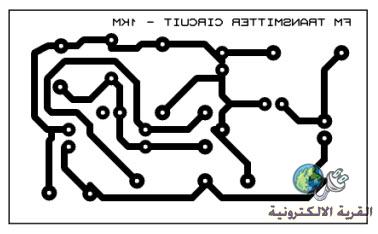

وهذا مخطط بالمقلوب جاهز للطباعة pcb

وهذة عناصر الدائرة

esistors 5% 1/4 w:
R1 = 3 a 10k (black, black, orange, gold)
R2 = 6,8k (Blue, Gray, red, gold).
R3=4,7k (yellow, violet, red, gold. )
R4 = 39 (Orange, White, black, gold.

Ceramic Capacitors
C1=4,7 nF (472 or 4n7 or 4700)
C2=2,2 nF (2200 or 2n2 or 222)
C3 = 4.7pF (4p7 or 4.7)
C4 = 100 nF (100n, or 0.1 or 104)
C5 = TRIMMER CV 3-30 PF.

Transistor:
T1 = 2n2218 or equivalent.

Several:
L1 = see the text
B1 = Battery of 9 volts alkaline.
Mic1 = electret microphone.
Several = printed circuit board, antenna, box, etc.

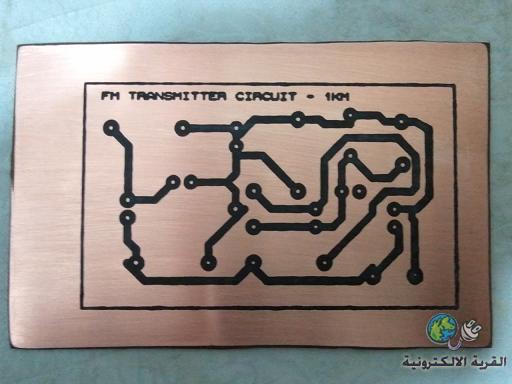

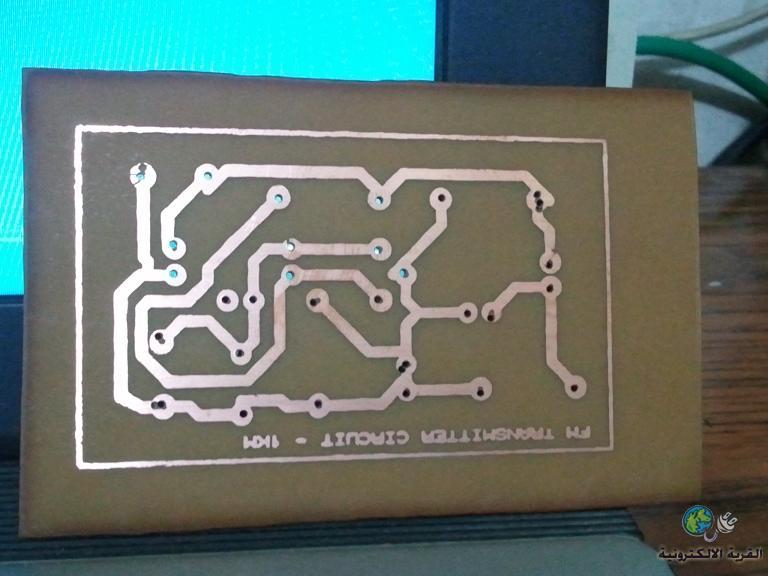

Board fm transmitter side of the copper Scale 3:1

[فكروعلم]

أخ عماد الدارة مكررة

[مدحتكو]

تمام يا أخ عماد

وفيت وعرضت الدائرة كما قلت من قبل

أكيد نفذتها وتعمل معك جيدا

لأني طبعتها وسأشرع في تنفيذها

ولو في اي مشكلة هاسألك

كن مستعد

هههه


يعطيك العافية

[emad1]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخ عماد الدارة مكررة

اخي فكر وعلم
انا ادري انها مكررة ولكن ........... ليست بهذا الترتيب وكاملة الاوصاف كما قلت من قبل ؟

[emad1]

المشاركة الأصلية كتبت بواسطة مدحتكو

تمام يا أخ عماد

وفيت وعرضت الدائرة كما قلت من قبل

أكيد نفذتها وتعمل معك جيدا

لأني طبعتها وسأشرع في تنفيذها

ولو في اي مشكلة هاسألك
كن مستعد
هههه
يعطيك العافية

والله يااخي مدحتكو انا ايضا طبعت المرسلة واحتاج الى فرصة لكي انفذها مع العلم مواد الدائرة في جيبي فقط ينقصني فقط الملف وانا على ثقة باأن الدائرة تعمل جيدا ؟ انتظر منك ان تنفذها وتخبرني لكي أشرع في تنفيذها فور العثور على الملف .بالتوفيق .

[emad1]

[مدحتكو]

أخ عماد كيف حالك

كويس انك ارسلت لي الموقع علشان نشوف الترجمة

Transmitter coil is 5 turns of enameled 22 AWG wire, with diameter of 1 cm without nucleus.

يعني 5 لفات من سلك AWG ويعني اختصار American Wire Gauge أي معيار السلك الأمريكي وبالرجوع للجدول علي ذلك الموقع

http://www.powerstream.com/Wire_Size.htm

ستجد أن قياس 22 تقابل سلك بقطر 0.64516 ملم يعني ازيد من السلك النصف مللي بشوية


يعني الخلاصة اي محول قديم عندك ممكن تأخذ السلك السميك اللي فيه بحدود نصف مللي تقريبا وتلفة 5 لفات علي قلم من الأقلام بحيث يكون قطر اللف 1 سم بدون قلب من الحديد او اي شئ ووصلة وان شاء الله تعمل معك الدائرة تمام

وابقي قولي عملت ايه؟

[emad1]

السلام عليكم

اخي مدحتكو اشكرك جزيل الشكر لتعاونك الكبير ولكن لم افهم قصدك في هذة الجملة
( علي قلم من الأقلام بحيث يكون قطر اللف 1 سم) قصدك قطر القلم يعني سمك القلم أم طول اللفة الملفوفة على القلم واشكرك على الموقع لاان كنت بدور عليه لااستخراج قيم الملفات .
ملاحظة \ بماذا تقيس سمك الملف هل بااداة تسمى فيرنيه .؟
