[مصطفى جمعه]

بسم الله الرحمن الرحيم

انا مبتدئ فى مجال المايكرو وكنت محتاج انفذ مشروع صغير على الطبيعه

يعنى مش عن طريق برنامج البروتسى
وفكرت ابدا بمشروع عباره عن ليد يضئ ويطفئ كل ثانيه باستمرار

وبدات فى احضار المكونات وكانت كالاتى

جهاز مبرمجه نوعه jdm program
صوره للجهاز


ثم احضرت ليدات
و مقاومات 430
مقاومات 10
وبورده اختبارات

واحضرت دائره بتاخد 12 فولت وتخرج 5 فولت وده صوره ليها

واحضرت ايضا كريستاله 4 ميجا
واحضرت pic 16f84a

ثم بدات فى تنفيذ المشروع

اولا قمت بعمل البرنامج وكان كالاتى

فتحت برنامج المايكرو ثم بدات فى الاعدات مثل فى الصوره



ثم كتب البرنامج كالاتى

void main() { TRISB=0; LOOP: PORTB=0XFF; delay_ms(1000); PORTB=0; delay_ms(1000); goto LOOP; }

وده صوره للتاكيد ان البرنامج مظبوط



والان حان الوقت للتنفيذ عملى

تم تركيب البيك فى جهاز المبرمجه وكانت النقطه جهه العمود

ثم فتحت برنامج
pic gm program

وعند فتح البرنامج كان كالشكل التالى


بدات فى الاعدادات

وكانت كالاتى



ثم بدات فى حرق البرنامج على البيك كالاتى



ده صوره بتاكد انه تم حرق البرنامج

وبالتاكيد لحرق البرنامج ضغط على الكلمه ده



والان جاه الوقت للتنفيذ العملى

وكانت توصيلاتى كالاتى

اعزرونى النور بيقطع كتير انا هضع الصور فى الرد حتى لو النور قطع يكون نص الموضوع عملته

[مصطفى جمعه]

نكمل موضوعنا وهذه هى توصيلاتى ارجو ان تكوت واضحه



وده صوره تانيه



وسوف اشرح توصيلاتى ايضا حتى اذا لم توضح الصوره

الرجل رقم
16
15
تم توصيل كريستاله 4 ميجا

الرجل رقم 14 تم توصيل ال 5 فولت

الرجل رقم 5 تم توصيل سالب ال 5 فولت

الرجل رقم 9
تم توصيل مقاومه 430 ثم ليد

الراجل رقم 10
تم توصيل مقاومه 430 ثم ليد

وفى الاخر البرنامج لم ينفذ اى شيئ اريد ان اعرف ما هو الخطا

[haysem]

وصل الطرف 4 ب 5 فولت

[مصطفى جمعه]

اوك جارى توصيل الطرف 4 ب 5 فولت حالا ولكن هل اوصلها عن طريق مقاومه 10
ولا اوصلها عن طريق سلك عادى ؟؟؟

[مصطفى جمعه]

تم توصيل الرجل رقم 4 ب 5 فولت واللى حصل ان الليدات اصبحت مضيئه فقط

بمعنى انها مش بتنور وتطفئ

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة مصطفى جمعه تم توصيل الرجل رقم 4 ب 5 فولت واللى حصل ان الليدات اصبحت مضيئه فقط بمعنى انها مش بتنور وتطفئ

لازال لديك خطأ آخر ..

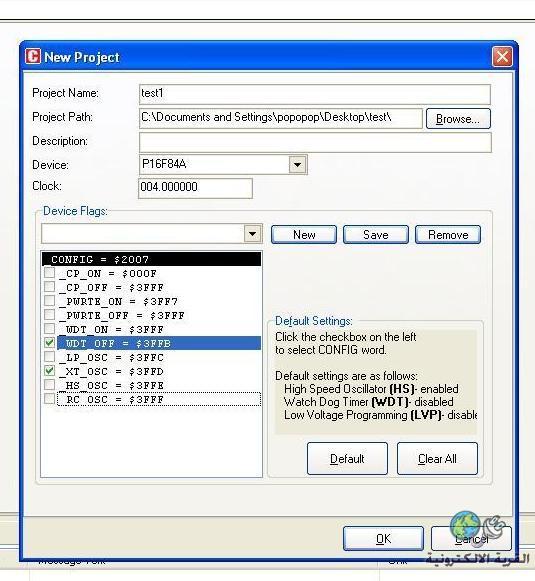

في الاعدادات ضروري تلغي الخيار RC_Os وتفعل الخيار Xt_Os (او HS _Os) لأنك تشتغل بكريستالة وليس بمذبذب مقاموة + مكثف..

[مصطفى جمعه]

لازال لديك خطأ آخر .. في الاعدادات تلغي الخيارضروري RC_Os وتفعل الخيار Xt_Oss (او HS _Os) لأنك تشتغل بكريستالة وليس بمذبذب مقاموة + مكثف.. http://upload.qariya.info/images/...83284fcd6a.jpg Read more: http://www.qariya.com/vb/showthread....#ixzz23peGV0Ua

تم ولكن نفس المشكله الليد يضئ فقط ولا يريد تنفيذ البرنامج

ملحوظه
عند وضع البرنامج الاسكور اللى بيحمل كان بيحمل ربع الاسكور فقط
ولكن كان يكرر العمليه اكثر من مره مع اختلاف كلمه صغيره فوق الاسكور

هل يمكن ان يكون الخطا هنا ؟؟؟

[Tico]

اخي مصطفى لا افهم ماذا تقصد ب"الاسكور" ..
إذا ممكن ترفع ملف المشروع بالميكروسي كاملا .
