أجمل دارة تحكم بمنسوب خزان الماء

[فكروعلم]

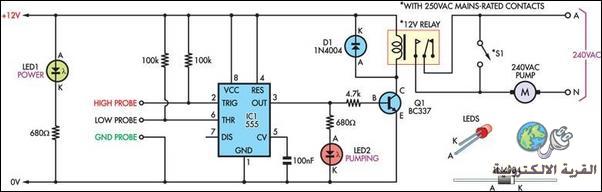

أقدم لكم اليوم أجمل دارة للتحكم الأوتوماتيكي بمستوى وعاء الماء الذي يخرج من المكيف وهي تستخدم أم العجائب IC555 المشهورة وأظن أنها لا تحتاج إلى شرح وأي تساؤل أنا جاهز

[emad1]

السلام عليكم
كل عام وحضرتك بخير
ماذا تقصد بهذة الجملة

(للتحكم الأوتوماتيكي بمستوى وعاء الماء الذي يخرج من المكيف) المكيف ام الخزان
وهل هي عندما يصل الماء لمستوى منخفض يعمل
ماطور الماء وعندما يمتلىء ينطفىء

[فكروعلم]

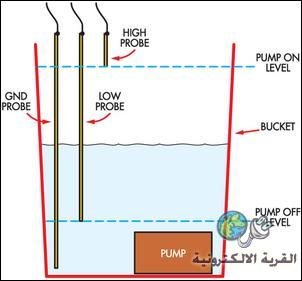

أخ عماد المكيف له أنبوب يخرج منه الماء الناتج عن تكثيف البخار نضعه في وعاء وعندما يمتلىء تقوم بتغريغه كما يمكن للدارة أن تركب على مضخة تسحب من بئر أو خزان لمراقبة مستوى الماء لكي لا يعمل المحرك عند عدم وجود ماء كما يمكنها مراقبة مستوى امتلاء الخزان وعند ذلك يجب عكس توصيلات الريلية
وبالنسبة لعنوان الموضوع قمت بتغييرة ولم يتغير

[emad1]

ممكن اتعدل على المخطط لكي يعمل مع خزان الماء عند التفريغ وعند الامتلاء وهل هذة الفكرة مجربة لكي نباشر بتنفيذها.. وهل تصلح لكي تكون فكرة امتلاء خزان الماء مع طول سلك الحساسات الصاعد لسطح البيت يعني لايوثر طول السلك مع عمل الدائرة ..

[khalloq]

مهندس عماد
يجب تركيب الدائرة بالقرب من الخزان
هناك ملاحظة الدائرة ستتاثر بنسبة ملوحة الماء بالخزان

[فكروعلم]

أخ عماد الدارة لم أجربها ولكي تعمل لمراقبة امتلاء الخزان يجب تبديل أطراف الريلية أي بدل من أن نستعمل طرف العمل نستعمل طرف الراحة

[محمد القادري]

تقبل الله طاعاتكم وكل عام وانتم بخير

ما هي افضل طريقة لتوصيل الاسلاك ووضعها داخل الخزان

بارك الله فيكم
