دارة حماية من ارتفاع الجهد للدارات الألكترونية

[فكروعلم]

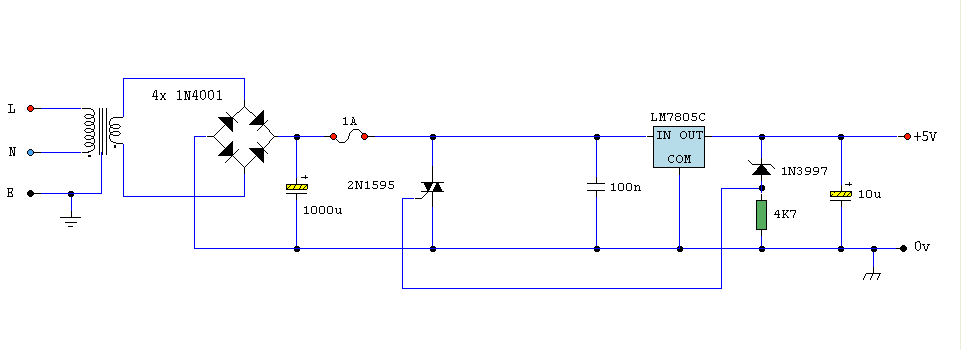

تقوم هذه الدارة بحماية الدارات الالكترونية التي تتغذى عن طريق منظمات الجهد لفإذا حدث قصر بمنظم الجهد سيرتفع الجهد وتعطب الدارة فهذه الدارة تقوم بالحماية عندما يرتفع جهد التغذية ينهار الزينر ويمرر جهد قدح للترياك الذي يوصل ويحدث قصر أمام الفيوز الفيوز فينصهر وينقطع التيار أن قيمة الزينر يجب أن تكون بحدود جهد الأمان أي أعلى من قيمة منظم الجهد بحوالي نصف فولت

[olmacall]

المشاركة الأصلية كتبت بواسطة فكروعلم

تقوم هذه الدارة بحماية الدارات الالكترونية التي تتغذى عن طريق منظمات الجهد لفإذا حدث قصر بمنظم الجهد سيرتفع الجهد وتعطب الدارة فهذه الدارة تقوم بالحماية عندما يرتفع جهد التغذية ينهار الزينر ويمرر جهد قدح للترياك الذي يوصل ويحدث قصر أمام الفيوز الفيوز فينصهر وينقطع التيار أن قيمة الزينر يجب أن تكون بحدود جهد الأمان أي أعلى من قيمة منظم الجهد بحوالي نصف فولت

الشكر الجزيل ـاخي فكر وعلم ، دارة بسيطة ورائعة .

[TIME0]

جميله جدا ولكن ليس في التطبيقات الحساسة
يعني سرعة الاستجابه لن تكون عاليه بالفصل
بل ستكون بها تاخير وهذا التاخير ( البسيط) قد يضر في بعض التطبيقات وليس الكل

ولكن الفكره عجبتني فعلا

طيب اخي لماذا ترياك ممكن نستخدم ترانزيستور واي ترانزيستور اذا جاء فولت على القاعده جهد موجب سيفتح ( مارايك )

وعندي سؤال لماذا وضعت مقاومة تحت الزنر 4.7 k

---------------------------------------------------------------------

وايضا عندي طلب رجاء اخي لو عندك دائرة او نتعاون عليها بحيث نعمل دائرة الكترونية تفصل اذا حدث قصر بين الدخل والخرج
لاني ابحث عنها منذ وقت طويل
واتمنى لو كانت استجابها عاليه
اظن الموضوع كله يعتمد على الترانزيستورت
ياريت دون استخدام الريلي

----------------------------------------
سؤال اخير
هل يوجد قطعة الكترونية
بعكس الترانزيستور
بحيث تفصل ولا توصل اذا جاء اليها فولت على القاعده !؟!؟
يعني الباعث والمشع بحاله غلق اذا كان هناك جهد على القاعده
او هل من الممكن توظيف الترانزيستور على ذلك

آسف للإطاله
ولكن اريد هذه الدائرة للضروره

[فكروعلم]

أخي لاتخف فهي عالية الحساسية وأنت خائف من زمن أنصهار الفيوز أخي خلال فترة الأنصهار سيكون الجهد بحدود 0 فولت ولا تتعب نفسك فالدارة تفي بالغرض ولا أرى داعي للأجابة على الأسئلة الباقية فالدارة موثوقة

[TIME0]

اخي شكرا لك

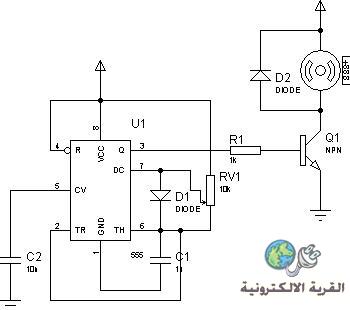

اريد تطبيق نفس الفكره ولكن على دائرة تحكم في سرعة موتور بحيث اذا احترق الترانزيستور يتلف الفيوز







هنا في هذه الدائرة اذا حصل قصر للترانزيستور سيعمل الموتور باقصى سرعته
والمشكله اذا كان الموتور يعمل على 220 فولت دي سي

لاني عندي دائرة تحكم في سرعة موتور 220 دي سي واخشى ان يتلف الاترانزيستور
فاريد فكره كي يتلف الفيوز اذا حصل قصر للترانزيستور

وشكرا
اتمنى الرد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة TIME0

اخي شكرا لك

اريد تطبيق نفس الفكره ولكن على دائرة تحكم في سرعة موتور بحيث اذا احترق الترانزيستور يتلف الفيوز







هنا في هذه الدائرة اذا حصل قصر للترانزيستور سيعمل الموتور باقصى سرعته
والمشكله اذا كان الموتور يعمل على 220 فولت دي سي

لاني عندي دائرة تحكم في سرعة موتور 220 دي سي واخشى ان يتلف الاترانزيستور
فاريد فكره كي يتلف الفيوز اذا حصل قصر للترانزيستور

وشكرا
اتمنى الرد

ألا ممكن أن أن تصل إلى أقصى سرعة من خلال المقاومة المتغيرة ويفصل الفيوز بهذه الحالة أنصحك بعمل دارة إذا انقطعت النبضات وكان الجهد مستمر يفصل الفيوز

[TIME0]

هل من دائرة او شيء

[محمددش]

الله ينور عليك
