استخدام المؤقت 555 لصنع الة بيانو

[rokoz77]

بيانو 555
[IMG]file:///F:/*Electronics/%D8%B9%D8%A7%D9%85/electronics/images/circuits/555_organ.gif[/IMG]

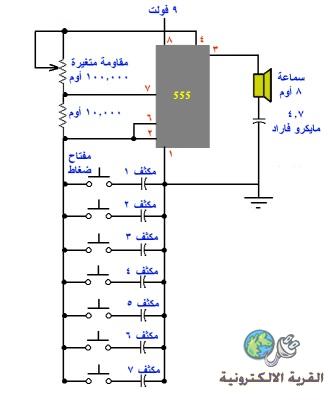

هذه الدائرة توضح كيفية استخدام المؤقت 555 لإصدار نغمات متعددة. هذا الجدول يبين ذبذبة النغمات عند استخدام سعات المكثف التالية:

هرتز=سعة بالمايكروفاراد
52=0.22
78=0.15
111=0.1
170=0.068
230=0.047
348=0.033
490=0.022
718=0.015
1173=0.01

[rokoz77]

اعتذر سأحمل الصورة مجددا

[rokoz77]

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

مشكور عالدارة الحلوة وأهلاً وسهلاُ بك وببدايتك الجميلة

[rokoz77]

منكم نستفيد اخي فكر وعلم

[فكروعلم]

أنا شايف الدارة بتتكلم عربي

[محمددش]

[rokoz77]

المشاركة الأصلية كتبت بواسطة محمددش

شكرا اخ محمد اعذرني على التأخير
