السلام عليكم ورحمة الله وبركاته
انا كنت عايز استفسر منكم عن طريقة التوصيل بين البيك والجهاز الكهربي
انا عرفت اني هحتاج ريلاي هل محتاج حاجة تانية ؟
طيب ايه هو ارقام الحاجات اللي هحتاجها علشان لو حبيت انزل اشتريها
وازاي اوصل الدايرة ؟ بطريقة سليمة علشان البيك ميحصلش فيه مشاكل
انا عملت دايرة فيها ريلاي واحد فقط بيشتغل ويقفل
هي شغالة علي ال
Simulation
بس محتاج اتأكد منكم اكتر هل هي كدة سليمة ؟ يعني تتطبق زي ما هي علي هارد وير من غير مشاكل؟

سؤال اخير هو ايه الفرق بين ال
optocoupler وال relay
?
ولا هم الاتنين زي بعض يعني ممكن استغني عن الريلاي واستخدم اوبتوكوبلر؟
دي فايل السيميولاشن علشان تأكدوا عليا ان كان التوصيل صح ولا غلط

http://www.4shared.com/zip/YJ5fG-co/Using_Relays.html


اتمني التأكيد منكم لان توصيل البيك بجهاز 220 فولت دي تستحق القلق بعض الشيئ
وشكراً مقدماً

[alolo23]

يمكنك عمل حماية جيدة أحسن من الموجودة عندك للميكرو ودالك بأستعمال opto-isolator كما دكرت والفرق بينهما أن الأول opto-isolator او كما يدعى العازل الكهروضوئي يتكون من من قسمين معزولين عن بعضهما في شريحة مدمجة الجزء الأول هو مرسل ضوئي والثاني مستقبل تتحكم في تنشيط أو تعطيل جزء المراد التحكم فيه في الدارة
أما الرولي فهو قاطعة ألكترونية يتم التحكم فيها بواسطة ملف بحيث أدا تم تنشيط الملف ينتج منه مجال كهرومغناطيسي يقوم بتحريك القاطعة الداخلية للرولي سوى كان بالغلق أو الفتح
وبالنسبة العازل الكهروضوئي opto-isolator فهو مناسب جدا لدارتك بحيث أدا حصل مشكل في دائرة الرولي فلن يلحق الضرر الى دائرة الميكرو لأنه منقسم ألى قسمين منفصلين كما قلنا لاحظ الصورة التالية

http://www.google.com/url?source=img...xr-NCH7f1W_bSw

وراجع التعريف دى للـ opto-isolator
http://ar.wikipedia.org/wiki/%D8%B9%...88%D8%A6%D9%8A

دي فايل السيميولاشن يالي أنت رفقتها تم أضافة opto-isolator جربها
وأعتقد أنها مفيدة جدا
وأن شاء الله تكون الفكرة وصلت والدائرة واضحة وسليمة

http://www.4shared.com/rar/5wPUxl8B/Using_Relays.html

[ناصراحمد2]

هو فعلا الريلاى عملى فى الدوائر البسيطة التى لا تحتاج الى سرعة فى الاداء
لانة عملة يعتبر كهروميكانيكى ولا يستجيب للسرعات العالية واحيانا ممكن يعلق .
ولذلك ننصح بالحل السابق فى الرد السابق للاخ alolo23




بالتوفيق ان شاء الله

[MAAASD]

يعني الحل المضمون اني استخدم
relay مع optocoupler
الاتنين مع بعض تمام كدة ؟
وهو ينفع استخدم optocoupler
لوحده معتمد ان ال transistor اللي فيه بيشتغل علي انه
switch وبالتالي هيحل محل الريلاي ؟؟؟
وسؤال تاني ايه هي ارقام الحاجات دي علشان لو هنزل اشتريها ؟
طبعاً شكرا لردودكم ده اولاً

[MAAASD]

??????????

[ناصراحمد2]

كما ذكرت لك من قبل عيوب الريلاى

وهنا ننصح باستخدام البديل الافضل والاسرع
لانة ببساطة هو ترانسستور ولكن من نوع خاص
وهو قطعة تسمى الترياك TRIAC


شرح تفصيلى عنها


http://eeecb.com/vb/showthread.php?t=50

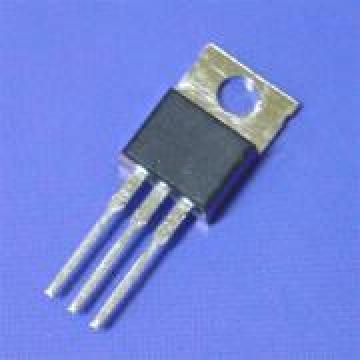

صورة له .

[المغترب63]

اقتباس المشاركة الأصلية كتبت بواسطة MAAASD يعني الحل المضمون اني استخدم relay مع optocoupler الاتنين مع بعض تمام كدة ؟ وهو ينفع استخدم optocoupler لوحده معتمد ان ال transistor اللي فيه بيشتغل علي انه switch وبالتالي هيحل محل الريلاي ؟؟؟ وسؤال تاني ايه هي ارقام الحاجات دي علشان لو هنزل اشتريها ؟ طبعاً شكرا لردودكم ده اولاً

لا لاتستطيع  إستعمال الoptocouple   لوحده بدل الري لي لأن أقصى تيار يتحمله هو 25ملي أمبير أي مثل البي ك وهو يسمى جهة اليكيترونيات الجهد الواطئ (5 فولت م ثلاً) . بينما إذا أردت أن تستخدم 220 فولت يسمى هذا  الجزء بأليكيترونيات القدرة .
 حيث يمكنك إستخدام ريلي يكون ملفه يُشَغَّل عن طريق  ترانسستر صغير يتحمل فولتية و تيار الملف .
ونقطتي تلامس الرلي (البلاتين), تتحمل التيار المطلو ب إستخدامه للجهاز الذي يعمل على 220 فولت .
مع ملاحظة إنه يجب ربط دايود بين نقطتي ملف الريلي ل حماية الترانسيستر من الفولتية المرتدّة المعكوسة ال متولدة في ملف الريلي .
