مساعدة في دائرة تحويل جهد 12 فولت الى 4 فولت

[kh204]

عندي يا اخوان بطارية 12 فولت و 7 امبير
احتاج ان يكون الخرج منها 4 فولت و 4 امبير
ممكن حدا يساعدني بالدائرة هادي كيف ممكن اقلل من نسبة الفولت والامبير للحد المطلوب

[Tico]

بسيطة ان شاء الله ..
لكن هناك ملاحظة : تخفيض الجهد من 12 فولت الى 4 فولت مفهوم لكن تخفيض الامبير الى 4 امبير لماذا ؟ لأي استخدام يعني؟
الدوائر تأخذ فقط ماتحتاجه من امبير ولا تتعداه .
طبعا توجد دوائر للتحكم في الامبير لكنها معقدة وقد لا تكون بحاجة إليها .

[kh204]

المشاركة الأصلية كتبت بواسطة Tico

بسيطة ان شاء الله ..
لكن هناك ملاحظة : تخفيض الجهد من 12 فولت الى 4 فولت مفهوم لكن تخفيض الامبير الى 4 امبير لماذا ؟ لأي استخدام يعني؟
الدوائر تأخذ فقط ماتحتاجه من امبير ولا تتعداه .
طبعا توجد دوائر للتحكم في الامبير لكنها معقدة وقد لا تكون بحاجة إليها .

اها كلامك صحيح طيب ممكن تعطيني دائرة اقلل من الفولت
انا بدي اشغل علي البطارية مصابيح فلوروسنت ونحرقت معي لانو كان الجهد عالي عليها

[Tico]

على حد علمي هذا النوع من المصابيح يعمل بتيار متردد او بتيار مستمر لكن مع دائرة انفرتر .. المهم ..
LM338 منظم يفي بالغرض هذه دائرة سهلة وجيدة مأخوذة من الاصل وهو داتا شيت الشركة مع بعض التعديلات البسيطة ويمكن ضبط الجهد الخارج على 4 فولت بواسطة بواسطة المقاومة المتغيرة 5 كيلو ..:

دائرة تعمل مع بطارية 12 فولت لذلك فلا تحتاج لمكثفات سعتها كبيرة (كما هو مطلوب مع جهد الشبكة المنزلية).
ملحوظة هامة :
يوجد نوعان من LM338 كما ستجد في الداتا شيت .. اي منهما صالح لا فرق بالنسبة لك ..لكن :
ضروري جدا تركب المنظم على مبرد حراري من الالمنيوم .المصدر:
http://www.datasheetcatalog.org/data...r/DS009060.PDF

[kh204]

المشاركة الأصلية كتبت بواسطة Tico

على حد علمي هذا النوع من المصابيح يعمل بتيار متردد او بتيار مستمر لكن مع دائرة انفرتر .. المهم ..
LM338 منظم يفي بالغرض هذه دائرة سهلة وجيدة مأخوذة من الاصل وهو داتا شيت الشركة مع بعض التعديلات البسيطة ويمكن ضبط الجهد الخارج على 4 فولت بواسطة بواسطة المقاومة المتغيرة 5 كيلو ..:

دائرة تعمل مع بطارية 12 فولت لذلك فلا تحتاج لمكثفات سعتها كبيرة (كما هو مطلوب مع جهد الشبكة المنزلية).
ملحوظة هامة :
يوجد نوعان من LM338 كما ستجد في الداتا شيت .. اي منهما صالح لا فرق بالنسبة لك ..لكن :
ضروري جدا تركب المنظم على مبرد حراري من الالمنيوم .المصدر:
http://www.datasheetcatalog.org/data...r/DS009060.PDF

بارك الله فيك يا اخي الكريم
لو قمت بتعديل بسيط هل يمكن ان تعطيني الامبير المطلوب
لو ركبت ترانزستور 3050 يعمل كممر للتاير علي الريجوليتر ووضعت رجل البيز علي الخرج من الريجوليتر والدخل علي كولتر والخرج من ترانزستور اميتر
هل سوف يخرج الامبير الكافي وبارك الله فيك

[Tico]

لن تحتاج الى اي ترانزيستور إضافي لان LM338 قوي وأقوى وأفضل من 3050.
أخي تلك الدائرة قادرة على إخراج 4 فولت و4 امبير .
لكن لو تحب دائرة ب 3055 ممكن تجدها في مواضيع ومشاركات الاخ الكريم فكروعلم في هذا المنتدى.

[kh204]

المشاركة الأصلية كتبت بواسطة Tico

لن تحتاج الى اي ترانزيستور إضافي لان LM338 قوي وأقوى وأفضل من 3050.
أخي تلك الدائرة قادرة على إخراج 4 فولت و4 امبير .
لكن لو تحب دائرة ب 3055 ممكن تجدها في مواضيع ومشاركات الاخ الكريم فكروعلم في هذا المنتدى.

بارك الله فيك يااخي فعلا كلامك صحيح هادي الدائرة lm338 تخرج بالزبط 5 امبير وقوية وروحت اشتريها قالي تقريبا عشرين جنيه

[Tico]

المشاركة الأصلية كتبت بواسطة kh204

بارك الله فيك يااخي فعلا كلامك صحيح هادي الدائرة lm338 تخرج بالزبط 5 امبير وقوية وروحت اشتريها قالي تقريبا عشرين جنيه

أهلا بك اخي ..
بالتأكيد 338 قوي ويخرج حتى 5 امبير ويؤدي المهمة المطلوبة ..لكن إذا كان الثمن لا يناسب الدائرة المطلوبة ممكن نفكر في دائرة بترانزيستورات .
هنا كان تقريبا نفس الطلب 12 فولت الى 9 فولت ..
الاخ فكر وعلم مشكورا قدم للاخ السائل حلا بسيط وعملي:
http://www.qariya.com/vb/showthread.php?t=113400
ممكن نعدل شوية في الدائرة فيصير الخرج 4 فولت :

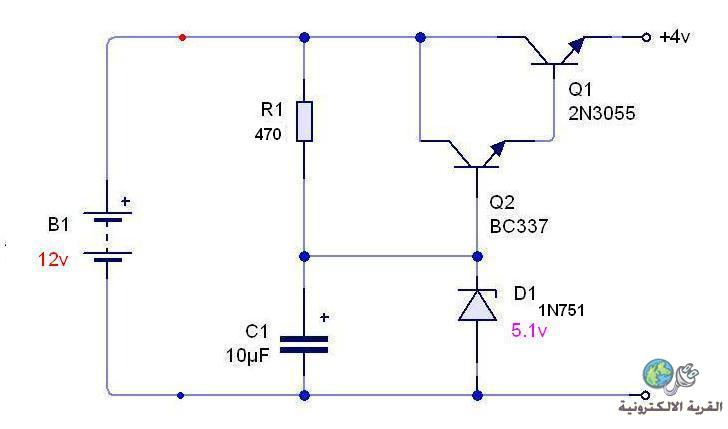

فإذا كان متوفر لديك 2N3055 و زينير 5.1 فولت وباقي العناصر ممكن تجرب الدائرة التالية:

وإذا حبيت تستخدم LM338 رجاء تخبرني حتى أتابع معك ان شاء الله حسب اختيارك والله المستعان.
