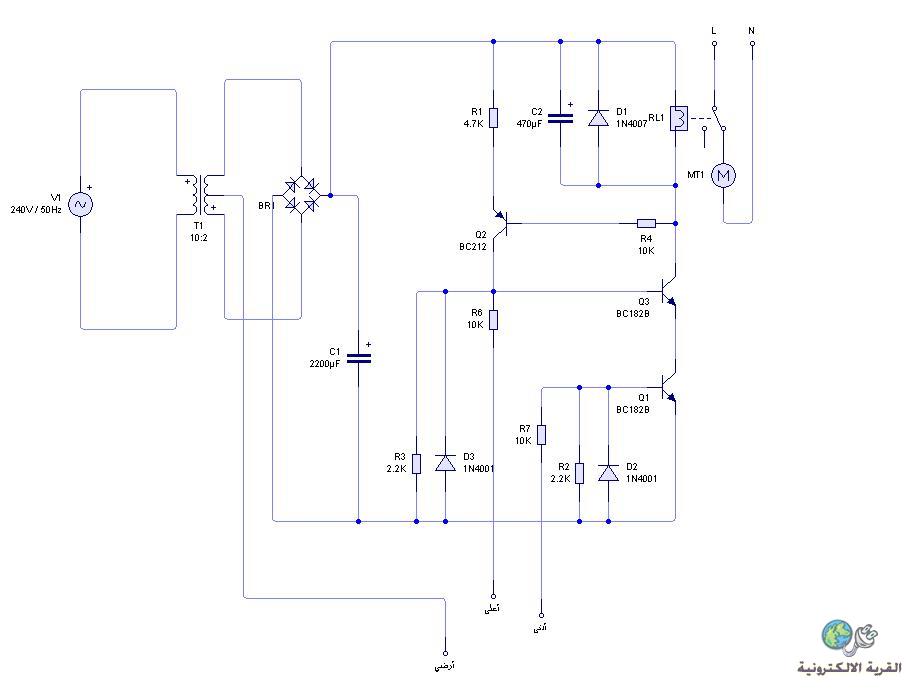

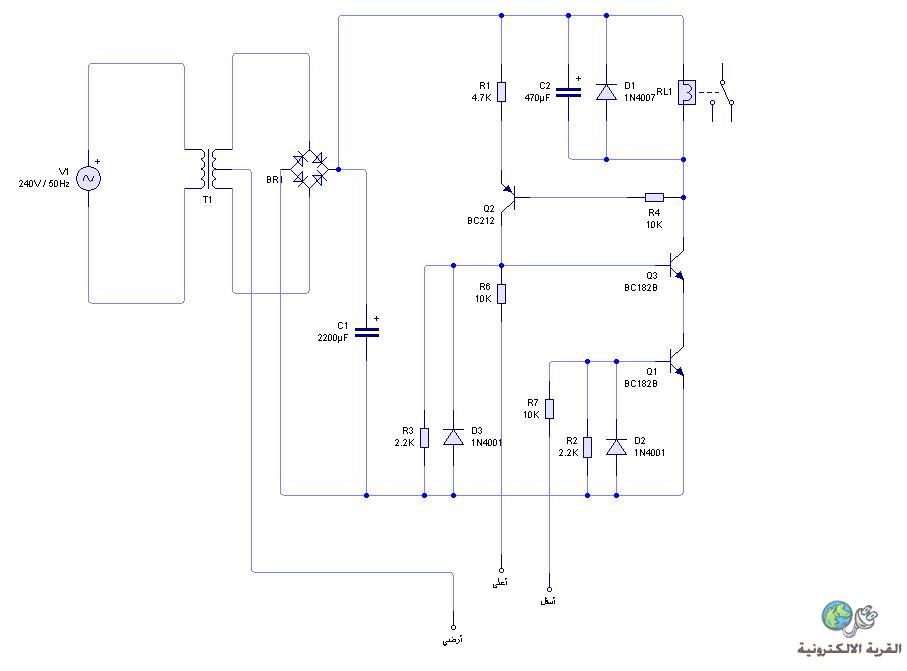

كما نلاحظ أخذنا خط التغذية الذي يقوم بتشغيل الترانزستورات عن طريق الماء الذي في الخزان من منتصف المحول ويمكننا أخذه من طرفي المحول الأخرين وهذه التغذية متناوبة وهذا الخط نضعه أسفل الخزان
وهناك طرفان أخران واحد اسمه أدنى أي المستوى الأدني للماء الذي تبدأ المضخة بالعمل إذا كان مستوى الماء أقل منه وطرف أخر أسمه أعلى أي المستوى الذي تفصل المضخة عن العمل إذا وصل مستوى الماء إليه ويكون ترتيبهم كالتالي الطرف الأرضي أسفل الخزان والطرف ادنى عند مستوى ثلث ارتفاع الخزان ويمكننا أن نختار المستوى حسب الطلب والطرف الأعلى عند المستوى الذي نريد أن تقف المضخة عن العمل
نفرض في البداية أن الخزان فارغ فتكون الريلية بحالة الراحة لأن كل الترانزستورات في حالة فصل وبذلك تعمل المضخة ويبدأ ضخ الماء في الخزان ويرتفع منسوب الماء بالتدريج وعندما يصل إلى مستوى الحساس الأدني يمر تيارمتناوب من الحساس الأرضي إلى الطرف الأدنى عبر الماء يتابع هذا التيار طريقه عبر المقاومة R7 وقيمتها 10 كيلو أوم ويمكن تغيير قيمتها زيادة ونقصان مثلاً إذا لم يكن التيار المار بها قادر على تشغيل الترانزستور يمكن تخفيضها وهذا الحالات تتغيير حسب بعد الحساسات عن بعضهم فكلما كانت المسافة كبيرة قل التيار المار
نتابع المقاومة R7 و R2 يشكلان مقسم جهدلتأمين جهد كافي لقاعدة الترانزستور فيمر التيار السالب من باعث Q1 إلى مجمعه ومن ثم إلى باعث Q3 وهنا لن يحث شيء لأن الترانزستور Q3 مازال في حالة فصل وأرجو الأنتباه إلى الديود D2 وطريقة توصيله فأنه يقوم بإمتصاص النبضة السالبة القادمة من الحساس وترك النبضة الموجبة
وعندما يصل الماء إلى حساس المستوى الأعلى يمر تيار عبر المقاومة R6 ونفس الشرح السابق تماماً لأن هذه المرحلة تشابه المرحلة السابقة وهذا التيار يصل إلى قاعدة Q3 ويصبح في حالة وصل ويمرر تيار إلى الريلية وتنجذب وتفصل التغذية عن المضخة كما أن بسبب وصل الترانزستور Q3 ومرور تيار سالب إلى مجمعه يمر تيار سالب عبر المقاومة R4 ويصبح الترانزستورQ2 في حالة توصيل ويمرر جهد موجب إالى قاعدة Q3 لكي يستمر بالتوصيل حتى لو انخفض مستوى الماء عن الحد الأعلى
نلفرض أن مستوى الماء انخفض عن الحساس الأعلى وانقطع التيار المار به الذي يغذي قاعدة الترانزستور Q3 فسيظل في حالة توصيل لأن الترانزستور Q2 يؤمن تغذية موجبة لقاعدته وعندما يصل الإنخفاض إلى تحت الحساس الأدنى ينقطع التيار المار به الذي يغذي قاعدة Q1 ويصبح في حالة فصل وتعود الريلية إلى حالة الراحة وتعمل المضخة من جديد
الترانزستورين Q1 و Q3 يعملان كمفتاحين موصولين على التسلسل
ويجب أن لا ننسى الريلية 24 فولت والمحول 12 - 0 - 12
ملاحظة : يمكن عكس عمل الدارة بإستخدام تماس العمل للريلية بدل من تماس الراحة
أرجو أن يكون الشرح كافي وأي أستفسار أنا جاهز
تصميم دارة مراقبة خزان ماء لعيون أجمل قرية
