أشرك أخ حيدر

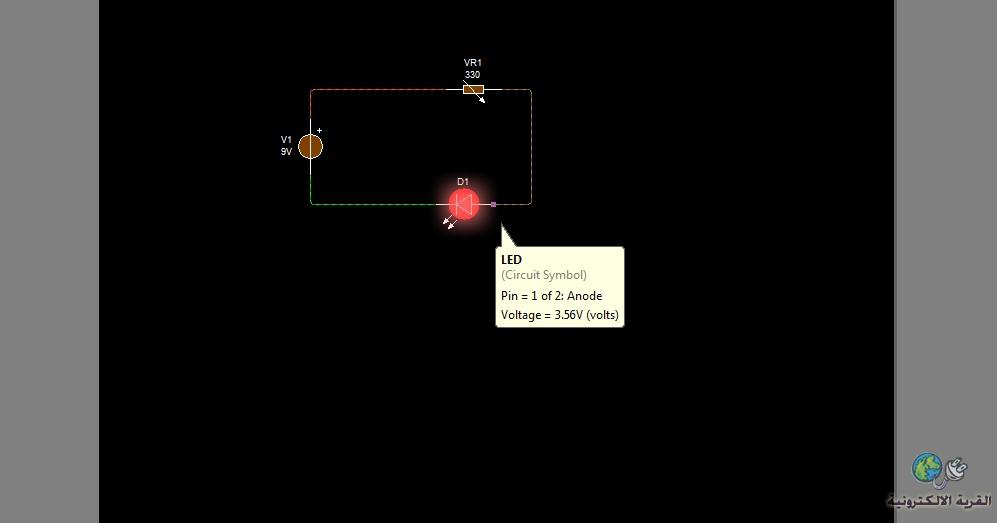

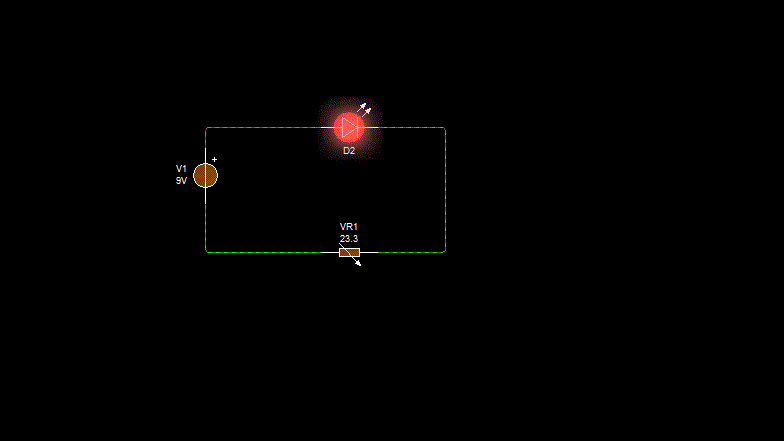

لكن بعد المحاكاة ببرنامج ciruit wizard
لا يكون الجهد على الليد = 2.3 v إلا بعد أن يتجاوز جهد المصدر قيمة 8 فولت أو أكثر
وأيضا لا يجب أن تزيد قيمة المقاومة على 1 كيلو
أما اذا اختلفت القيم فالحسابات تبعد كثيرا عن القيم الناتجة عن المحاكاة
خذ مثلا
عند جهد 6 فولت للمصدر
و مقاومة = 1 k
جهد الليد =====> 1.55
--------------------------------------
عند مصدر جهده 10
كل قيمة مختلفة للمقاومة نحصل على هذه القيم لجهد الليد
1 k يعطي 2.23 على الليد
2 K يعطي 1.51 على الليد
-------------------------------
عند مصدر جهده 12.3
كل قيمة مختلفة للمقاومة نحصل على هذه القيم لجهد الليد
500
يعطي 3.7 على الليد
2 K يعطي 3.45 على الليد
1 k يعطي 1.7 على الليد
فهل من تفسير
كيف أحسب قيمة التيار على الـ LED
