سيارة لاسلكية لااطفال زيادة الفولتية ارجو المساعدة

[emad1]

السلام عليكم

لدي سيارة لاسلكية لااطفال مداها جيد جدا وخرج الفولتية الذي يشغل ماطورات الامامية والخلفية للسيارة قليل بحيث لايشغل ريلي 9-او 12 فولت ومعظم تجاربي على هذة القيم من الفولتية لذا عايز مساعدة كيف ارفع من هذة الفولتية للمطلوب علما ان فولتية السيارة 6 فولت وشكرا .

[م.وليد الفرا]

انا فهمت من كلامك انك بدك تشغل ريليهات 9 او 12 فولت بدل الموتورات؟
اذا كان ما فهمته صحيح
فيبدو انك تريد استخدام السيارة كجهاز للتحكم عن بعد مثلا في فتح واغلاق بوابة كراج
اليك الخطوات التالية
1- حضر العناصر التالية: منبع التغذية ال 9 او 12 فولت ، الريلي ال 9 او ال 12 فولت، ترانزيستور يتحمل 1 امبير مثل 8050 او اعلى من ذلك،، لكن ممكن تستخدم اي ترانزيستور المهم يكون يتحمل تيار منيح ، ممكن اقل من 1 امبير بمشي الحال،، حضِّر كمان مقاومة 10 كيلو واحدة وحضر ديود من العائلة 1n400x
2- فك الموتور وضعه جانبا وحدد السلكين المغذيين له ايهما الموجب وايهما السالب
3- خذ السلك الموجب (بكون لونو احمر عادةً) الحمه بطرف المقاومة 10 كيلو والطرف الاخر لهذه المقاومة الحمه بقاعدة الترانزيستور.
4- منبع التغذيه الاضافي ال 9 او 12 فولت تعمل فيه التالي:
اربط سالبه مع سالب ال 6 فولت الأصلي الموجود في السيارة
اربط موجبه بــــ بشيئين هما سالب الديود واحد اطراف ملف الريلي
5- اربط مجمع الترانزيستور بالطرف الثاني لكل من ملف الريلي والطرف الموجب للديود
6- اربط مشع الترانزيستور بالسالب العام

ملاحظه لو عاوز تستغني عن البطاريات ال 6 فولت وتكتفي بالفولتيه ال 9 او ال 12 لتشغيل كل شيء تحتاج ما يلي:
1- منظم فولتيه رقمه LM7806 هذا منظم ينظم الى 6 فولت وثبته على مشتت حراري (مبرد)
هذا المنظم وهو موضوع امامك على الطاوله ارجله لاسفل ورقمه امامك اشبك طرفه الايسر مع موجب مصدر التغذيه ال 9 او 12 فولت، واشبك طرفه الاوسط بسالب مصدر التغذيه ال 9 او 12 فولت، اما طرفه الايمن فاشبكه مكان الطرف الموجب للبطاريات ال 6 فولت ،، ايضا عليك ان تشبك سالب البطاريات مع سالب المصدر ال 9 فولت او 12 فولت
بهيك لا تحتاج الى البطاريات وسيعمل كل شيء على على مصدرك ال 9 او 12 فولت

اذا ما في عندك الخلفية الكافية يجب ان تتأكد من انك فهمت كل شيء قبل تنفيذ اي خطوة والا خسرت السيارة واتلفت دائرتها "يعني اجيت تكحلها ههههههههههههههههههههههه عميتها
اتمنى ان تنجح ونحن سنتابع معك انا والاخوة

المفروض الاخ الاستاذ "فكر وعلم" رد عليك كان اعطاك رسم واضح وريحني لكن يبدو انه مشغول، كان الله في عونه

[م.وليد الفرا]

سوري يا عماد
انا مكنتش ماخد بالي انك صاحب السؤال فعاملتك دون مستواك الحقيقي
تقبل اعتذاري

[emad1]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

سوري يا عماد
انا مكنتش ماخد بالي انك صاحب السؤال فعاملتك دون مستواك الحقيقي
تقبل اعتذاري

السلام عليكم ورحمة اله وبركاته
اولا: أشكرك اخي وأستاذي وليد على شرحك الرائع وسوف ارسم ماشرحتة وان شاء الله خير .
ثانياً: اما بشأن أعتذارك فنحن كلنا تلاميذك أستاذ وليد وهذا وان دل على شيء فأنه يدل على مدى تواضعك الكبير .
اكرر شكري مرة ثانية .

[م.وليد الفرا]

بارك الله فيك وفي عمرك تقضيه في الصالحات

[فكروعلم]

تحياتي أخ وليد فعلاً أنا مشغول وشكراً لك والأخ عماد بيفهمها عالطاير بلا رسم وبتبقى أنت أستاذنا المحترم

[Eyaad]

السلام عليكم......... احييك استاذ وليد الفرا على الاجابة الكاملة الشاملة المبسطة...... يا ريت اي حد من الي بيستخدموا برامح المحاكاة لو انه توفر له وقت انه يرسمها.................... استاذ وليد هلا الك نشاط تعليمي الكتروني بغزة او صيانة ؟....

[emad1]

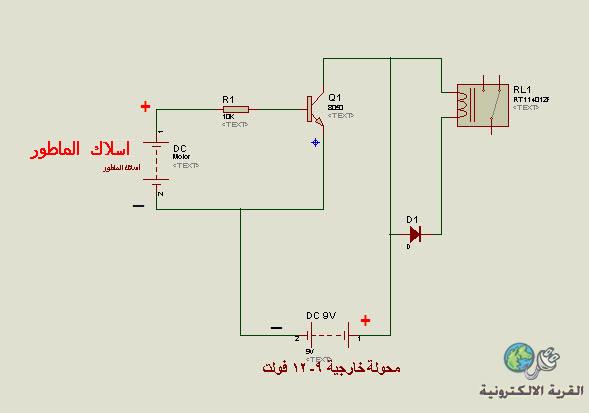

هذة الرسمة




اخي وليد
هل يكفي ترانستور واحد فقط لتشغيل الريلي ام نستخدم ترانستورين بطريقة دارلكتون . مجرد سوال خطر على بالي.
