[المظلوم]

السلام عليكم ،،

اخواني ،، انا اعمل على دائرة درايفر لمحرك خطوي ،، Stepper motor ،، وقد عمل الموتور بشكل جيد ،، ولكنني أحتاج إلى رفع الفولتية التي يعمل عليها الموتور ،، ولكن رفع الفولتيه سينتج عنه رفع مستوى التيار الأقصى الذي يمر في ملفات الموتور ،، مما يؤدي إلى تلفه ،، لذا يجب أن أضيف محدد للتيار المار في الملفات ،، فكيف يمكن عمل مثل هذا المحدد ،،

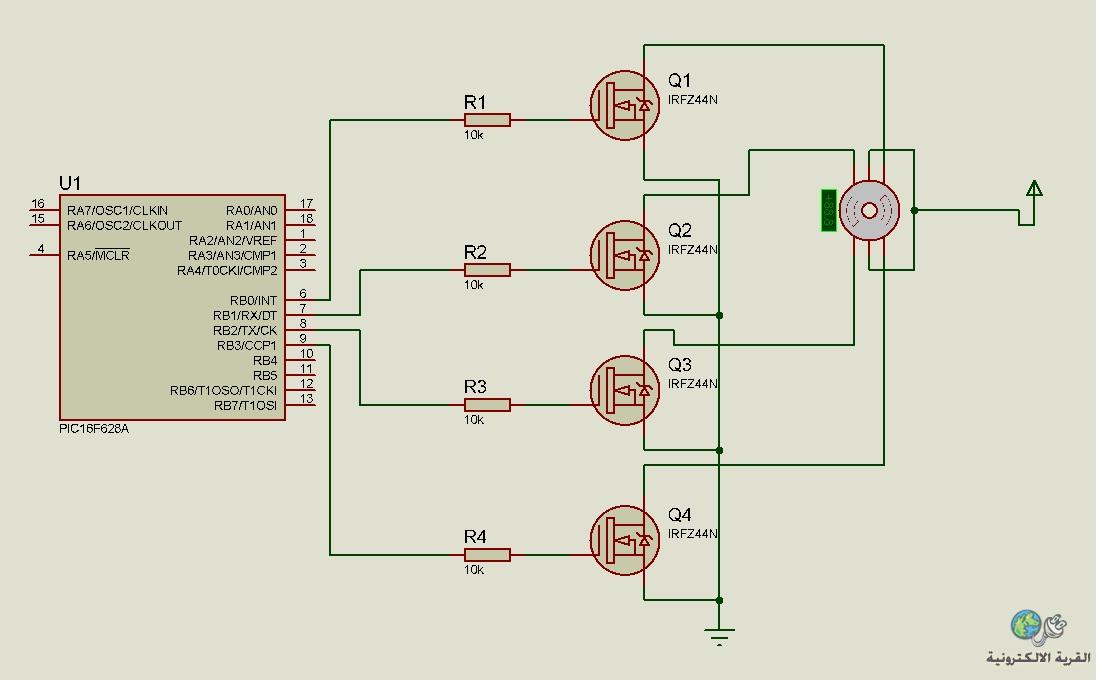

ما هي أفضل طريقة ،، متبعة في هذا الشأن ،، علما أن الدائرة التي اعمل عليها هي كالتالي : ،،


http://upload.qariya.info/images/qar...ef19a6954a.jpg


مثال على الموضوع هذه الدائرة //


http://www.pminmo.com/3axisPIC/clschematic.pdf

او من هذا الموقع :

http://www.pminmo.com/3axisPIC/3axisPIC.htm




أريد أي توضيح لأفضل الدوائر المستخدمة ،، او اريد شرح لطريقة جعل الفولتية على بوابة الموسفت VG ،، تتحكم في التيار المار في الــ drain ،،



تمنيااتي

[waeltealeb]

يا سيدى المحرك او الموتور هو المسؤول عن سحب الأمبير او شدة التيار ،، سيادتك قم برفع الجهد كما تريد و المحرك هو الذى يحدد كم يحتاجه من الأمبير ..... و علاوه على ذلك ممكن استعمال فيوز مع بداية مصدر التغذيه و وضع طرف منه على مصدر التغذيه الموجب و الطرف الآخر يعطى للدائره الموجب ،،و السالب او الأرضى يتصل بالدائره مباشره .. و هذا للحمايه فقط ان حدث شورط فى الدائره فيكون الفيوز اول شىء يعطل و يحمى باقى المكونات ... اما لو من غير الفيوز سيعمل المحرك عادى جدا ايضا و هو الذى يحدد شدة التيار الذى يحتاجه

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة waeltealeb يا سيدى المحرك او الموتور هو المسؤول عن سحب الأمبير او شدة التيار ،، سيادتك قم برفع الجهد كما تريد و المحرك هو الذى يحدد كم يحتاجه من الأمبير ..... و علاوه على ذلك ممكن استعمال فيوز مع بداية مصدر التغذيه و وضع طرف منه على مصدر التغذيه الموجب و الطرف الآخر يعطى للدائره الموجب ،،و السالب او الأرضى يتصل بالدائره مباشره .. و هذا للحمايه فقط ان حدث شورط فى الدائره فيكون الفيوز اول شىء يعطل و يحمى باقى المكونات ... اما لو من غير الفيوز سيعمل المحرك عادى جدا ايضا و هو الذى يحدد شدة التيار الذى يحتاجه

عزيزي ،، كيف يسحب الموتور التيار الذي يحتاجه ! !،،

القانون واضح ،، ويقول ان الجهد = التيار في المقاومة ،، وبما ان المقاومة للملف ثابته ،، فتغير الجهد ،، سينتج عنه تغير في التيار ،!،، اي ان اي زيادة في الجهد ،، ستزيد من التيار المار في الملف ،، واذا زاد التيار المار في الملف ،، عن التيار المحدد للملف من الداتا الشيت ،، او من المصنع ،، فمع مرور الوقت سيتلف المغناطيس داخل الموتور ،، ولن يعمل بشكل صحيح ،، لذا علينا ان نقوم بتحديد التيار المار في الملف ،، وهناك طرق عديدة ،، منها إضافة مقاومة قدرة على التوالي مع الملف ،، ولكن هذه الطريقة ليست بالكفاءة العالية نتيجة لفقد الطاقة على شكل حرارة ،، ومنها طرق أخرى كالدائرة التي ارفقتها في المشاركة السابقة !،،



انا هنا أسأل عن طرق تحديد التيار ،، أي الدوائر او الطرق الالكترونية المستخدمة حتى لا يتعدى التيار حدا معينا ،، وانا هنا لا اتحدق عن فصل التيار او الدائرة كما في حالة الفيوز ،، انا اتحدث عن ضمان بقاء سريات التيار ولكن لا يتعدى قيمة معينة ،، هي القيمة القصوى المسموح بها ،، ! وتسمى Rated current




شكرا لك على إهتمامك




تمنياتي

[حيدر علاج حسن]

اخي المظلوم كل محرك له جهد اقصى يجب الا نتجاوزه فمثلا اذا كان الجهد الاقصى 9 فولت فلك ان تغير الجهد على المحرك بحيث لا تتجاوز 9 فولت و بذلك سيتم تحديد التيار من قبل المحرك نفسه ويعمل بامان ...

[waeltealeb]

اقتباس المشاركة الأصلية كتبت بواسطة المظلوم عزيزي ،، كيف يسحب الموتور التيار الذي يحتاجه ! !،، القانون واضح ،، ويقول ان الجهد = التيار في المقاومة ،، وبما ان المقاومة للملف ثابته ،، فتغير الجهد ،، سينتج عنه تغير في التيار ،!،، اي ان اي زيادة في الجهد ،، ستزيد من التيار المار في الملف ،، واذا زاد التيار المار في الملف ،، عن التيار المحدد للملف من الداتا الشيت ،، او من المصنع ،، فمع مرور الوقت سيتلف المغناطيس داخل الموتور ،، ولن يعمل بشكل صحيح ،، لذا علينا ان نقوم بتحديد التيار المار في الملف ،، وهناك طرق عديدة ،، منها إضافة مقاومة قدرة على التوالي مع الملف ،، ولكن هذه الطريقة ليست بالكفاءة العالية نتيجة لفقد الطاقة على شكل حرارة ،، ومنها طرق أخرى كالدائرة التي ارفقتها في المشاركة السابقة !،، انا هنا أسأل عن طرق تحديد التيار ،، أي الدوائر او الطرق الالكترونية المستخدمة حتى لا يتعدى التيار حدا معينا ،، وانا هنا لا اتحدق عن فصل التيار او الدائرة كما في حالة الفيوز ،، انا اتحدث عن ضمان بقاء سريات التيار ولكن لا يتعدى قيمة معينة ،، هي القيمة القصوى المسموح بها ،، ! وتسمى Rated current شكرا لك على إهتمامك تمنياتي

القانون طبعا صحيح ، ولما كان لكل جهاز فرق جهد تشغيل لا يتعداه ،، فأنك ليس بأختيارك ان تزيد الجهد كيفما شئت ،، لأن اللى هيحرق الموتور او الجهاز الكهربى هو فرق الجهد و ليس التيار ... توكل على الله واعرف فرق الجهد اللآزم لتشغيل هذا المحرك و لا تتعداه و هو بنفسه سيقوم بسحب التيار اللآزم لتشغيله طالما وحده التغذيه قادره على توليده ....راجع مواصفات المحرك الذى لديك ستجده يعمل عند فرق جهد كذا و شدة تيار كذا ..... فيجب ان يكون مصدر التغذيه لديك لا يقل عن هذه المواصفات بأى شكل .

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اخي المظلوم كل محرك له جهد اقصى يجب الا نتجاوزه فمثلا اذا كان الجهد الاقصى 9 فولت فلك ان تغير الجهد على المحرك بحيث لا تتجاوز 9 فولت و بذلك سيتم تحديد التيار من قبل المحرك نفسه ويعمل بامان ...

أهلا ،، أخي ،،

!! ،، واذا لم يكن هناك أي فولتيه محددة للموتور ،،

شاهد الصفحة التالية :


http://buildyourcnc.com/Documents/PN...-13)%20(1).pdf

طبعا يمكن حساب الفولتية من خلال ضرب المقاومة في التيار ،، ولكن هذا سينتج عنه فقط 6 فولت ،،! وليس من المعقول أن يكون موتور بهذه المواصفات ،، يعمل فقط ب ستة فولت ! ،،

لأن مع ستة فولت ،، لا يمكن تجازو حد معين من السرعة ،، وسرعته بطيئة جداً ،،

وعند تجربة 12 فولت ،، يمكن مضاعفة السرعة بسهولة ،،!! ،،


انا قرأت في أحد الردود للأخوة ،، لا اعلم في هذا المنتدى او في منتدى آخر ،، أنه يمكن زيادة الجهد ،، ولكن بشرط وضع محدد للتيار !،،


وإلا ماذا تقول في هذه الدائرة ،، في هذا الموقع ،،


http://www.pminmo.com/3axisPIC/3axisPIC.htm


طبعا هنا انا لا اتحدث عن الدرايفر ولكن اتحدث عن current limitter ! ،،



هل لك ان تشرح لي كيف ذلك ؟




تمنياتي

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة waeltealeb القانون طبعا صحيح ، ولما كان لكل جهاز فرق جهد تشغيل لا يتعداه ،، فأنك ليس بأختيارك ان تزيد الجهد كيفما شئت ،، لأن اللى هيحرق الموتور او الجهاز الكهربى هو فرق الجهد و ليس التيار ... توكل على الله واعرف فرق الجهد اللآزم لتشغيل هذا المحرك و لا تتعداه و هو بنفسه سيقوم بسحب التيار اللآزم لتشغيله طالما وحده التغذيه قادره على توليده ....راجع مواصفات المحرك الذى لديك ستجده يعمل عند فرق جهد كذا و شدة تيار كذا ..... فيجب ان يكون مصدر التغذيه لديك لا يقل عن هذه المواصفات بأى شكل .

http://buildyourcnc.com/Documents/PN...-13)%20(1).pdf

هذا هو الموتور الذي استخدمه ،، وهذه هي الداتا شيت الخاصة به ، هل لك ان تعلمني مم علمت رشدا ؟ ،،

كيف يمكن معرفة فرق الجهد ؟ !،،



تمنياتي

[المظلوم]

السلام عليكم ،،،

أخواني ،، لكي تفهموا ما اقصده أكثر ،، الرجاء قراءة الموضوع التالي للمهندس القدير وليد الحديدي ،،


http://www.arab-eng.org/vb/t102894.html



تمنياتي
