[abdalalabu5]

حاولت ان اوصل شاشة الى pic 16f877a وعند تشغيل لم تظهر اي كلمة او مربعات سود فقط ضوء الشاشة الاخضر حاولت اعادة توصيل اكثر من مرة لكن بلا فائدة
الشاشة لا يوجد فيها connector فا حاولت استخدام اسلاك عادية في توصيل هل هذا هو السبب انوه الاسلاك غير ملامسة ام ان هناك عطل بشاشة.
وهذه صورة توصيل مع البرنامج المستخدم كtest

[alolo23]

السلام عليكم ورحمة الله وبركاته
أولا أخي عبد الله عرف أطراف الشاشة في برنامج البيك
راجع الأتي :

http://im30.gulfup.com/2012-09-06/1346940475141.png

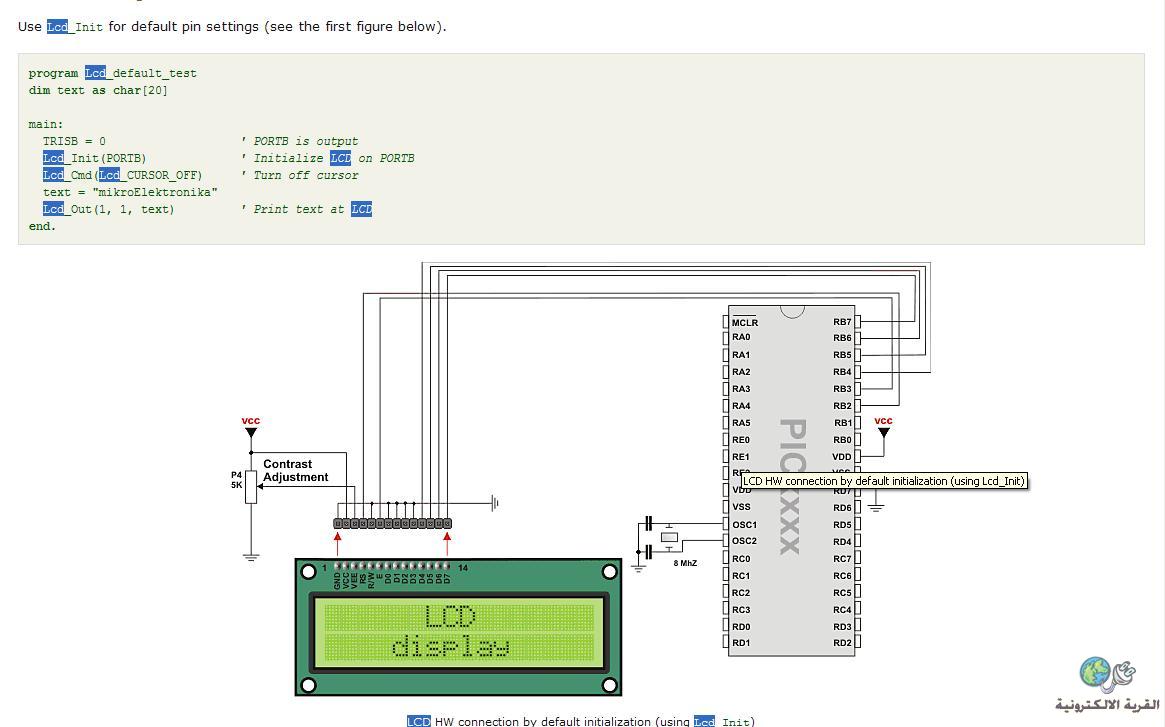

ربط الدائرة :

http://im30.gulfup.com/2012-09-06/1346940475932.png

[abdalalabu5]

اخي جربت ولم تعمل المشكلة في pin مكتوب عليه bl+ و bl_ وعلى الطرف يوجد pin مكتوب عليه a و k انا قمت بتوصيل bl_ و bl+ واهملت a و k ما بعرف هل شاشة خربانة ام ان الاسلاك التي وضعتها مو ملامسة لانه الشاشة اضائتها تتلألىء ساعدوني يا اخوتي

[abdalalabu5]

سوالي انا قرأت ببعض المواقع انه يجب وصل في بعض شاشات كل data pin هل هذا صحيح وكيف يمكن معرفة ذلك من datasheet

[saidmsbah]

حط مقاومة متغيرة 5كيلو بين الرجل رقم 3 والارضى

[abdalalabu5]

انا وصلتها ب 5v انا شوفتها انها لقوة الاضاءة هل هذا هو السبب

[abdellah48]

أنظر الى الأسلاك يا أخي هل هي موصولة جيدا فقد وقع معي نفس المشكل وكان السبب هو سوء التوصيل على testlap لان هناك مسارات لا تعمل تحقق من التوصيل بواسطة جهاز الميلتمتر dvom وستنجح في التوصيل ان شاء الله

[abdalalabu5]

اخي عبدالله هل تستطيع ان تشرحلي كيف اتاكد من التوصيل باستخدام جهاز ملتميتر
