مبتدأ يبحث عن طريق الصحيح

[YESME]

السلام عليكم
انا مبتدأ في مجال الالكترونيات ولي فترة اربع ايام
اطلعت مجموعة من مواضيع وبعض الدورات كونت لدي
صورة حول العديد من الأمور..كما كنت قد درست الكهرباء سابقا
في مرحلة الثانوي واعرف القوانين من قانون الأوم والمعادلات التفاضلية
وقانون التوترات وقانون العقد وغيرها من الأمور.
لكن ما اريد سؤال حوله هو الأمور التالية :
- احضرت القطع الالكترونية..رسمت الدائرة على الورق
ثم ماذا بعد..كيف سوف اصنع الشريحة الالكترونية على الواقع؟
- الأمر ثاني اريد اسم مبرجة جيدة لـ PIC
- أمر الآخير اريد ان اعرف الادوات التي يجب ان اتوفر عليها في هذا المجال؟
وشكرا مسبقا

[بسام1970]

المشاركة الأصلية كتبت بواسطة YESME

السلام عليكم
انا مبتدأ في مجال الالكترونيات ولي فترة اربع ايام
اطلعت مجموعة من مواضيع وبعض الدورات كونت لدي
صورة حول العديد من الأمور..كما كنت قد درست الكهرباء سابقا
في مرحلة الثانوي واعرف القوانين من قانون الأوم والمعادلات التفاضلية
وقانون التوترات وقانون العقد وغيرها من الأمور.
لكن ما اريد سؤال حوله هو الأمور التالية :
- احضرت القطع الالكترونية..رسمت الدائرة على الورق
ثم ماذا بعد..كيف سوف اصنع الشريحة الالكترونية على الواقع؟
- الأمر ثاني اريد اسم مبرجة جيدة لـ PIC
- أمر الآخير اريد ان اعرف الادوات التي يجب ان اتوفر عليها في هذا المجال؟
وشكرا مسبقا

قبل أن تصمم دائرة أو تنقلها وتنفذها على اللوحة النحاسية PCB يفضل أن تقوم بتجربتها والتأكد من عملها على برنانج محاكاة ففي ذلك مقاربة للدائرة النظرية بالواقع العملي بنسبة عالية.

هناك برنامج اسمه بروتيوس وبرامج أخرى كثيرة تستطيع من خلاله رسم مخطط الدائرة ووصل العناصر وتجربتها وترى هل تعمل ام لا وتكشف الأخطاء والخلل وتتدرب على فهم العناصر وعملها في الواقع وتنمي مهارات لا حصر لها.

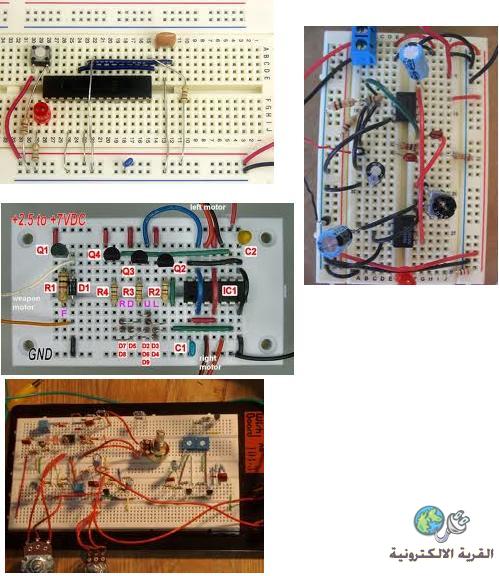

هناك طريقة أفضل من الاعتماد على برامج المحاكاة وهي وصل العناصر على لوحة تجربية تسمى بريد بورد

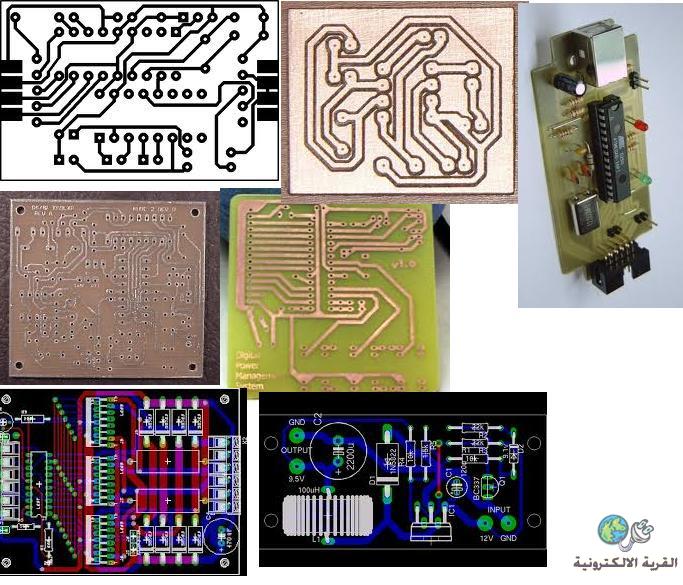

تستطيع بواسطتها من تنفيذ الدائرة وتجربتها والتعرف على أسرارها وبعد ذلك يأتي العمل التنفيذي النهائي وهو الحصول على لوحة ذات وجه نحاسي ورسم الخطوط الواصلة بين أطراف العناصر عن طريق برامج معينة وبعد ذلك نقل شبكة الخطوط على اللوحة النحاسية والقيام بعمل حفر كيميائي للخطوط المطلوبة من سطح النحاس وحذف بقية السطح النحاسي عن اللوحة. ثم يأتي بعد ذلك عمل الثقوب في اللوحة لزرع العناصر وفي النهاية لحام أطراف العناصر وتجربة الدائرة وأخيرا رش الخطوط النحاسية بالدهان المانيكير حتى لا تصدأ وتتأكسد!



أرجو ألا تجزع من الصور فهذا طرح لما هو موجود ومتوفر بالنسبة للهاوي والمنهدس

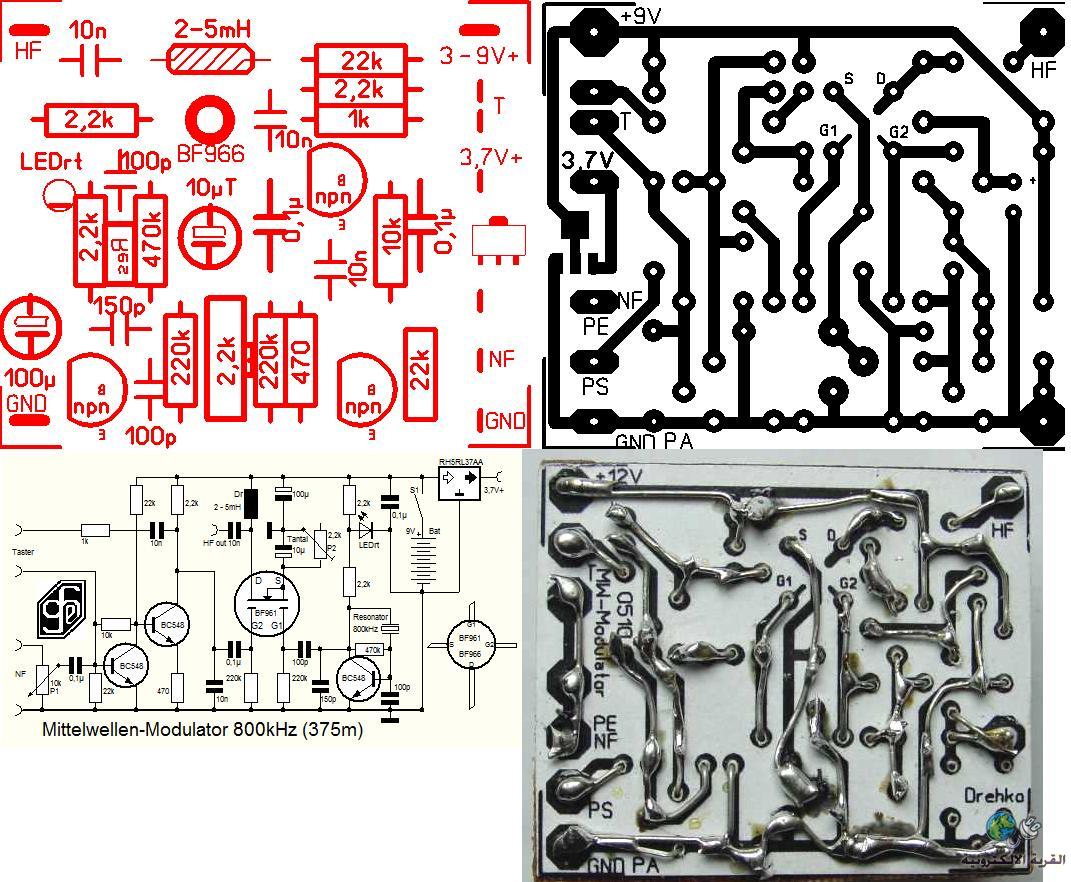

ولكن الكثير منا "وأنا شخصيا" كان ينفذ الدوائر هكذا:




أما بالنسبة للمبرمجة فالأمر جدلي

أتريد مبرمجة لبعض المايكرو من بيك أو لكل الأنواع؟؟

http://www.qariya.com/vb/showthread.php?t=114723

وهنا الكثير وجربت منها أنا شخصيا على الأقل 3
http://sprut.de/electronic/pic/brenner/index.htm

وهذه واحدة حديثة

http://sprut.de/electronic/pic/brenn...x.htm#brenner8


ولكن ابحث في منتدى المايكرو كنترولر في القرية فهناك المزيد


ولا تنس الاستزادة في المعلومات العامة وبعض الخاصة عن الترانزستور تجدها هنا

http://www.qariya.com/vb/showthread.php?t=83383&page=3

[YESME]

المشاركة الأصلية كتبت بواسطة بسام1970

قبل أن تصمم دائرة أو تنقلها وتنفذها على اللوحة النحاسية PCB يفضل أن تقوم بتجربتها والتأكد من عملها على برنانج محاكاة ففي ذلك مقاربة للدائرة النظرية بالواقع العملي بنسبة عالية.

هناك برنامج اسمه بروتيوس وبرامج أخرى كثيرة تستطيع من خلاله رسم مخطط الدائرة ووصل العناصر وتجربتها وترى هل تعمل ام لا وتكشف الأخطاء والخلل وتتدرب على فهم العناصر وعملها في الواقع وتنمي مهارات لا حصر لها.

هناك طريقة أفضل من الاعتماد على برامج المحاكاة وهي وصل العناصر على لوحة تجربية تسمى بريد بورد




تستطيع بواسطتها من تنفيذ الدائرة وتجربتها والتعرف على أسرارها وبعد ذلك يأتي العمل التنفيذي النهائي وهو الحصول على لوحة ذات وجه نحاسي ورسم الخطوط الواصلة بين أطراف العناصر عن طريق برامج معينة وبعد ذلك نقل شبكة الخطوط على اللوحة النحاسية والقيام بعمل حفر كيميائي للخطوط المطلوبة من سطح النحاس وحذف بقية السطح النحاسي عن اللوحة. ثم يأتي بعد ذلك عمل الثقوب في اللوحة لزرع العناصر وفي النهاية لحام أطراف العناصر وتجربة الدائرة وأخيرا رش الخطوط النحاسية بالدهان المانيكير حتى لا تصدأ وتتأكسد!



أرجو ألا تجزع من الصور فهذا طرح لما هو موجود ومتوفر بالنسبة للهاوي والمنهدس

ولكن الكثير منا "وأنا شخصيا" كان ينفذ الدوائر هكذا:




أما بالنسبة للمبرمجة فالأمر جدلي

أتريد مبرمجة لبعض المايكرو من بيك أو لكل الأنواع؟؟

http://www.qariya.com/vb/showthread.php?t=114723

وهنا الكثير وجربت منها أنا شخصيا على الأقل 3
http://sprut.de/electronic/pic/brenner/index.htm

وهذه واحدة حديثة

http://sprut.de/electronic/pic/brenn...x.htm#brenner8


ولكن ابحث في منتدى المايكرو كنترولر في القرية فهناك المزيد


ولا تنس الاستزادة في المعلومات العامة وبعض الخاصة عن الترانزستور تجدها هنا

http://www.qariya.com/vb/showthread.php?t=83383&page=3

اشكرك شكرا جزيلا على الاجابة والمعلومات التي قدمت لي
بارك الله فيك

[YESME]

ولا تنس الاستزادة في المعلومات العامة وبعض الخاصة عن الترانزستور تجدها هنا

هل يمكن ان تعطيني روابط دلك الكتاب غير تلك الموجودة في الموضوع لانها لم تعد تعمل

[YESME]

أتريد مبرمجة لبعض المايكرو من بيك أو لكل الأنواع؟؟

اذا موجود نوع من المبرجة لكل الانواع فهي أفضل بالنسبة الي لاني اريد تدرب عليهم جميعا

[بسام1970]

المشاركة الأصلية كتبت بواسطة YESME

هل يمكن ان تعطيني روابط دلك الكتاب غير تلك الموجودة في الموضوع لانها لم تعد تعمل

الرابط هذا

http://www.4shared.com/rar/GZa7BFeF/Transistor.html

ما زال يعمل لدي ولكن قمت برفعه أيضا هنا

http://www.2shared.com/file/3N-M3DzD/Transistor.html

أرجو أن تستطع تحميله من الرابطين أعلاه وإلا فأخبرني لأرفعه لك في مكان آخر


وهنا رابط المبرمجة

http://www.dbaasco.com/vb/showthread.php?t=6957

[YESME]

المشاركة الأصلية كتبت بواسطة بسام1970

الرابط هذا

http://www.4shared.com/rar/GZa7BFeF/Transistor.html

ما زال يعمل لدي ولكن قمت برفعه أيضا هنا

http://www.2shared.com/file/3N-M3DzD/Transistor.html

أرجو أن تستطع تحميله من الرابطين أعلاه وإلا فأخبرني لأرفعه لك في مكان آخر


وهنا رابط المبرمجة

http://www.dbaasco.com/vb/showthread.php?t=6957

ألف شكر عزيزي
تمكنت من تحمليه
