[اكترونى بشري]

السلام عليكم شباب القرية انا عندى البيك وهذا هو اصداره 16f877aكيف اعرف انه لايحتاج الى كريستاة لتشغيله فى انتظاركم الله يبارك فيكم

[abdellah48]

أخي الكريم اقرأ كتاب المفتاح البسيط للتعامل مع أنواع مختلفة من الميكروكنترولر وستجد فيه معلومات جميلة لا تستهن بها ويوجد به كيف تعرف أن البك يوجد به مذبذب داخلي أم لا وكيف تستغل هذه الخاصية pic16f877a لايوجد به هذه الخاصية توجد ب pic 16f628a وتستعمل الأمر pcon.f3=1 لكي تستعمل التردد 4mhz.

[اكترونى بشري]

اشكرك اخى عبد الله على هذا الرد السريع وجزاك الله خيرا اخى

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة اكترونى بشري السلام عليكم شباب القرية انا عندى البيك وهذا هو اصداره 16f877aكيف اعرف انه لايحتاج الى كريستاة لتشغيله فى انتظاركم الله يبارك فيكم

أخي الكريم ،، أولا احب ان اصحح السؤال ،، حتى يتضح الأمر أكثر ،،

السؤال الأصح كيف اعرف ان البك لا يحتاج إلى مذبذب خارجي، وليس كريستالة ،، فالكريستالة ما هي إلا نوع من انواع المذبذبات ،، ! فهناك نوع كريستالة " وهو الأفضل والأدق " ،، وهناك نوع مصنوع من دائرة مقاومة ومكثف او ما يسمى RC ،، ووالخ ! ،،


ولكي تعرف ان البك يحتاج إلى مذبذب أو لا ،، فهذا يعتمد على البك نفسه ،، حيث ان عدم احتياج البك لمذبذب ،، يعني ان البك به مذبذب داخلي ،، وإلا لن يعمل المذبذب ،،

وهناك طرق كثيرة ،، ولكن سأذكر لك اثنتان ،، عمليتان ،،

الأولى وهي الأصح ،، أن تراجع الداتا شيت الخاصة بالمايكروكنترولر ،، وبدل ان تتعب نفسك في البحث ،، فقط اضغط على ctrl + f ،، او edit > find ،، واكتب هذه الجملة ،، Internal oscillator ،، وابحث ،، واقرأ ،، فإذا كان به مذبذب داخلي ،، فستظهر لك هذه الكلمة موجودة في الداتا شيت وما عليك إلا ان تقرأ التفاصيل عنها ،، !

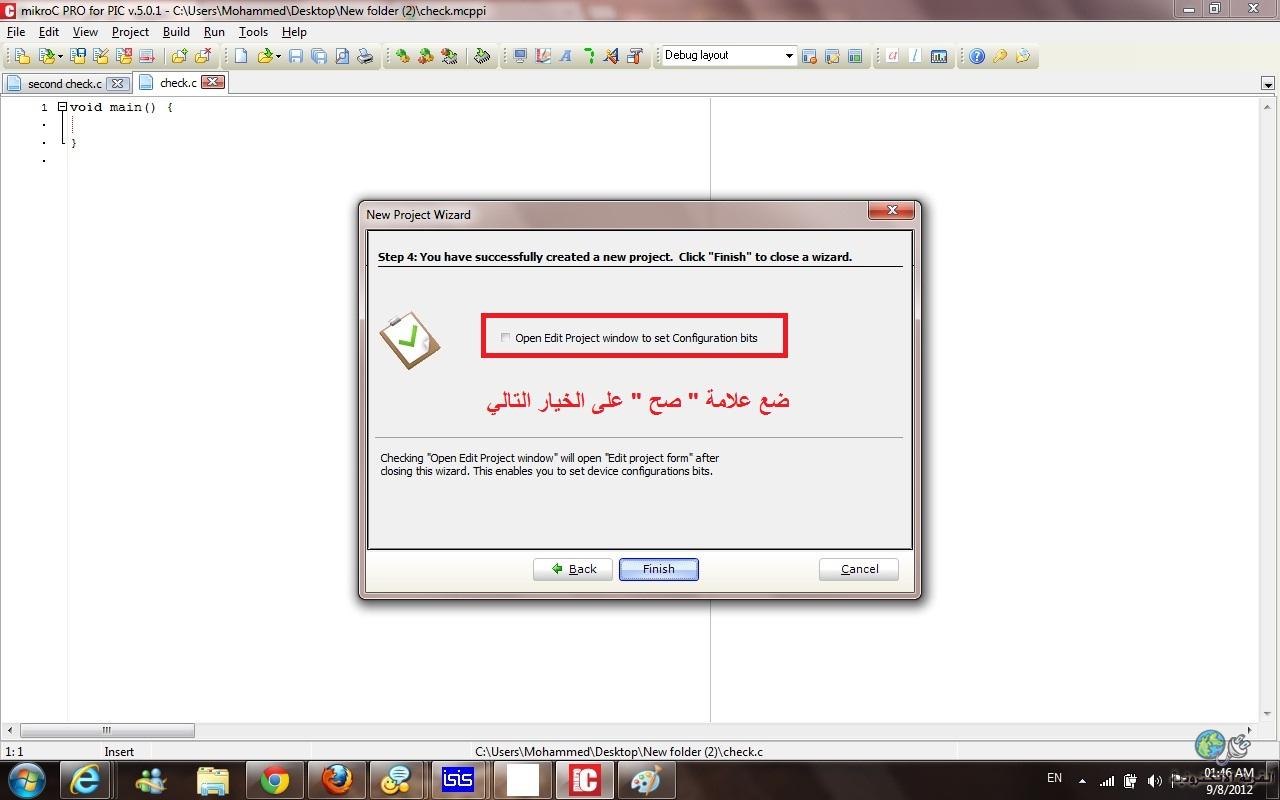

الطريقة الأخرى والأسهل ،، هي ان تفتح برنامج مايكروسي برو ،، وتذهب إلى project ،، ومن ثم new project ،، وكأنك تريد أن تفتح مشروعا جديدا ،، وتختار البك الذي تريد ان تعمل عليه ،، واضغط next إلى ان تظهر لك الصفحة التالية :

http://upload.qariya.info/images/qar...6bec5fac75.jpg

ضع علامة صح على الخيار الموجود في الصفحة السابقة ،،

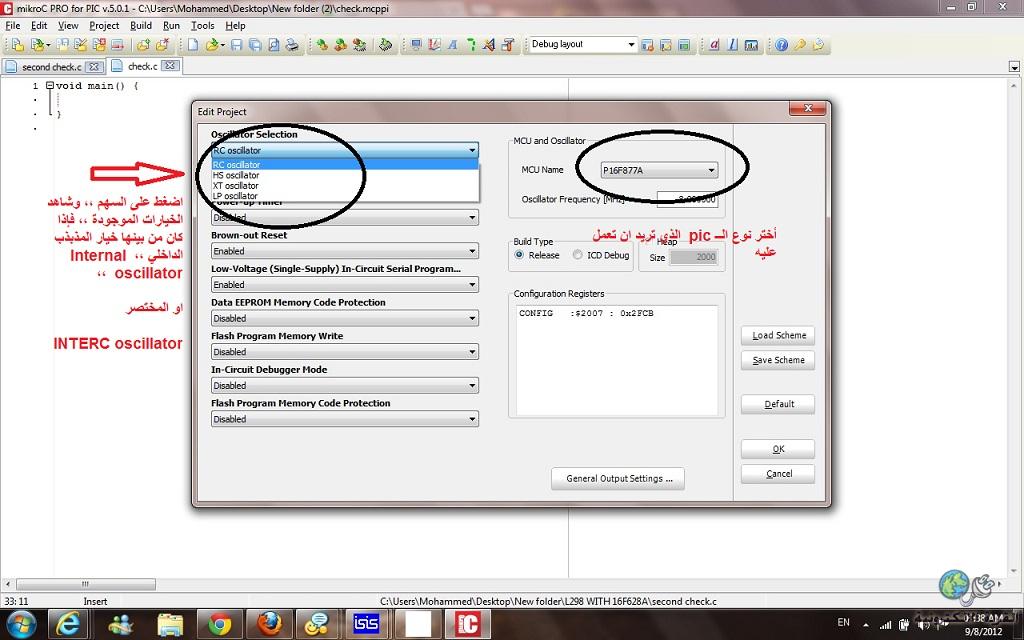

وستظهر لك الصفحة التالية // ،، فقط طبق ما فيها ،،


http://upload.qariya.info/images/qar...3739e0f653.jpg


إذا كان هناك هذا الخيار ،، هنا تعرف ان البك فيه مذبذب داخلي ،، !

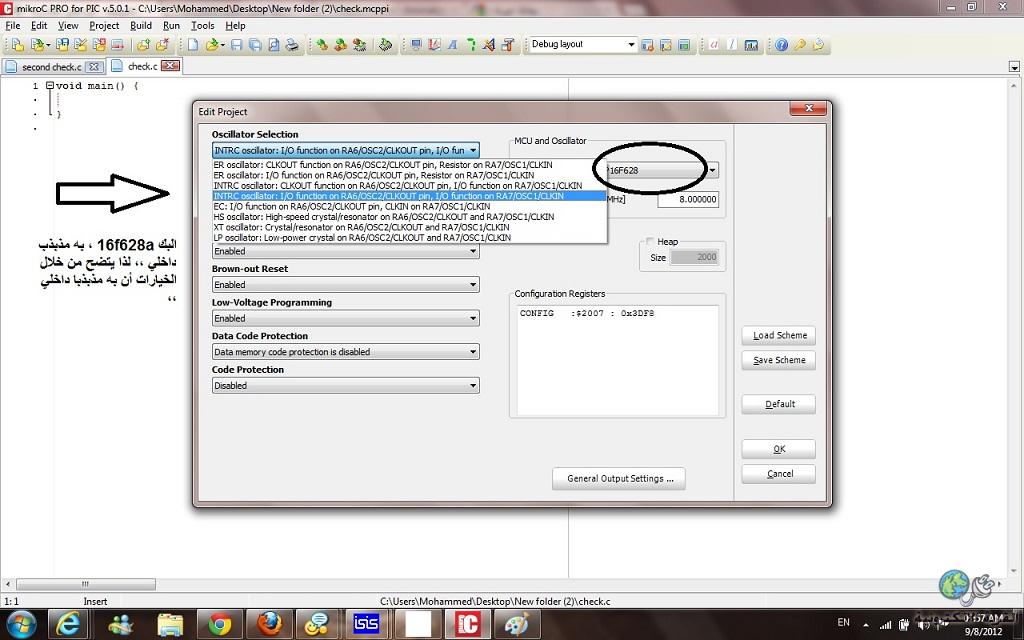

وهذا مثال على بك ،، به مذبذب داخلي ،، البك 16f628a


http://upload.qariya.info/images/qar...4aa3351750.jpg



تمنياتي

[hunter27]

شكرا لك اخي على هذا الشرح
لدي استفسار
اريد ان اشغل المذبذب الداخلي للبيك 16f887
هل يكفي فقط اني اضع الاختيار
INTRCIO OSCILLATEUR ......
واختار التردد الذي اريده مع مراعات الحد الدنى

[المظلوم]

أهلا ،،


نعم فقط إختار هذا الخيار من ضمن الخيارات وسيعمل المذبذب الداخلي ولكن لا اعلم هل تستطيع تغيير التردد أم لا ! ،،


انا لم اعمل على بك به مذبذب داخلي سوى 16f628a ،، وكنت اختار هذا الخيار ولا احتاج لأمر آخر !! ،،



تمنياتي
