دارة لقياس قوة الاشارة اللاسلكية

[rokoz77]

http://upload.qariya.info/images/qar...1507edf470.gif

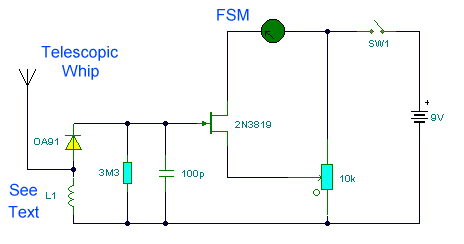

تقوم هذه الدارة بتحسس اي تغير في الاشارة اللاسكية عن مسافات قريبة
FM , AM
وهي تقيس الحقل المغناطيسي بتحويله الى جهد DC وتكبيره
الملف L1 عبارة عن اربعة الى ست لفات بدون قلب اي هوائي وقطر 1/2 سم
او
0.15uH - 0.35uH
الهوائي من 5 سم الى 10 سم
اتمنى ان تنال اعجابكم
الرجاء التقييم و الرد

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

http://upload.qariya.info/images/qar...1507edf470.gif
تقوم هذه الدارة بتحسس اي تغير في الاشارة اللاسكية عن مسافات قريبة
FM , AM
وهي تقيس الحقل المغناطيسي بتحويله الى جهد DC وتكبيره
الملف L1 عبارة عن اربعة الى ست لفات بدون قلب اي هوائي وقطر 1/2 سم
او
0.15uH - 0.35uH
الهوائي من 5 سم الى 10 سم
اتمنى ان تنال اعجابكم
الرجاء التقييم و الرد

مشكور عالدارة ولكن لي تعليق الدارة فعالة على FM ولكن إذا اردناها على AM يجب زيادة عدد لفات الملف
شو رأيك

[rokoz77]

المشاركة الأصلية كتبت بواسطة فكروعلم

مشكور عالدارة ولكن لي تعليق الدارة فعالة على FM ولكن إذا اردناها على AM يجب زيادة عدد لفات الملف
شو رأيك

اخي فكر وعلم الدارة مصممة لتعمل على تردد VHF
ولذلك فهي قادرة على التقاط موجات AM
او حتى اي ارسال لاسلكي
ولا شو رأيك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

اخي فكر وعلم الدارة مصممة لتعمل على تردد VHF
ولذلك فهي قادرة على التقاط موجات AM
او حتى اي ارسال لاسلكي
ولا شو رأيك

أنا رأيي كلما زاد عدد اللفات تكون استجابة الدارة للتردد الأقل اكبر

[rokoz77]

المشاركة الأصلية كتبت بواسطة فكروعلم

أنا رأيي كلما زاد عدد اللفات تكون استجابة الدارة للتردد الأقل اكبر

كلامك صحيح ولكن على المسافات القريبة لا داعي لذلك لانها تحقق الغاية حيث اي تغير في الحقل المغناطيسي سيتم تكبيره ومن ثم قياسه
هذا رأيي المتواضع فان كان خطأ رجائا صحح لي وشكرا لك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

كلامك صحيح ولكن على المسافات القريبة لا داعي لذلك لانها تحقق الغاية حيث اي تغير في الحقل المغناطيسي سيتم تكبيره ومن ثم قياسه
هذا رأيي المتواضع فان كان خطأ رجائا صحح لي وشكرا لك

رأيك صحيح أنا قلت ستكون الأستجابة اكبر

[rokoz77]

المشاركة الأصلية كتبت بواسطة فكروعلم

رأيك صحيح أنا قلت ستكون الأستجابة اكبر

مشكووووووووور اخي
