اضافة دائرة عملية ...

[palforsan]

بسم الله الرحمن الرحيم

بعد الشكر والتحية لكل الاعضاء الموقرين الذين أحسبهم أساتذة لي في هذا المضمار الشيق وأخص الأخ ( فكر وعلم ) والجميع أيضا ...

الطلب :

لدي دائرة ارسال واستقبال FM استخرجتها من لعبة أطفال ( السيارة )
قمت بتركيب ريليهات مكان الماتورات الموجودة بالسيارة وعددها 2

الماتورات تدور بالإتجاهين وأعتقد انه بتبديل اتجاه الزر المتحكم يتبدل اتجاه التيار سواء للأمام أو للخلف يمين أو يسار ..

السؤال هنا هل استطيع اضافة 4 ريليهات وذلك بوضع الاسلاك كما هي للريليه الأول وعكس القطبية في حالة التوصيل الاخرى من نفس الاسلاك لتركيب ريليه اخر ؟!!

وهناك ايضا طلب اخر ألا هو ..
في حالة رفع اليد عن زر التحكم يتوقف عمل الريلية فأريد دائرة تعمل على تشغيل الرلية بمجرد الضغط على الزر المتحكم إلى حين يتم الضغط مرة أخرى على نفس الزر حتى يتم فصل الرليه ؟

هناك دائرة في قسم المشاريع وهي التالية :

http://www.qariya.com/electronics/on_off_sw_motor.htm


هل أقوم بوضع الريلية مكان الفان ؟!
وأوصل الدائرة مكان S1 ؟؟

وإن لم يكن صحيح أرجو التعديل والشرح وبارك الله فيكم

[م.وليد الفرا]

المشاركة الأصلية كتبت بواسطة palforsan

لدي دائرة ارسال واستقبال FM استخرجتها من لعبة أطفال ( السيارة )
قمت بتركيب ريليهات مكان الماتورات الموجودة بالسيارة وعددها 2

الماتورات تدور بالإتجاهين وأعتقد انه بتبديل اتجاه الزر المتحكم يتبدل اتجاه التيار سواء للأمام أو للخلف يمين أو يسار ..

السؤال هنا هل استطيع اضافة 4 ريليهات وذلك بوضع الاسلاك كما هي للريليه الأول وعكس القطبية في حالة التوصيل الاخرى من نفس الاسلاك لتركيب ريليه اخر ؟!!

نعم تستطيع لكن قبل ذلك مطلوب منك ان تقيس لنا الجهد على الاسلاك الاربعه
يعني لما تدعس اول مفتاح تشوف شو بطلع جهد على كل سلك عشان نشوف ناخدهم مباشرة ام نجري بعض التعديلات

وهناك ايضا طلب اخر ألا هو ..
في حالة رفع اليد عن زر التحكم يتوقف عمل الريلية فأريد دائرة تعمل على تشغيل الرلية بمجرد الضغط على الزر المتحكم إلى حين يتم الضغط مرة أخرى على نفس الزر حتى يتم فصل الرليه ؟

هناك دائرة في قسم المشاريع وهي التالية :

http://www.qariya.com/electronics/on_off_sw_motor.htm


هل أقوم بوضع الريلية مكان الفان ؟!
وأوصل الدائرة مكان S1 ؟؟

وإن لم يكن صحيح أرجو التعديل والشرح وبارك الله فيكم

نعم كلامك صحيح وسوف نضع ترنزيستور اخر بدل المفتاح S1
بانتظار ردك وسنتابع معك

[palforsan]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

نعم تستطيع لكن قبل ذلك مطلوب منك ان تقيس لنا الجهد على الاسلاك الاربعه
يعني لما تدعس اول مفتاح تشوف شو بطلع جهد على كل سلك عشان نشوف ناخدهم مباشرة ام نجري بعض التعديلات

الفولتية اعتقد انها مناسبة وهي 6 فولت والريليه كمان 6 فولت..

[palforsan]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

نعم كلامك صحيح وسوف نضع ترنزيستور اخر بدل المفتاح S1
بانتظار ردك وسنتابع معك

ممكن تعدل الدائرة وترسمها حتى لو رسم توضيحي بدي اغلبك معي استاذ وليد ..

شكرا لك

[م.وليد الفرا]

اسف كنت مشغول بمكان تاني ونسيت موضوعك وما انسانيه الا الشيطان ان اذكره
الصراحه ما رح اقدر ارسم لان برنامج الملتيسيم بدو ساعه لما يحمل
لكنني سأصف لك بدقة ماذا ستفعل والعمليه سهلة وانا اعرف انك تستطيع بحول الله وقدرته

طبعا انتا شايف المفتاح S1 له نقطتين واحده فوق متصله بالمقاومة 1 ميجا وواحدة تحت متصلة بالارضي (السالب)
هات اي ترانزيستور صغير مثل 3904 او ما شابه،،
صل مجمعه بالنقطة العليا مكان المفتاح
والمشع بالنقطة السفلى مكان المفتاح
وقاعدته صل عليها مقاومة 10 كيلو وصل الطرف الاخر للمقاومة بالسلك القادم من الموتور

كل ما يصل الجهد 6 فولت للقاعدة رح يقفل الترانزيستور كانك ضغطت المفتاح
خلصنا

المتكامله 4013 اظن بها 4 فليب فلوبات (شوف الداتاشيت) يعني مصنوعه عشانك يا بطل
اتمنى لك التوفيق

ملاحظة اي مشاكل تواجهك فكلنا آذان صاغية لك

[palforsan]

مشكور جدا اخ وليد وبارك الله فيك

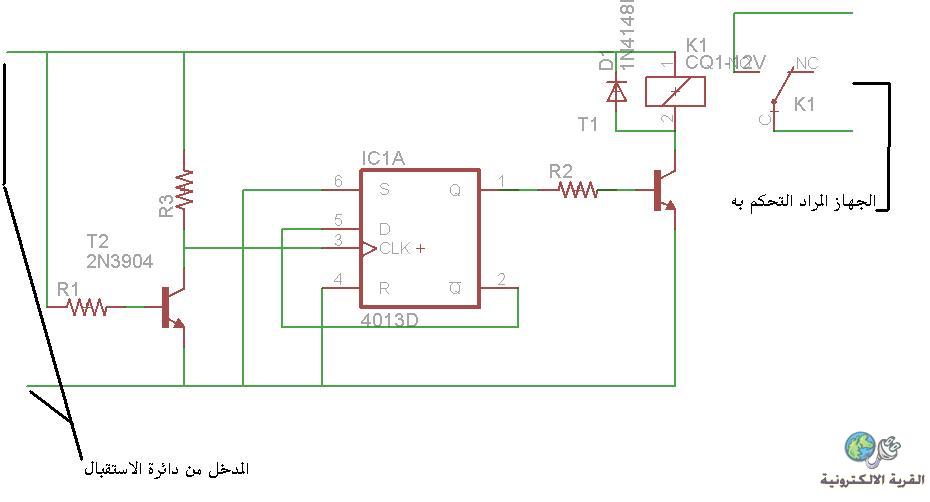

بالنسبة للدائرة ..
يعني حيكون متل هيك ولا في تعديل اخ وليد



عندما نضغط على زر الارسال يتم الاستقبال من دائرة الاستقبال ويقوم بارسال النبضة وهي 6 فولت الى قااعدة الترانزستور فيقوم بعمل مفتاح كما اشرت لي
وقمت بربط الريلاي مكان الموتور هل الربط صحيح ام خاطئ ..
هل هذا صحيح ام هناك اي تعديل ؟!

واعتقد ان المتكاملة 4013 بها 2 فليب فلوب فقط

بارك الله فيكم وجعلها في ميزان حسنتاكم

[م.وليد الفرا]

يوجد خطأ اخي
لاحظ في رسمتك الاخيرة انا المقاومة R1 من الجهة اليمين متصلة بقاعدة الترانزيستور وهذا صحيح
من الجهة اليسار يجب ان تتصل بسلك من الاربعة اسلاك التي كانت تغذي الموتور وليس كما بالرسمة اعلاه متصلة بالجهد 12 فولت

الريلي نعم هي بدل الموتور لكن ليست مباشرة فهي كما تلاحظ يوجد قبلها كل تلك الدائرة
اقصد انني سأخذ الاربعة الاسلاك التي كانت تغذي الموتورين واصل كل واحد منها بدائرة كما في الرسمة اعلاه يعني سيصبح لدي 4 دوائر كتلك الدائرة

[م.وليد الفرا]

المتكاملة بها اثنين دي فليب فلوب،،، يعني ستحتاج 2 متكامله لتحصل على اربعه دي فلويب فلوب
