أمنع التنصت عليك بالهاتف وانت تتكلم بهذة الدائرة

[emad1]

السلام عليكم

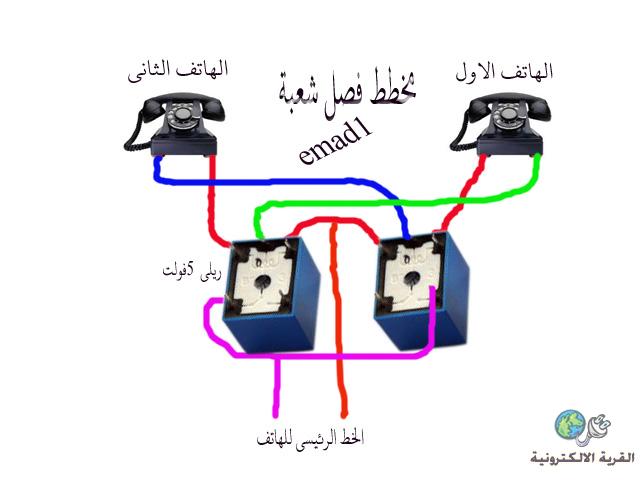

صممت هذة الدائرة البسيطة جدا وهي تمنع من التنصت عليك وانت تتكلم عبر الهاتف العادي وذلك عندما يرن جرس الهاتف فسوف يرن الهاتفان سويا وعند رفع سماعة اليدة عن اي من الهاتفان فسوف يكون الثاني بلا حرارة الا عند الانتهاء من المكالمة للذي رفع السماعة الاولى وعند لانتهاء من المكالمة وغلق السماعة فسوف تعود الحرارة للثاني وهكذا وبالعكس .
ولقد نفذت منها الكثير للااصدقاء وجربتها بنفسي وهي تعمل تمام وتعتمد هذة العملية كلها على قيمة الريلي كلما كان اصغر قيمة كان افضل اداء ويستحسن 5 فولت .

[فكروعلم]

أخ عماد هل جربت الدارة

[emad1]

نعم ولكن ليس على هذا الريلي ,هل يوجد اشكال في الرسم ؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

نعم ولكن ليس على هذا الريلي ,هل يوجد اشكال في الرسم ؟

أخي الريلية ستسحب تيار من خط الهاتف لكي تنجذب وخط الهاتف تياره محدود وبما أن ملف الريلية بالتسلسل مع خط الهاتف سيهبط الجهد الداخل إلى الهاتف بمقدار 5 فولت

[emad1]

اخي
كما قلت عملت منها الكثير وجربتها بنفسي واحتمال وجود اخطاء بالرسم بسبب تغير الريلي عموما ماذا تقترح حضرتك انا شرحت فكرة الموضوع والباقي عليك .
تحياتي.

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

اخي
كما قلت عملت منها الكثير وجربتها بنفسي واحتمال وجود اخطاء بالرسم بسبب تغير الريلي عموما ماذا تقترح حضرتك انا شرحت فكرة الموضوع والباقي عليك .
تحياتي.

أخ عماد أرجو مراجعة الرسم جيداً وبالنسبة لي كنت أعمل هذا العملية من خلال وصل دياك 22 فولت على التسلسل مع كل هاتف وبهذا يمكن التحكم بعدد غير محدود من الهواتف ولكنها كانت تؤثر على عملية كشف الرقم المتصل في بعض أنواع المقاسم

[emad1]

هذة العملية سهلة جدا ولاتوثر على الكاشف فلقد صممت منها الكثير حتى بعت منها لااناس طلبوها مني وسوف اراجع الرسم لاان عندي المخطط القديم .
شكرا اخي فكر على ملاحظاتك .
