مساعدة في معرفة أطراف مستقبل ir

[المهندس أحمد1]

السلام عليكم ورحمة الله وبركاته
لدي مستقبل أشعة تحت حمراء من صنع شركة سوني نزعته من ريسيفر قديم ورقمه هو ‏sbx1610-52 بحثت كثيرا علي النت ولكني لم أوفق في العثور علي الداتا شيت الخاصة به وأريد معرفة أطرافه أرجوكم إخواني أريد النصيحة جزاكم الله كل خير

[جابرعبدالواحد]

اخى العزيز انظر للبوردة ستجد رجل ارضى واخرى 5فولت والاخيرة هى مستقبل ir وركب اى سنسوربنفس ترتيب القديم

[المهندس أحمد1]

لا توجد أي معلومات علي البوردة ولكن هناك ثلاث مكثفات وأطرافها السالبة متصلة جميعا علي طرف من أطراف الخرج فهل هو الطرف الأرضي?

[بسام1970]

المشاركة الأصلية كتبت بواسطة المهندس أحمد1

لا توجد أي معلومات علي البوردة ولكن هناك ثلاث مكثفات وأطرافها السالبة متصلة جميعا علي طرف من أطراف الخرج فهل هو الطرف الأرضي?

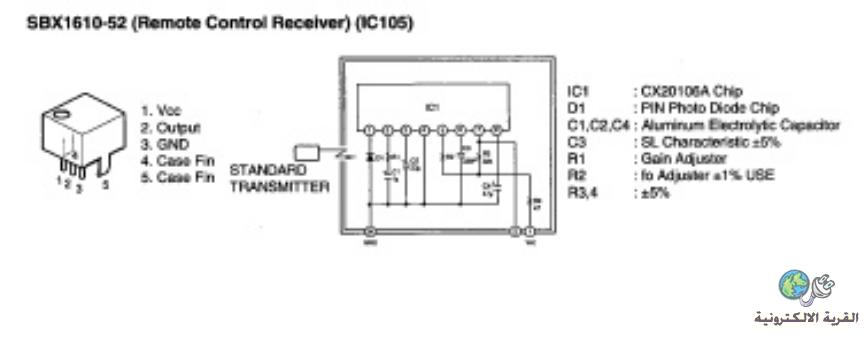

1 +
2 Output
3 GND

[المهندس أحمد1]

المشاركة الأصلية كتبت بواسطة بسام1970

1 +
2 Output
3 GND

بارك الله فيك أخي بسام والله انك بطل انا بقالي أسبوع أبحث عن الداتا شيت وابحث برقم المستقبل علي جوجل ولكني لم أوفق جزاك الله كل خير
