طلب مستعجل جداً ارجوكم .. هل دائرة الشحن هذه صحيحة ؟؟

[fire.90]

السلام عليكم ... عندي دائرة شحن لبطارية من نوع
Sealed Lead Acid Battery 6v 4AH

وأريد أن تشحن لعند 6 فولت - أي كاملة - ومن ثم تفصل .. وعندما تقل .. تبدأ الشحن من عند 5 فولت وهكذا .

هل هذه الدائرة التي صممتها صحيحة .؟؟
وهل lm471 يحتاج لــ 5 فولت Vcc ؟؟؟ أم أعلى ؟

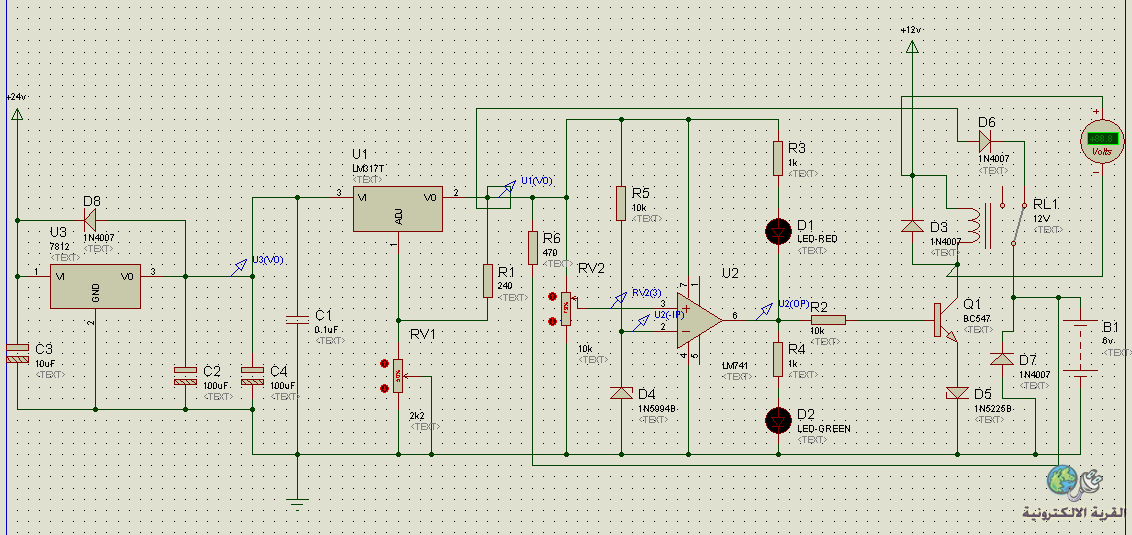

هذه الدائرة

[ماجد عباس محمد]

أولا لماذا تستخدم U3 فالمتكاملة 317 تتحمل حتى 37 فولت؟
ثانيا 741 لا يعمل على 5 فولت
ثالثا لماذا الدايود D7?
رابعا الزينر D5 مقلوب و يمكنك الاستغناء عنه لو استخدمت مقارن مثل LM311 أو LM393

[fire.90]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أولا لماذا تستخدم U3 فالمتكاملة 317 تتحمل حتى 37 فولت؟
ثانيا 741 لا يعمل على 5 فولت
ثالثا لماذا الدايود D7?
رابعا الزينر D5 مقلوب و يمكنك الاستغناء عنه لو استخدمت مقارن مثل LM311 أو LM393

شكراً لك اخ ماجد على تعديلك ..

هل بعد التعديل الذي ذكرته .. تكون الدائرة صحيحة بنسبة 100% ؟

[fire.90]

عندي سؤال أخر لو سمحت ..

هل هناك متكاملة يكون فيها 2 reference ..

يعني أقصد ..

مثلا لو قارن الفولت الراجع من البطارية وكان يساوي 5 أن يشحن حتى يصل لستة وفي حال وصل لستة أن يقارن مرة اخرى ويفصل .
