[Iraqi_Engineer]

السلام عليكم و رحمه الله و بركاته

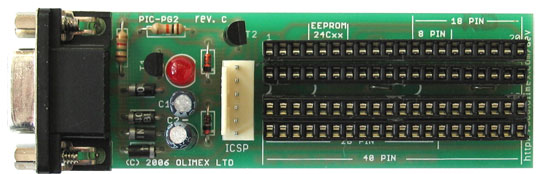

اخوان انا احاول برمجة المايكروكونترولر PIC16F84A و قمت بربط الدائرة الخاصة بالمبرمجة من نوع OLIMEX JDM programmer و هذه صورة المبرمجة



و رابط المبرمجة هو :

https://www.olimex.com/Products/PIC/...mmers/PIC-PG2/

و قد رأيت ان هذه المبرمجة مستخدمة في المنتدى كمبرمجة للمايكروكونترولر , الذي
حصل ان هذه المبرمجة لاتبرمج و لاتتعرف على الـ PIC عندما اضعه فيها و قد جربت
اكثر من برنامج معها و بدون جدوى , حتى اني جربت اكثر من حاسبة و الامر نفسه
لاتعمل , فهل من احد قد ربط هذه الدائرة الخاصة بالمبرمجة و نجحت في البرمجة عنده ارجو افادتي و جزاكم الله خيرا .

[compiler_x]

وعليكم السلام ورحمة الله اخي

والله انا حاولت معها عده مرات ولكنها لا تعمل لا اعرف الخلل عندي او في المبرمجه ولكنها مشهوره جدا

اذا كنت تحتاج الى مبرمجه لل pic16f84a فانظر هذه المبرمجه الموجوده في الرابط سهله الصنع ومجربه على هذا البك

http://www.qariya.com/vb/showthread.php?t=87992

[Iraqi_Engineer]

شكرا الك اخي العزيز جزاك الله خيرا ساجربها ان شاء الله
مثل ما قلت اخي انها مبرمجة مشهورة و لكنها لا تعمل و اعتقد انه الخلل في المبرمجة
فهي تعمل على الـ Serial port و هذا المنفذ يعطي فولتية تختلف من حاسوب لاخر
حسب نوع الـ motherboard .
ايضا قد جربت عدة انواع اخرى و لكن للاسف كلها لم تعمل و يبقى المايكروكونترولر
فارغ عندما اقوم بقراءة محتوياته ببرنامج ICprog
ان شاء الله اجرب الي انت قلت عليها , شكرا مرة اخرى .

[Iraqi_Engineer]

ايضا اخي العزيز يوجد برنامج افضل من الـ Icprog و هو برنامج PICPgm و الميزة
الرائعة في هذا البرنامج انه يتحسس وجود المايكروكونترولر و يفرأ معلوماته



عندما قمت باختبار هذا البرنامج مع مبرمجة الـ JDM كان احيانا يتحسس وجود
المايكروكونترولر في مكانه فيعطي PIC16F84a و احيانا لايتحسس فيكتب
Uknown PIC فأعرف انه التوصيلات فيها مشكلة و اضبط التوصيلات فيقرأ الاسم
فأعرف انه في مكانه الصحيح , حسب رأي هذا افضل برنامج للتعامل مع المبرمجات

و هو برنامج مجاني و يمكن تنزيله من الرابط التالي
http://picpgm.picprojects.net/download.html

مع تحياتي

[compiler_x]

اهلا وسهلا فيك اخي اعتقد ان ال icprog فيه هذه الميزة ايضا
انا استخدم winpic800 فهو ايضا مجاني ويتحسس وجود المبرمجه ونوع الايسي
فقط عليك الحذر عند التعامل مع البك
فعليك اولا تركيب المبرمجه وثم تشغيل البرنامج ومن ثم وضع البك ثم تقوم ببرمجته وعند الانتهاء من البرمجه يمكنك نزعه ثم اغلاق البرنامج
هذا ما ينصح به البعض حفاظا على البك من التلف

تقبل تحياتي

[Iraqi_Engineer]

شكرا جزيلا جزاك الله خيرا
سأطبق ما قلته حول طريقة البرمجة و ان شاء الله ارد ما سيحصل معي , تحياتي

[النعمي]

http://www.qariya.com/vb/showthread.php?t=110914

ياليت تشوف الرابط .. نفس المبرمجه وهي شغاله 100%

[Iraqi_Engineer]

اقتباس المشاركة الأصلية كتبت بواسطة النعمي http://www.qariya.com/vb/showthread.php?t=110914 ياليت تشوف الرابط .. نفس المبرمجه وهي شغاله 100%

شكرا , ان شاء الله ساجربها .
