[metalljack]

السلام عليكم أصدقائي الأعزاء
لقد قمت بعمل جهاز انفيرتر يتحكم به ميكروكنترولر مشكلتي هي انني استخدمت 7805 لتنظيم الجهد الدارة تعمل بكفائة عالية ... لكن
عندما يشتغل الإنفيرتر يصبح خرج منظم الجهد 5.5 بدل 5 فولت هذا قد أثر في قرائات الميكرو لأن الجهد المرجعي لدي يجب ان يكون 5 فولت وبتغييره أصبحت القيم تتغير بشكل خاطئ جربت ان اضع زنر لم استفد ارجّح السبب الى التحريض الناشئ عن عمل المحول وكل مازاد الحمل زادت الأخطاء بسبب ارتفاع الجهد المرجعي

شكرا لتعاونكم أصدقائي

[ahmad_s_f]

السلام عليكم ورحمة الله وبركاته .. تمنياتي لك بالتوفيق اخي الحبيب ..م/ عصام

المفترض والطبيعي أن يكون خرج منظم الجهد 7805 هو 5 فولت وليس 5.5 فهناك احتمالات كثيرة قد تكون هي سبب ان الخرج أصبح 5.5 فولت وليس 5 فولت منها أن يكون منظم الجهد قد تلف وهناك احتمالات أخرى

منها على سبيل المثال .. أن منظم الجهد لابد أن يكون الدخل له جهد DC نقي أو شبه مستقر وأقصد بذلك أنه لو كان لدينا جهد AC وقمنا بتوحيد هذا الجهد باستخدام دايودات bridge rectifier ثم قمنا بعد ذلك بتنعيم الجهد باستخدام مكثف فإن هذا المكثف لو كان قيمته قليلة سيجعل الجهد ليس خط مستقيم كما نظن خصوصا مع وجود Load في الدائرة .. بل سيكون الجهد متذبذب وليس خط مستقيم ومعنى ذلك أن الجهد سيتغير وليكن مثلا 8 فولت ثم 10 ثم 7.5 وهكذا وبالتالي هذا الجهد سيكون هو دخل منظم الجهد 7805 وبالتالي لن يعمل منظم الجهد بشكل جيد .. فالأفضل أن يكون الجهد يمثل خط مستقيم وذلك عن طريق وضع مكثف كبير بعد الدايودات وليس مكثف صغير .. ولتكن قيمة هذا المكثف الكبير 4700 ميكروفاراد أو أكثر .. هذا سيجعل الجهد أكثر استقرارا

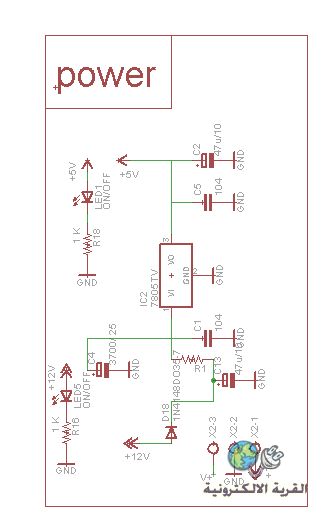

أنت كتبت في الرسمة أن الدخل لمنظم الجهد أكبر من 7.5 فلو افترضنا ان هذا الجهد مثلا هو 8 فولت مستقرين بسبب وضعنا للمكثف كبير السعة .. فهذا سيجعل منظم الجهد يعمل بشكل أفضل ويكون خرجه دقيق 5 فولت إن شاء الله.

هناك احتمال آخر قد يكون هو سبب المشكلة .. وهو أن منظم الجهد له حد أقصى من التيار يتحمله هذا الحد يعتمد على شكل التغليف الخاص به فمعظم الأنواع الموجودة في السوق تشبه الصورة التالية

هذا النوع يتحمل تيار واحد أمبير وإذا كانت دائرتنا تحتاج لتيار قريب من الواحد أمبير أو أكثر فهذا سيجعل الـ regulator يسخن أو لا يعمل بشكل سليم وبالتالي خرج غير سليم ويعرضه للتلف .
-ملحوظة قد يتغير هذا التيار من اصدار إلى اصدار على حسب الشركة المصعنة لمنظم الجهد فالرجاء الرجوع للداتاشيت دائما

هناك نوع تغليف آخر لمنظم الجهد مثل هذا التغليف الذي بالصورة

وينصح باستخدام هذا النوع إذا كانت الدائرة تستهلك تيار كبير وليكن مثلا 3 أمبير أو 4 أمبير .. لأن هذا النوع يتحميل تيارات عالية تصل إلى 4 أو 5 أمبير (ارجع للداتاشيت للحصول على الرقم بدقة) .

هناك أيضا سبب شائع لحدوث مشاكل مع منظم الجهد 7805 وهو أنه لو كان الدخل الخاص بمنظم الجهد عبارة عن جهد كبير 12 فولت او أكثر وكان التيار الخاص بالباور سابلاي كبير واحد امبير مثلا أو أكثر فسنلاحظ أن منظم الجهد ترتفع درجة حرارته وكلما زاد الجهد ترتفع درجة الحرارة أكثر لأنه يحاول تخفيض هذا الجهد إلى 5 فولت فيكون جزء من ذلك على صورة حرارة ..

لذلك يفضل أن يكون الجهد من 7.5 مثلا إلى 9.5 فولت وإن زاد قليلا فانتبه للحرارة فإذا وجدت الحرارة ترتفع فحاول تخفيض الجهد بأي وسيلة أو قم بوضع مشتت حرارة على منظم الجهد كنوع من تقليل الحرارة لكني دائما أفضل حل المشكلة نفسها وليس حل الأعراض الناتجة .. فالافضل تقليل الجهد ويمكن ذلك عن طريق استخدام مقاومات ذو قيمة صغيرة ولكن تتحميل باور عالي أو تيار عالي أو عن طريق استخدام دايودات لأن كل دايود نضعه في طريق الجهد يخفض الجهد بمقدار 0.7 فولت ..

ارجو ان يكون الكلام السابق مفيد وإن لم ينجح كل ماسبق فالرجاء وضع الدائرة الكاملة هنا حتى يتناقش معك الاخوة فقد نجد هناك سبب آخر للمشكلة ..

تمنياتي بكل التوفيق

[metalljack]

شكرا لك معلمي الغالي وشكرا على التوسع في الشرح جزاك الله خيرا
ما يحدث عندي فعلا غريب سحب الأمبر لدي هو بحدود 300 مل امبير

والمصدر هو 12 فولت من بطارية ويوجد بالظبط مكثف 4700
الدارة تعمل بشكل مثالي لكن عندما يعمل الطرنس الخاص بالإنفيرتر تصبح ال 5 5.5
أظن السبب هو التحريض الناتج من محول الإنفيرتر أعتذر عن عدم وضع التصميم كاملا (لشروط الزبون )
شكرا مرة اخر على المساعدة

[M_ziebaq]

حول ال 12 فولط من 220 وليس من البطارية
حاكيني بوضحلك أكتر من هيك
