اختبار 74hc151n

[محمد يسرى محمد]

يا جماعة حد يقدر يساعدنى فى كيفية اختبار ic من نوع 74hc151n بالافوميتر ؟؟

[فهد المنصور]

74hc151n هي دائرة منطقية .. والدوائر المنطقية يصعب جداً أن لم يكن مستحيلاً أحياناً فحصها عن طريق الملتميتر .. بسبب سرعة التذبذب بين 1 و 0
يتم فحصها بواسطة أجهزة اختبار خاصة للدوائر المنطقية او عن طريق فاحص دوائر منطقية سواء كانت TTL او CMOS

مثلاً 74XXX هي من فئة TTL ويمكن أختبارها أثناء وجودها في الدائرة مع وجود الداتا شيت الخاص بها

دائرة فحص حالة الدائرة المتكاملة الرقمية من نوع TTL مع شاشة

فاحص الدوائر المتكاملة TTL

أيضا أحيانا كثيرة تحتاج لجهاز حاقن للأشارة

حاقن إشارة

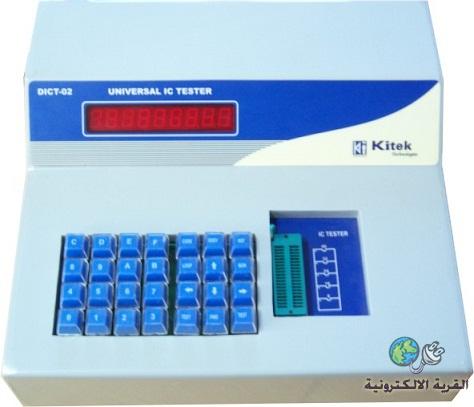

جهاز Digital ICs Tester

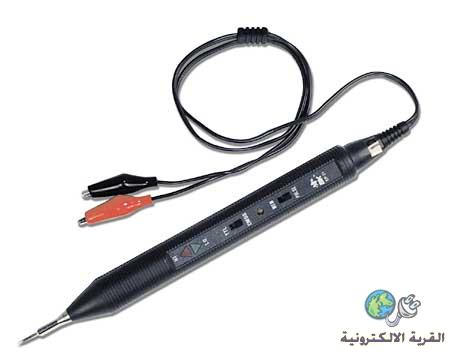

Digital Logic Probe
