[spook2012]

السلام عليكم
ارجو مساعدتي في دائرة optical encoder لاني قمت بتوصيلها وجربتها اول مرة كانت التيجة 100% وكان الخرج موجة مربعة وكلما ازيد سرعة الموتر يزيد اتساع الموجة والعكس
ولكن عندما جربتها بعد عدة ايام لم تعطي نفي النتيجة وكانت الموجة غير مربعة فقد كان فيها ميول من فوق وتحت وتأكد من التوصيلات لكني لم اجد اي خطأ
ارجو مساعدتي في معرفة الخطأ

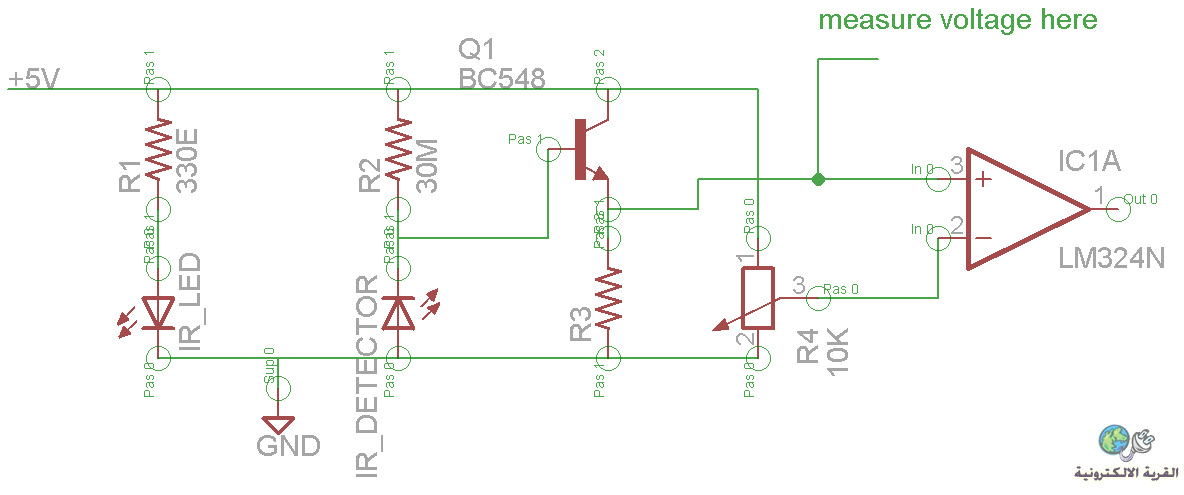

وهذه دائرة optical encoder :

[ماجد عباس محمد]

أخى
اتعجب أن عملت هذه الدائر أولا
المقاومة R2 قيمتها 30 ميجا و بالتالى التيار المار سيكون أقل من تيار التسريب Leakage Current للترانزيستور و بالتالى لن يشعر بها الترانزيستور أساسا
ثانيا المكبر 324 افترض أنه بتغذية 5 فولت أيضا لكن يفضل دوما وضع تغذية عكسية موجبة لتسريع الإنتقال و الإستجابة
لماذا لا تستخدم أوبتو حرف U وهو متوافر فى الآسواق و ذو استجابة عالية ولا يحتاج لترانزيستور و محمى من أى تداخلات من الإضاءة، لقد استخدمته فى تاكو للموتورات و كان ناجح
ملحوظة R3 لم تذكر قيمتها
