دائرة تشغيل مصباح فلورسنت صغير على بطارية 6 فولت

[emad1]

السلام عليكم

دائرة تشغيل مصباح فلورسنت صغير على بطارية 6 فولت وهذة الدائرة قادرة على توليد 1 امبير او اكثر .

مخطط الدائرة

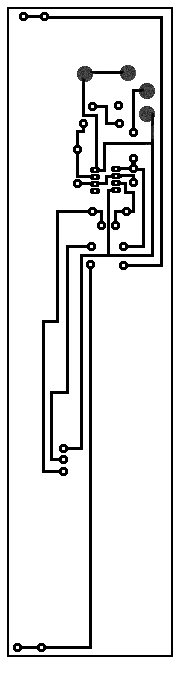

مخطط دائرة الطبع pcb وهو الاهم للتنفيذ الفوري

عناصر الدائرة :

C1 0.0047uf Mono Capacitor
C2 0.1uf Disc Capacitor
D1, D2 1N4007 Diode
FTB Filtered Blacklight Tube
IC1 555 Timer IC
P1 10k Trim Pot
Q1 TIP30 PNP Power Transistor
R1 470 Ohm Resistor
R2 270 Ohm Resistor
T1 Medium Yellow Inverter Transformer
MISC IC Socket, Heat Sink For Q1, Screw, Nut, Wire and PC Board

[م.وليد الفرا]

السلام عليكم ورحمة الله وبركاته
يسلمو يسلمو يسلمو

تساؤلات:
1- حضرتك كاتب في العنوان 6 فولت والبطارية على المخطط 8 فولت؟ شو القصه؟
2- شو يعني FTB Filtered Blacklight Tube لا اريد ترجمه اريد كم وات؟
3- شو يعني T1 Medium Yellow Inverter Transformer؟؟؟ هل تقصد اروح اجيب اي محول اصفر متوسط الحجم وخلصنا ولا شو؟؟؟ اعترف يا عماد.
4- كيف عرفت ان الدائرة قادرة على اعطاء 1 أمبير أو أكثر؟
5- ما وظيفة الديودين الاول والثاني؟
6- وهاد سؤال شخصي انو انا ملاحظ اهتمامك الغير عادي بحكاية مخطط دائرة الطبع pcb ،، وتعتبره الاهم، وكثيرا ما ركزت عليه وطلبته من الاخوة الذين يضعون دوائر من دونه!!!!! فما هي قصتك؟؟ هل لديك ماكنه ما او ما شابه تطبعها لك بسرعه، انا عايز منك تحكي بصراحه وتفهمنا شو سر اهتمامك بالدارة المطبوعة
تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

السلام عليكم ورحمة الله وبركاته
يسلمو يسلمو يسلمو

تساؤلات:
1- حضرتك كاتب في العنوان 6 فولت والبطارية على المخطط 8 فولت؟ شو القصه؟
2- شو يعني FTB Filtered Blacklight Tube لا اريد ترجمه اريد كم وات؟
3- شو يعني T1 Medium Yellow Inverter Transformer؟؟؟ هل تقصد اروح اجيب اي محول اصفر متوسط الحجم وخلصنا ولا شو؟؟؟ اعترف يا عماد.
4- كيف عرفت ان الدائرة قادرة على اعطاء 1 أمبير أو أكثر؟
5- ما وظيفة الديودين الاول والثاني؟
6- وهاد سؤال شخصي انو انا ملاحظ اهتمامك الغير عادي بحكاية مخطط دائرة الطبع pcb ،، وتعتبره الاهم، وكثيرا ما ركزت عليه وطلبته من الاخوة الذين يضعون دوائر من دونه!!!!! فما هي قصتك؟؟ هل لديك ماكنه ما او ما شابه تطبعها لك بسرعه، انا عايز منك تحكي بصراحه وتفهمنا شو سر اهتمامك بالدارة المطبوعة
تحياتي

كنت بدي أعلق بالأخ عماد قبلك ولكن سبقتني أي هيك مابس تعلق فيني لوحدي
أكرر نفس الأسئلة للأخ عماد وكل مرة بقدم دارة يجي عماد ويقلي وين pcb وما بعرف كيف أهرب منه
تحياتي أخ عماد علقتك صعبة مع الأخ وليد

[عوني73]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

السلام عليكم ورحمة الله وبركاته
يسلمو يسلمو يسلمو

تساؤلات:
1- حضرتك كاتب في العنوان 6 فولت والبطارية على المخطط 8 فولت؟ شو القصه؟
2- شو يعني FTB Filtered Blacklight Tube لا اريد ترجمه اريد كم وات؟
3- شو يعني T1 Medium Yellow Inverter Transformer؟؟؟ هل تقصد اروح اجيب اي محول اصفر متوسط الحجم وخلصنا ولا شو؟؟؟ اعترف يا عماد.
4- كيف عرفت ان الدائرة قادرة على اعطاء 1 أمبير أو أكثر؟
5- ما وظيفة الديودين الاول والثاني؟
6- وهاد سؤال شخصي انو انا ملاحظ اهتمامك الغير عادي بحكاية مخطط دائرة الطبع pcb ،، وتعتبره الاهم، وكثيرا ما ركزت عليه وطلبته من الاخوة الذين يضعون دوائر من دونه!!!!! فما هي قصتك؟؟ هل لديك ماكنه ما او ما شابه تطبعها لك بسرعه، انا عايز منك تحكي بصراحه وتفهمنا شو سر اهتمامك بالدارة المطبوعة
تحياتي

السلام عليكم استاذ وليد
في عندك شي دارة تشغيل نيونة 20 واط و 40 واط تعمل على 12 فولط تكون ضوها قوي وفعال ومكوناتها سهلة بخصوصي الطرنس وحضرتك مجربها

لنو اغلب هالدارات بيكون اضائتها ضعيفة واهم شي كيف نصنع الطرنس الصغير والله ينور عليك دنيا واخرة بتعرف الكهربا بسوريا هاليومين تعبانة شوي

[ماجد عباس محمد]

إضافة لتساؤلات الأخ الفاضل م. وليد
لماذا لا يوجد دايود أو أى دائرة حماية للترانزيستور على طرفى ملف المحول خاصة أن التردد من 1ك إلى 10 ك؟

البوردة تبين أن مقاس اللمبة هو الموضح بطولها حيث توجد أطراف التوصيل بأعلى و أسفل البوردة وهى صغيرة جدا قرابة 20 سم

[emad1]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

السلام عليكم ورحمة الله وبركاته
يسلمو يسلمو يسلمو

تساؤلات:
1- حضرتك كاتب في العنوان 6 فولت والبطارية على المخطط 8 فولت؟ شو القصه؟
2- شو يعني FTB Filtered Blacklight Tube لا اريد ترجمه اريد كم وات؟
3- شو يعني T1 Medium Yellow Inverter Transformer؟؟؟ هل تقصد اروح اجيب اي محول اصفر متوسط الحجم وخلصنا ولا شو؟؟؟ اعترف يا عماد.
4- كيف عرفت ان الدائرة قادرة على اعطاء 1 أمبير أو أكثر؟
5- ما وظيفة الديودين الاول والثاني؟
6- وهاد سؤال شخصي انو انا ملاحظ اهتمامك الغير عادي بحكاية مخطط دائرة الطبع pcb ،، وتعتبره الاهم، وكثيرا ما ركزت عليه وطلبته من الاخوة الذين يضعون دوائر من دونه!!!!! فما هي قصتك؟؟ هل لديك ماكنه ما او ما شابه تطبعها لك بسرعه، انا عايز منك تحكي بصراحه وتفهمنا شو سر اهتمامك بالدارة المطبوعة
تحياتي

اولا: السلام عليكم ورحمة الله وبركاته
ماشاء الله عليك اخي وليد ذاكرتك ماشاء الله قوية بخصوص الدائرة هذة بصراحة انا شفتها باأحد المواقع الاجنبية وترجمتها وهذة المعلومات التي امامك اللي ظهرت عندي .

اما بخصوص تاكيدي على دوائر الطبع pcb لاأن بصراحة احب جدا ان أرى موضوع متكامل من جميع النواحي يعني ترى كثيرا في المنتدى موضوع فقط المخطط زين اين دائرة الطبع لكي أنفذها لاان مثل ماتعرف ليس كل الاعضاء يجيدون الرسم على برامج الرسم انا والحمد لله أرسم على اكثر من برنامج ولهذا عندما انشر موضوع احب كثيرا ان انزل معها دائرة الطباعة لكي نسهل على العضو تنفيذ الموضوع بسهولة .ولااملك ماكنة طبع .بيدي اعمل كل شيء والحمد لله .

أستاذ وليد على مهلك على اشوية الاخ فكر وعلم خلص وأستلمتني بصراحة انا لااقدر عليك انا عبد فقير من عباد الله مسكين وانت ماشاء الله مدرسة وكنت اقرأ عن منازلاتك انت والاخ فكر ,,, وطالب مني توضيحات انا قرأت موضوع وترجمته نصاً.

تحياتي

[emad1]

المشاركة الأصلية كتبت بواسطة فكروعلم

كنت بدي أعلق بالأخ عماد قبلك ولكن سبقتني أي هيك مابس تعلق فيني لوحدي
أكرر نفس الأسئلة للأخ عماد وكل مرة بقدم دارة يجي عماد ويقلي وين pcb وما بعرف كيف أهرب منه
تحياتي أخ عماد علقتك صعبة مع الأخ وليد

أه لقد أستلمني الاخ وليد وانت فلتت كنت أشاهد منازلاتك معه وأضحك هههههه
اما بخصوص طلبي لدائرة الطبع دائما بالله عليك هل كل الاعضاء يجيدون الرسم والتصميم قلي وانت واحد منهم قلت لاتجيد الرسم على البرامج ومع العلم أجادة الرسم ضرورية جدا للهاوي والمتعلم وانا شخصيا هاوي عندما دخلت لهذا المجال قررت وبااصرار تعلم رسم وتصميم البرامج والحمد لله اجيد ثلاثة برامج وارسم واصمم واطبع بيدي ومتعة مابعدها متعة ودائما أطلع على ماتوصل اليه الغرب بمجال الطبع واهديك موقع اطلع عليه وشاهد اين وصلوا بالطباعة .

www.lpkf.com
تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

أه لقد أستلمني الاخ وليد وانت فلتت كنت أشاهد منازلاتك معه وأضحك هههههه
اما بخصوص طلبي لدائرة الطبع دائما بالله عليك هل كل الاعضاء يجيدون الرسم والتصميم قلي وانت واحد منهم قلت لاتجيد الرسم على البرامج ومع العلم أجادة الرسم ضرورية جدا للهاوي والمتعلم وانا شخصيا هاوي عندما دخلت لهذا المجال قررت وبااصرار تعلم رسم وتصميم البرامج والحمد لله اجيد ثلاثة برامج وارسم واصمم واطبع بيدي ومتعة مابعدها متعة ودائما أطلع على ماتوصل اليه الغرب بمجال الطبع واهديك موقع اطلع عليه وشاهد اين وصلوا بالطباعة .

www.lpkf.com
تحياتي

أخة عماد شو رأيك أنا أستلم تصميم الدوائر وأنت بترسم اللوحة pcb تعاون مشترك لخدمة الأعضاء
