دائرة بسيطة لبندقية صاعقة

[emad1]

السلام عليكم

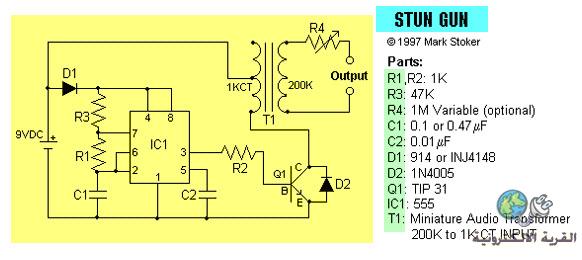

Stun Gun Circuit

هذا بندقية صاعقة بواسطة بطارية 9V. المحول تصعد الجهد لنحو 1800V (ولكن مع منخفضة جدا الحالي). ويستخدم الموقت IC 555 لتوليد الناتج عالية التردد. المقاوم MEG 1 متغير يمكن استخدامها في الإخراج لإسقاط الجهد، ، وتوخي الحذر، من الخرج العالي للجهد . وسوف يؤدي لمس اقطاب الخرج لصدمة مؤلمة.

[coder]

أخي عماد دوائرك جميلة أنت وأخي فكروعلم .

ولكن لماذا لا تأخذ واحدة من دوائرك وتقوم بشرحها تفصيلآ وعملها على الواقع (لو فهمت دارئرة واحدة وكيفية عملها أستطيع فهم باقي الدوائر وتطبيقها)

شكرآ لك .

[emad1]

المشاركة الأصلية كتبت بواسطة coder

أخي عماد دوائرك جميلة أنت وأخي فكروعلم .

ولكن لماذا لا تأخذ واحدة من دوائرك وتقوم بشرحها تفصيلآ وعملها على الواقع (لو فهمت دارئرة واحدة وكيفية عملها أستطيع فهم باقي الدوائر وتطبيقها)

شكرآ لك .

بصراحة الوقت جدا جدا ضيق وبمجاهدة كبيرة اجد بعض الوقت لكي انشر دائرة او دائرتين لااني عاكف على تصميم دوائري الخاصة رسم وتصميم وتنفيذ أعتقد الدائرة بسيطة وسهلة التنفيذ .

[soukdok]

مشكور أخي ...........ولكن الدائرة موجودة منذ اعوام على القرية


ولمن يريد المزيد في هذا شأن اليكم موضوع الأخ فهد تحت عنوان' أمتلك مسدس حماية .. وبدون ترخيص حكومي ..

Read more: http://www.qariya.com/vb/showthread....#ixzz27VKtOlCs

[فكروعلم]

المشاركة الأصلية كتبت بواسطة soukdok

مشكور أخي ...........ولكن الدائرة موجودة منذ اعوام على القرية


ولمن يريد المزيد في هذا شأن اليكم موضوع الأخ فهد تحت عنوان' أمتلك مسدس حماية .. وبدون ترخيص حكومي ..

Read more: http://www.qariya.com/vb/showthread....#ixzz27VKtOlCs

لا يا أخي الدارة تختلف عن دارة الأخ فهد ولو كانت تستخدم نفس الدارة المتكاملة

[soukdok]

المشاركة الأصلية كتبت بواسطة فكروعلم

لا يا أخي الدارة تختلف عن دارة الأخ فهد ولو كانت تستخدم نفس الدارة المتكاملة

هاهي أخي نفس الدائرة من زمان على القرية ...... تفضل

http://www.qariya.com/vb/showthread.php?t=28159

[emad1]

انا لم أعلم بهذة الدائرة من قبل لاان ببساطة شديد لايوجد عضو واحد يعرف ماذا طرح في المنتدى طوال مدة المنتدى لذلك انا نشرتها من باب الاستفادة من الفكرة ليس الا وانا بدور ضد التكرار وكما يقال ( في الاعادة أفادة ) .

[soukdok]

المشاركة الأصلية كتبت بواسطة emad1

انا لم أعلم بهذة الدائرة من قبل لاان ببساطة شديد لايوجد عضو واحد يعرف ماذا طرح في المنتدى طوال مدة المنتدى لذلك انا نشرتها من باب الاستفادة من الفكرة ليس الا وانا بدور ضد التكرار وكما يقال ( في الاعادة أفادة ) .

استعمل خاصية البحث لكتابة موضوع جديد ...... على كل حال شكرا لك
من قال في الاعادة متعة و افادة...ألم يقول إذا ظهرت المعنى فلا فائدة في التكرار
هههههههههههههههههههههههه مع تحياتي
