السلام عليكم و رحمه الله و بركاته

هذه صوره لاطراف ملفات التيار المتردد لمولد الاثاره قبل توحيدها بواسطه المواحدات وهما عباره عن 6 اطراف 3 يمين و 3 شمال

كيف يمكن ان يتم الغاء طرف منهم دون ان يتصل بموحد و يعمل المولد و يخرج خرج كيف ذلك و يعمل دون اى تاثير ماتفسير ذلك رجاءا ممن لديه تفسير ان يوضحه لى و جزاكم الله خير الجزاء

http://www7.0zz0.com/2012/09/27/14/216560839.jpg

http://www7.0zz0.com/2012/09/27/14/403458893.jpg

هذه صوره الموحدات الدواره وكما نرى فهى مقسومه الى جزء 3 موحدات موجب و 3 موحدات سالب

فى انتظار ارائكم ؟؟؟

[حيدر علاج حسن]

مولد الاثارة هو ثلاثي الطور و مجموعة الدايودات هي قنطرة توحيد ثلاثية الطور كاملة الموجة full wave three phase rectifier و بما ان الخرج هو تيار مستمر فانه سيخرج كذلك سواء كان ثلاثي الطور او احادي الطور ...
و يبقى الفرق في ان جهد الخرج سوف يقل فقط و هذا يمكن تصحيحة من زيادة تيار الاثارة من خلال منظومة AVR ...

[reegolas cage]

جزاك الله خيرا ياباشمهندس حيدر على الاهتمام و الرد على سؤالى

و لكن انظر معى الى هذه الرسمه

http://www4.0zz0.com/2012/09/22/17/377771893.jpg

ستجد ان هناك 6 دايودات و كما ذكرنا 3 موجب و 3 سالب
و كما ترى فى هذه الرسمه فاان هناك
http://www7.0zz0.com/2012/09/27/14/216560839.jpg
6 اطراف خارجه من الملفات التى ستركب على
http://www7.0zz0.com/2012/09/27/14/403458893.jpg
هذه الموحدات فكيف يمكن تركيب 5 دايودات فقط مع بقاء طرف ملف خالى لا يتصل بشئ
اتمنى ان اكون سؤالى لم يضايقك لانى فعلا احتاج مساعدتك حتى افهم كيف يخرج هذا المولد خرج

[reegolas cage]

سبب سؤالى هو خبرتى القليله بانه سبب من اسباب عدم خروج خرج للمولد هو عطل فى الموحدات فكيف لى ان اتخيل باانه يمكن ان اتخلى عن احدهم ويعمل ايضا المولد

و اسف للاطاله

[حيدر علاج حسن]

الاطراف السته التي توصل الى الدايودات هذه جميعها نهايات و البدايات موصوله مع بعضها بتوصيل ستار ...
اما النهايات الثلاثة فكل نهاية تتفرع الى فرعين كل فرع يذهب الى دايود موجب و اخر سالب ....
الآن لو الغينا توصيل احد الدايودات فكانما استخدمنا خطين من مولد الاثارة و تركنا الخط الثالث و بذلك سوف تتحول قنطرة التقويم من ثلاثية الطور الى احادية الطور ...
و كتحصيل حاصل فان التيار الخارج من القنطرة سيكون ايضا مستمر لكن بقيمة اقل و يمكن تعويض هذا النقص بزيادة تيار الاثارة من منظومة VAR ...

اذا لم تتضح الفكرة ساضطر لشرحها باستخدام المخططات ...

[reegolas cage]

هو بجد جزاك الله خيرا على سعه صدرك معى وانا فهمت ماذا تقصد ولكن لو هناك امكانيه رفع مخطط فلك جزيل الشكر ياباشمهندس حيدر

[reegolas cage]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اما النهايات الثلاثة فكل نهاية تتفرع الى فرعين كل فرع يذهب الى دايود موجب و اخر سالب .......

انا فهمت كيف تم الغاء الموحد نظريا لكن عمليا لم افهم التوصيله

[حيدر علاج حسن]

موقع الرفع الخاص بالقرية لا يعمل عندي .. لا اعرف المشكلة ....

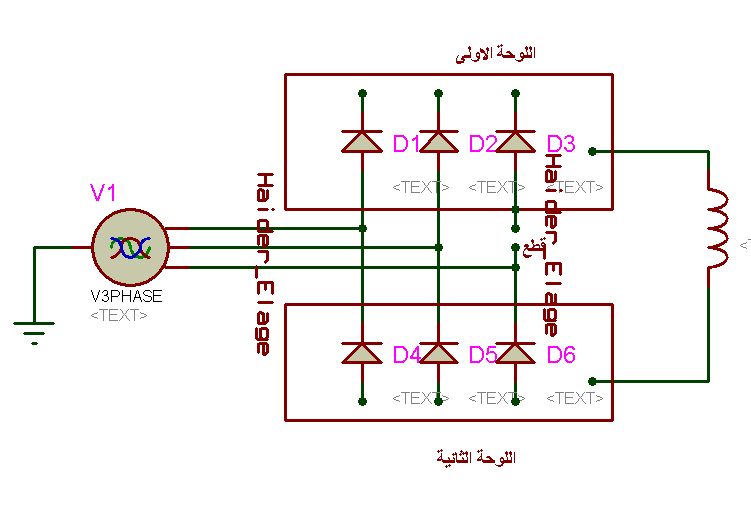

هذا هو المخطط العملي للتوصيل

لاحظ القطع في توصيلة الدايود رقم 3 ...
و ايضا التفرعات الست التي تخرج من المولد الثلاثي الى الدايودات حيث عملنا القطع في احداها ....
الان اصبح الدايود رقم 3 و الدايود رقم 6 خارج الدائرة ...
و بقيت الدايودات الاربعة الاخرى تمثل دائرة تقويم رباعية احادية الطور ...
