دارة مراقبة شحن عن طريق 555

[rokoz77]

تحية لكل اﻻ عضاء
انا احاول ان اصمم دارة مراقبة شحن بطارية 12v بواسطة العداد555
ولكن اريد ان تتم المراقبة على مرحلتين
1- مراقبة الحد اﻻ دنى
2-مراقبة الحد اﻻ على
وطبعا ضبط كل حالة على انفراد
يعني اذا تغير الحد اﻻ على مثﻼ فﻼ يتاثر الحد اﻻ دنى
فاذا كان لديكم افكار فتعالو نتعاون على تصميمها

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

تحية لكل اﻻ عضاء
انا احاول ان اصمم دارة مراقبة شحن بطارية 12v بواسطة العداد555
ولكن اريد ان تتم المراقبة على مرحلتين
1- مراقبة الحد اﻻ دنى
2-مراقبة الحد اﻻ على
وطبعا ضبط كل حالة على انفراد
يعني اذا تغير الحد اﻻ على مثﻼ فﻼ يتاثر الحد اﻻ دنى
فاذا كان لديكم افكار فتعالو نتعاون على تصميمها

فكرة جميلة والأجمل فيها التعاون لتصميمها أنا جاهز ولنشوف الأعضاء كيف همتهم انشالله نتوصل لنتيجة ممتازة

[rokoz77]

شكرا لك اخ فكر وعلم وارجو من الاخوة الاعضاء تقديم بعض الاقتراحات حتى نبدأ بتصميمها

[مدحتكو]

بانتظار ابداعاتكم

[ماجد عباس محمد]

معذرة
ما الهدف من كونها بالمؤقت 555 فهى معمولة بزوجين من المقارن أى متكاملة واحدة LM393 وهى فى الداتا شيت باسم window comparator
خاصة و ان الدائرة ستفرض الغاء وظيفة التوقيت و استغلال المقارن بداخلها؟

[rokoz77]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

معذرة
ما الهدف من كونها بالمؤقت 555 فهى معمولة بزوجين من المقارن أى متكاملة واحدة LM393 وهى فى الداتا شيت باسم window comparator
خاصة و ان الدائرة ستفرض الغاء وظيفة التوقيت و استغلال المقارن بداخلها؟

اخي العزيز الهدف هو
1-اولا ال 555 نحن نستعمله كمؤقت ولكن له مجالات استعمال اخرى (مقارن مثلا)
2- الجميل في 555 انه يمكن مقارنة حالتين كل واحدة على حدة
3- خرجه جيد بالتالي يمكن توفير الكلفة بالغاء بعض القطع
4- متوفر بكثرة و باسعار رخيصة


والنتيجة هي توفير الوقت والجهد والمال توفير القطع
ما رأيك أخي الكريم هل كلامي صحيح

[فكروعلم]

أخي rokoz77 هل تريد أن يكون خرج ال 555 يتحكم بريلية وعن طريقها يتم التحكم بفصل الشاحن
وياأخ مدحت شايف ماحدا بدو يتعب حالو بالتفكير غيري

[فكروعلم]

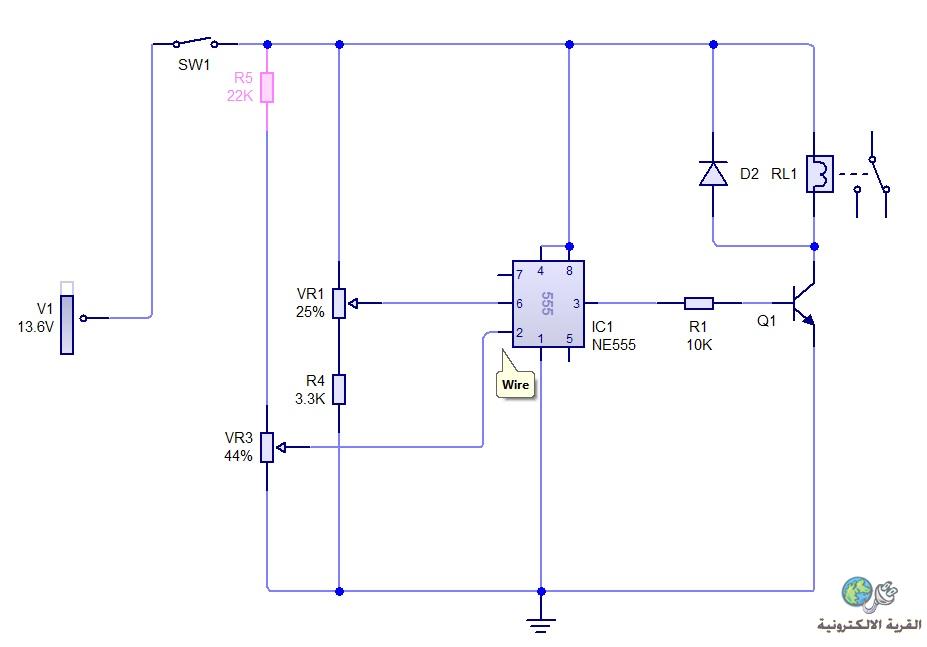

هذه صورة أولية للدارة وهي تحتاج إلى إكمال هل هذا ماتريده لكي أكمل
