دائرة تكبير الصوت 40 وات وبدون اي عناصر .

[emad1]

السلام عليكم

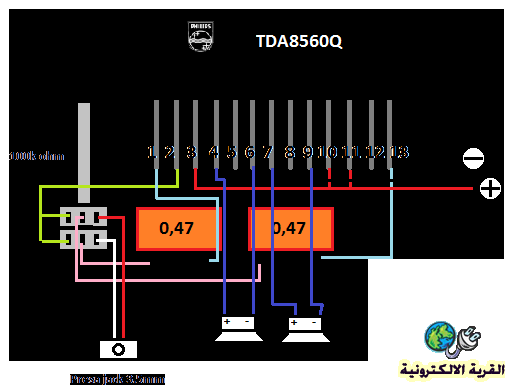

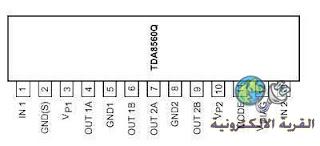

هذة تعتبر أبسط واسهل دوائر تكبير الصوت وبقدرة 40 واط وبدون اي اضافة عناصر مع المتكاملة TDA8560Q .









وهذا تصميم اخر

[نبيل ريان]

اخى الحبيب وما قيمت الفوليم المستخدم وشكرا لك

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نبيل ريان

اخى الحبيب وما قيمت الفوليم المستخدم وشكرا لك

يمكن استخدام 10 أو 20 كيلو أوم

[emad1]

أو 50 كيلو اوم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

أو 50 كيلو اوم

أخ عماد بما أنك تطالب ب PCB دائماً أذهب إلى هذا الربط ستجد PCB المناسب لهذه الدارة

[emad1]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخ عماد بما أنك تطالب ب PCB دائماً أذهب إلى هذا الربط ستجد PCB المناسب لهذه الدارة

أولاً:

والله والله والله قسم احاسب عليه يوم القيامة عندما نشرت موضوعي هذا فكرت بدائرة pcb ولم أجدها وقلت في نفسي الان الاخ فكر وعلم يصطادني بهذا الامر ويحتج به وسبحان الله وقع كما توقعت .
ثانياً : الامر لايحتاج الى دائرة طبع لاان كما ترى الدائرة بدون عناصر .
ثالثا ً : أين الرابط الذي أشرت اليه ؟؟؟.

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

أولاً:

والله والله والله قسم احاسب عليه يوم القيامة عندما نشرت موضوعي هذا فكرت بدائرة pcb ولم أجدها وقلت في نفسي الان الاخ فكر وعلم يصطادني بهذا الامر ويحتج به وسبحان الله وقع كما توقعت .
ثانياً : الامر لايحتاج الى دائرة طبع لاان كما ترى الدائرة بدون عناصر .
ثالثا ً : أين الرابط الذي أشرت اليه ؟؟؟.

تفضل أخ عماد هذا هو الرابط لقد نسيت في المشاركة السابقة أن أضعه
http://upload.qariya.info/images/qar...21c11cea74.gif

http://upload.qariya.info/images/qar...d0abb982ba.gif

http://upload.qariya.info/images/qar...d010784fc5.gif

[emad1]

اخي هذا المخطط لايشبه دائرتي لاان فيه مكثفات وانا قلت بدون عناصر
