مساعدة في المتكاملة 555

[alhasangha]

السلام عليكم :
اردت ان اكس رهذا الحاجز بيني و بلين هذه الدارة المتكاملة فقمت بتوصيل دارة بسيطة لها موجودة في القرية بعنوان ابسط دارة فلشر و كانت المكثفة واحد ميكرو والمقاومة 500 كيلو .. وهذه الدارة
http://upload.qariya.info/images/qariya-f8f90ec2b5.gif
قمت بتوصيل الدارة اكثر من مرة لكنها لم تعمل ظل الليد اضاءة مستمرة ..
الى ان قمت بالصدفة بتوصيل غير التوصيل في الدارة فالدارة كانت تقول ان الطرف 4 يوصل مع الطرف 8 .وانا قمت بوصل الطرف 4 مع الطرف 7 فعمل الفلشر بتردد سريع..
قمت بتحول المقاومة 500 كيلو الى متغيرة لكن التردد لم يتغير بشكل ملحوظ فكان يقفز بشكل مباشر وضعية الاستمرار ...
ارجو تفسير هذه الحوادث .. و ما الاخطاء اللتي حدثت و ما عي الطريقة لتعديل التردد وشكرا

[salah blade]

قم بتغيير سعة المكثف

[فكروعلم]

أخي أعد الطرف 4 إلى مكانه الصحيح وراجع كل التوصيلات وإذا لم تعمل غير المتكاملة ولا مانع من جعل المقاومة 470 كيلو متغيرة

[النعمي]

توصيل الدائرة سليم ولكن زيد سعة المكثف .. وان شاء الله تضبط
ورد لنا حتى تعم الفائدة

[alhasangha]

التوصيلات صحيحة على ما اعتقد ..
المتكاملة جديدة ..
الفرق الوحيد هو اني استخدم جهد 7.5 فولط بدلا من 12

[فكروعلم]

المشاركة الأصلية كتبت بواسطة alhasangha

التوصيلات صحيحة على ما اعتقد ..
المتكاملة جديدة ..
الفرق الوحيد هو اني استخدم جهد 7.5 فولط بدلا من 12

أخي الجهد ليس هو المشكلة يمكن أن تكون المتكاملة تالفة ولو أنها جديدة وأنصحك برفع قيمة المكثف إلى 22 مكرو فاراد وبالنسبة للمقاومة المتصلة مع الليد خفضها إلى 680 أوم من أجل الجهد 7.2

[ماجد عباس محمد]

ما حدث قد يكون سببه أن المكثف الكيماوى تم توصيله بالمقلوب فى الدائرة

[فكروعلم]

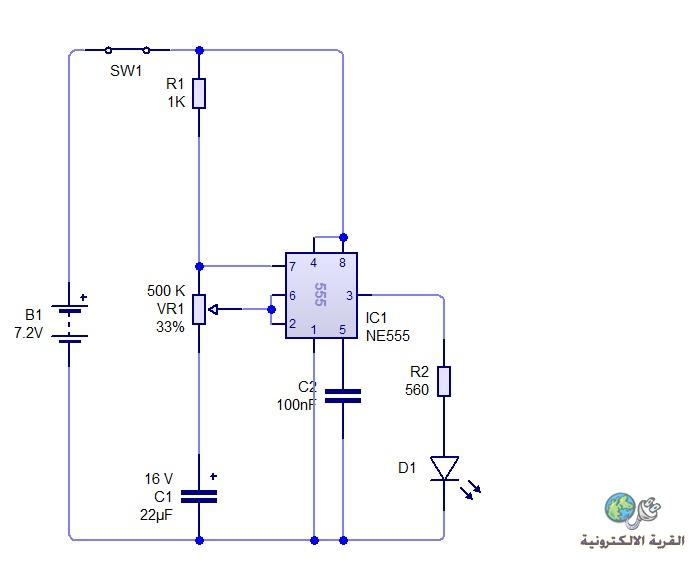

تفضل أخي هذه مجربة وتعمل بكل نجاح
